– 189 –

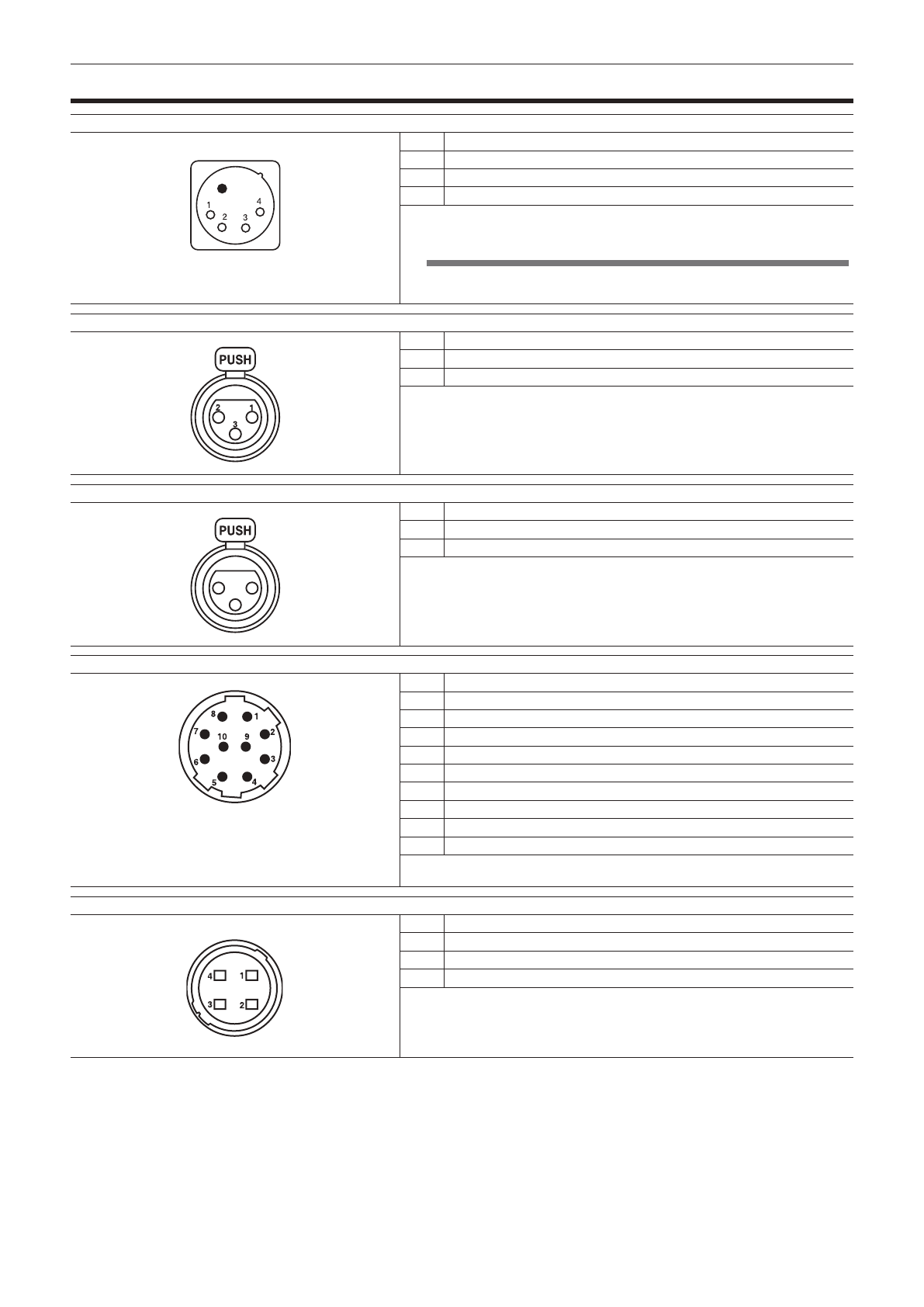

Глава 12 Технические характеристики — Описание сигналов разъемов
Описание сигналов разъемов
DC IN
1
GND
2
NC
3
NC
4
+
12 V
Номер компонента Panasonic: K1AA104H0038
Номер компонента (изготовителя): HA16RX-4P (SW1) (76) (Hirose Electric Co.)
@
@
ПРИМЕЧАНИЕ
t
Убедитесь в правильной полярности при подключении к внешнему
источнику питания.
FRONT MIC IN
1
GND
2
AUDIO IN (H)
3
AUDIO IN (C)
Номер компонента Panasonic: K1AY103A0001
Номер компонента (изготовителя): HA16PRM-3SG (72) (Hirose Electric Co.)
AUDIO IN
1
3
2
1
GND
2
AUDIO IN (H)
3
AUDIO IN (C)
Номер компонента Panasonic: K1AY103A0001
Номер компонента (изготовителя): HA16PRM-3SG (72) (Hirose Electric Co.)
REMOTE
1
CAM DATA (H)
2
CAM DATA (C)
3
CAM CONT (H)
4
CAM CONT (C)
5
R/C ON
6
R/C VIDEO OUT
7
R/C VIDEO GND
8
NC
9
UNREG
+
12 V (макс. 0,6 A)
10
GND
Номер компонента Panasonic: K1AY110JA001
Номер компонента (изготовителя): HR10A-10R-10SC (71) (Hirose Electric Co.)
DC OUT
1
GND
2
R TALLY (открытый коллектор)
3
REC SW
4
UNREG
+
12 V (макс. 1,5 A)
Номер компонента Panasonic: K1AY104J0001
Номер компонента (изготовителя): HR10A-7R-4SC (73) (Hirose Electric Co.)
