Выполните соединения

Обращайтесь также к стр. 22.

*

Подсоедините если Ваш ТВ/ВКМ имеет

разъем S-VIDEO IN. В этом случае нет

необходимости подсоединять желтый видео

кабель.

** Используйте этот кабель для соединения,

если это необходимо.

*** При подсоединении кабеля откройте

крышку.

1

A

ВКМ JVC, оборудованный гнездом

Remote PAUSE...

… Подсоедините монтажный кабель к

гнезду Remote PAUSE.

B

ВКМ JVC, не оборудованный гнездом

Remote PAUSE, но оборудованный

гнездом R.A.EDIT...

… Подсоедините монтажный кабель к

гнезду R.A.EDIT.

C

ВКМ, отличающийся от

вышеупомянутых...

… Подсоедините монтажный кабель к

гнезду PAUSE IN пульта ДУ.

2

Вставьте записанную ленту в видеокамеру.

3

Установите переключатель

VIDEO/

MEMORY

 в положение “VIDEO”.

4

Установите переключатель питания в
положение “

P

”, одновременно нажимая

кнопку фиксатора, расположенную на
переключателе.

5

Включите электропитание ВКМ, вставьте
записываемую ленту и инициируйте режим
AUX.

●

Обращайтесь к инструкции ВКМ.

ПРИМЕЧАНИЯ:

●

Перед началом монтажа в произвольной
последовательности убедитесь, что
индикации не появляются на экране ТВ.
Если они появляются, то они записываются
на новую ленту.

Чтобы выбрать, показывать или нет

следующие дисплеи на подсоединенном

ТВ...

• Дата и время

Установите пункт “DATE/TIME” в
положение “AUTO”, “ON” или “OFF”.
(

墌

стр. 31, 41) Или нажмите кнопку

DISPLAY

 на пульте ДУ, чтобы включить/

выключить индикацию даты.

• Временной код

Установите пункт “TIME CODE” в
положение “OFF” или “ON”. (

墌

стр. 31, 41)

• Индикации, отличающиеся от даты/

времени и временного кода
Установите пункт “ON SCREEN” в
положение “OFF”, “LCD” или “LCD/TV”.
(

墌

стр. 31, 41)

●

Когда выполняется монтаж на ВКМ,
оборудованный входным гнездом DV,
дополнительный кабель DV может быть
подсоединен вместо S/AV/Монтажного
кабеля. Необходимо, однако, подсоединить
монтажный кабель S/AV/Монтажного кабеля
к ВКМ. (Относительно подробностей, см.
пункт

1

.)

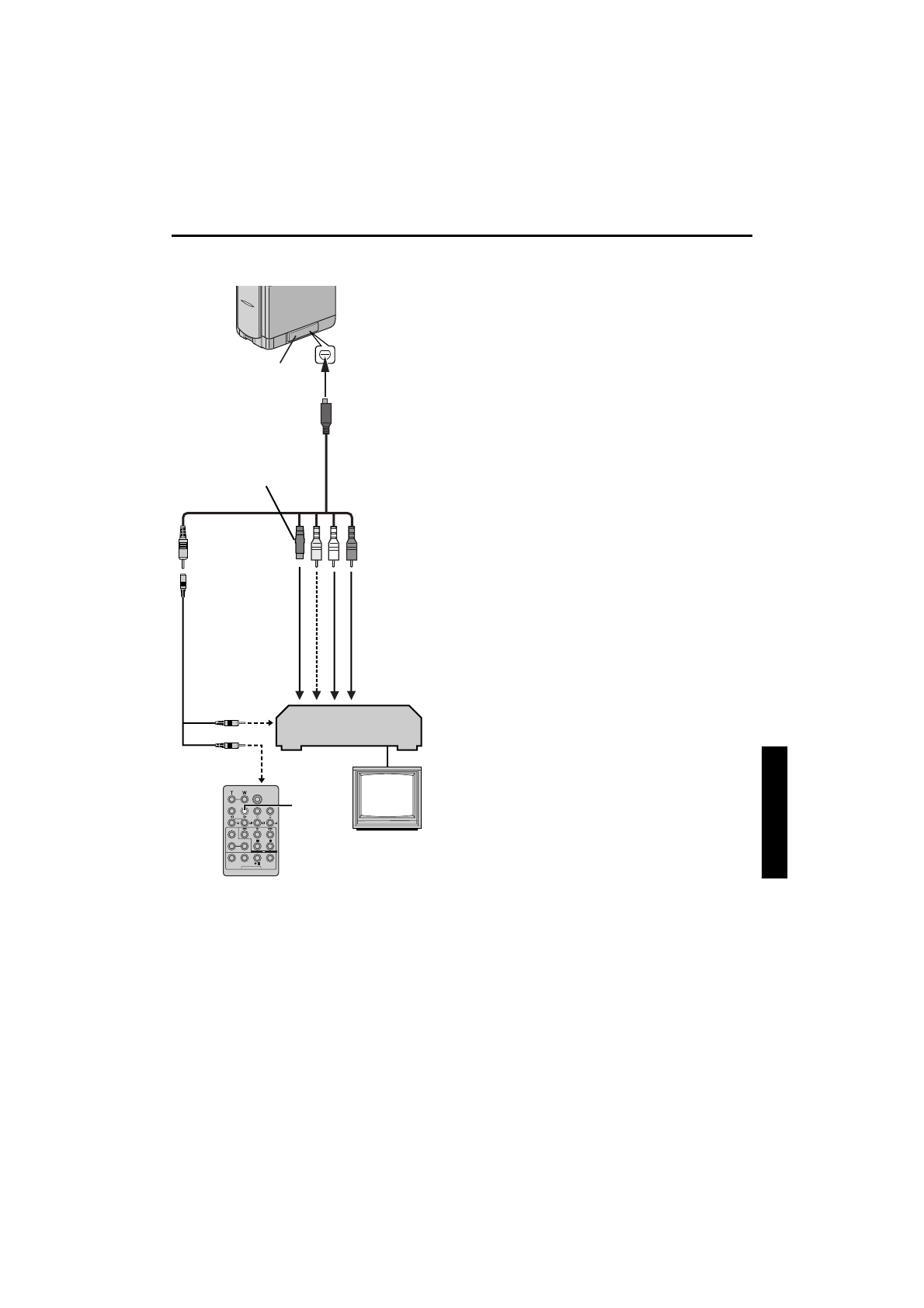

DISPLAY

К гнезду S/AV

S/AV/Монтажный

кабель

(прилагается)

Удлинитель

монтажного

кабеля

(прилагается)**

К AUDIO IN,

VIDEO IN

ВКМ

ТВ

AB

К Remote

PAUSE или

R.A.EDIT

C

К PAUSE

IN

К S-VIDEO IN*

Крышки

гнезд***

УСОВЕРШЕ

НСТВОВ

АННЬІЕ Ф

УНКЦИИ

ПРОДОЛЖЕНИЕ НА СЛЕДУЮЩЕЙ СТР.
