Здесь приводятся основные типы
подключения. При выполнении подключения
обращайтесь также к инструкциям по
эксплуатации Вашего видеомагнитофона и
телевизора.

*

Подсоедините, когда Ваш ТВ/ВКМ имеет
входные гнезда S-VIDEO IN и A/V. В этом
случае нет необходимости подсоединять
желтый видео кабель.

** Подсоедините, когда Ваш ТВ/ВКМ имеет

только входные гнезда A/V.

*** Не требуется для просмотра только стоп-

кадров.

**** При подсоединении кабеля откройте крышку.

1

Убедитесь, что все аппараты выключены.

2

Подсоедините видеокамеру к ТВ или к ВКМ,
как показано на рисунке.

Если используется ВКМ

, перейдите к пункту

3

.

Если нет

, перейдите к пункту

4

.

3

Подсоедините выход ВКМ ко входу ТВ,
обращаясь к инструкции по эксплуатации
Вашего ВКМ.

4

Включите видеокамеру, ВКМ и ТВ.

5

Установите ВКМ в режим входа AUX, и
установите ТВ в режим VIDEO.

Чтобы выбрать, показывать или нет

следующие дисплеи на подсоединенном ТВ...

●

Дата и время
Установите пункт “DATE/TIME” в положение
“AUTO”, “ON” или “OFF”. (

墌

стр. 31, 41)

Или нажмите кнопку

DISPLAY

 на пульте ДУ,

чтобы включить/выключить индикацию даты.

●

Временной код
Установите пункт “TIME CODE” в положение
“ON” или “OFF”. (

墌

стр. 31, 41)

●

Индикации, отличающиеся от даты/времени
и временного кода
Установите пункт “ON SCREEN” в положение
“OFF”, “LCD” или “LCD/TV”. (

墌

стр. 31, 41)

ПРИМЕЧАНИЯ:

●

Рекомендуется в качестве источника

электроэнергии использовать сетевой

адаптер/зарядное устройство вместо

батарейного блока. (

墌

стр. 11)

●

Чтобы контролировать изображение и звук
из видеокамеры, не вставляя ленту или
карту памяти, установите переключатель
питания в положение “

A

” или “

M

”, затем

установите Ваш ТВ в подходящий входной
режим.

●

Убедитесь, что Вы подрегулировали уровень
звука ТВ до его минимального уровня, чтобы
избежать внезапного усиления звука, кода
включается видеокамера.

●

Если Вы имеете ТВ или динамики, которые
не защищены специальным образом, не
помещайте динамики рядом с ТВ, т.к. на
воспроизводимом видеокамерой
изображении будут помехи.

●

Когда S/AV/Монтажный кабель подсоединен к
гнезду S/AV, звук не может прослушиваться
через динамик.

●

Как подсоединить S/AV/Монтажный кабель...

• Вставьте кабель непосредственно в

гнездо S/AV.

• Чтобы отсоединить S/AV/Монтажный

кабель, потяните кабель в прямом
направлении.

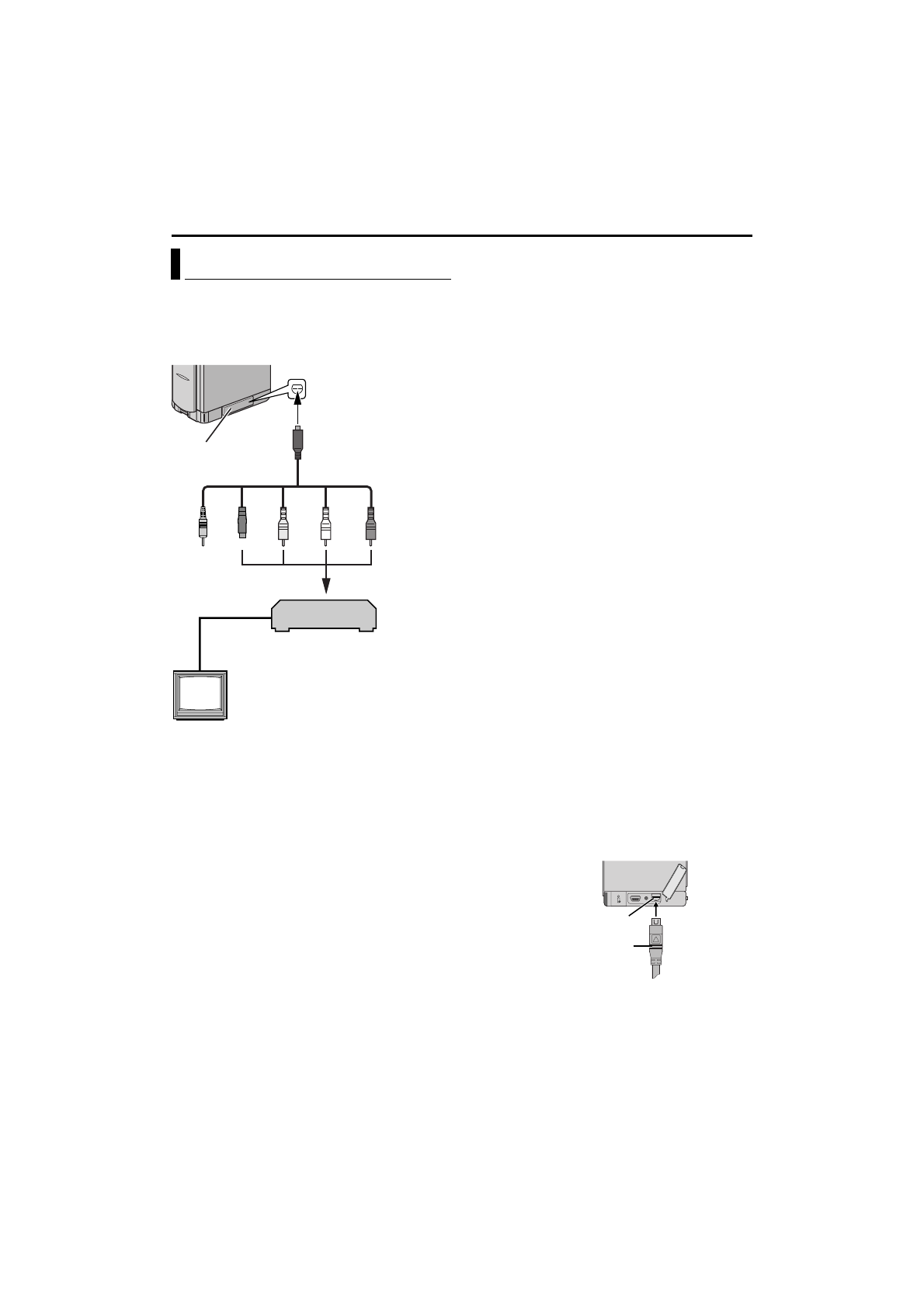

Подсоединение к ТВ или к ВКМ

ТВ

ВКМ

К гнезду S/AV

S/AV/Монтажный

кабель

(прилагается)

Крышки

гнезд****

A

A

Не подсоединяется

B

Черный к S-VIDEO IN*

C

Желтый к VIDEO IN**

D

Белый к AUDIO L IN***

E

Красный к AUDIO R IN***

B

C

D

E

К гнезду S/AV

S/AV/Монтажный кабель

(прилагается)

ВИДЕОВОСПРОИЗВЕДЕНИЕ (прод.)
