17

Электрическое подключение

Прибор рассчитан на работу от сети с напряжением
220-230 В, 1 фаза, 50 Гц.

Подключение должно быть выполнено в соответствии
с действующими правилами и нормами.

Перед подключением прибора к сети убедитесь в том,
что:

1. предохранитель и электросеть рассчитаны на

максимальную мощность подключения прибора
(см. табличку с техническими данными);

2. э л е к т р и ч е с к а я   р а з в од к а   и м е е т   ко н та к т

заземления, организованный в соответствии с
действующими правилами;

3. после окончания встраивания прибора в кухонную

мебель электрическая розетка или двухполюсный
прерыватель, используемые для подключения
прибора, будут легко доступны.

Прибор поставляется с кабелем питания. Кабель
питания следует оснастить вилкой, выдерживающей
указанную на табличке с техническими данными
н а г ру з к у.   П р и   п од к л ю ч е н и и   в и л к и   к   к а б е л ю
руководствуйтесь рекомендациями рисунка 5. Вилку
к а б е л я   п и та н и я   с л ед у е т   в с та в и т ь   в
соответствующую розетку.

При постоянном подключении прибора к электросети
для отключения прибора необходимо установить
д ву х п о л ю с н ы й   п р е р ы в ат е л ь   с   м и н и м а л ь н ы м
расстоянием между контактами 3 мм. Прерыватель
должен соответствовать подключенной нагрузке.

Кабель питания должен быть проложен так, чтобы
ни одна из его частей не была подвержена нагреву
выше 90°С.

Провод кабеля питания в коричневой оплетке
(подключенный в клеммной коробке к контакту с
обозначением “L”) всегда должен быть подключен к
фазе электросети.

Замена кабеля питания

Следует использовать только кабель типа H05V2V2-
F T90. Кабель должен быть рассчитан на мощность
подключения прибора и рабочую температуру.

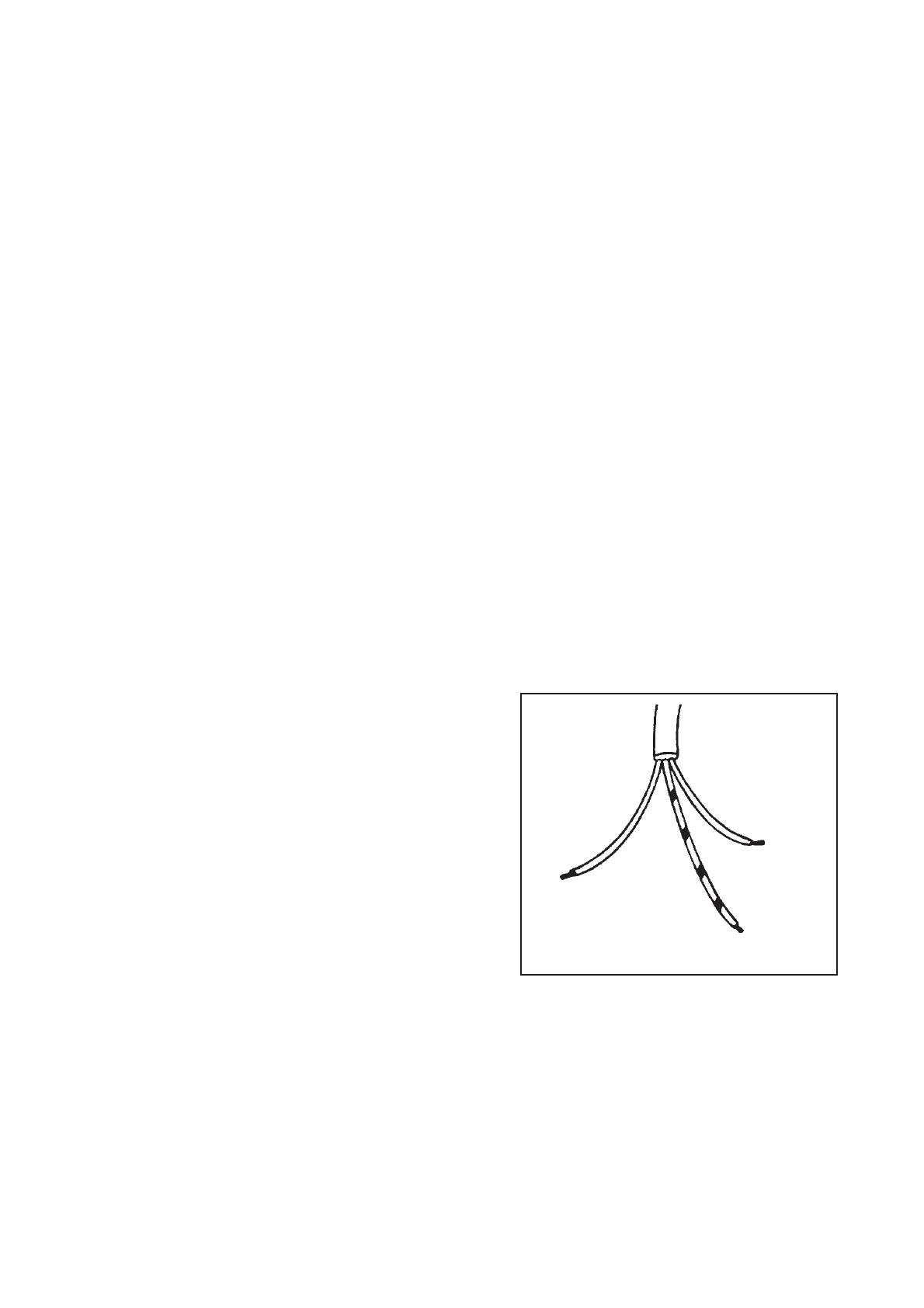

Провод заземления в желто-зеленой оплетке должен
быть примерно на 2 см длиннее других проводов (рис.
5).

фаза

земля (желто-зеленый)

нейтраль

FO 0073

Рис. 5
