16

Технические данные

Характеристики газовых
конфорок

Большая

3,0 кВт (G20/20

мбар

 )

Средняя

2,0 кВт

Маленькая

1,0 кВт

Настройка

Природный газ

G20  20 мбар

Подключение газа

G 1/2"

Электрическая зона нагрева
(ZXL 636)

Диаметр 145 мм

1,5  кВт

Подключение к электросети

230 В, 50 Гц

Размеры ниши для встраивания

Ширина

550 мм

Глубина

470 мм

Инструкции по установке

• Описанные ниже действия по установке и

настройке прибора должны выполняться
квалифицированным персоналом, имеющим
с о о т в е т с т в у ю щ у ю   л и ц е н з и ю
Госгортехнадзора.

• Б о ко в ы е   с т е н к и   м е б е л и ,  в   ко т о ру ю

в с т р а и в а е т с я   в а р о ч н а я   п о в е р х н о с т ь   н е
д о л ж н ы   б ы т ь   в ы ш е   у р о в н я   в а р о ч н о й
поверхности.

• Не устанавливайте варочную поверхность

в б л и з и   г о р ю ч и х   м а т е р и а л о в   ( н а п р и м е р ,
занавесок, висящих кухонных полотенец и
пр.).

• Перед проведением любых работ с прибором,

его следует отключить от электросети. Если
н е о б хо д и м о   о с т а в и т ь   п р и б о р   п од
н а п р я ж е н и е м ,   т о   с л е д у е т   п р и н я т ь   в с е
необходимые меры предосторожности.

Подключение газа

Подключение к газовой магистрали должно быть
в ы п ол н е н о   в   с о о т в е т с т в и и   с   д е й с т в у ю щ и м и
правилами.

Данная варочная поверхность может работать на
природном газе с давлением 20 или 13 мбар (с
дополнительными форсунками).

Перед установкой убедитесь в том, что номинальное
давление газа, указанное на приборе, соответствует
давлению в магистрали. При полностью открытых
кранах падение давления не должно превышать 5%.
Такое падение давления обусловлено следующими
параметрами:

-

максимальная пропускная способность
измерителя,

-

диаметр и длина трубы перед измерителем и
после измерителя,

-

сечение различных газовых труб в разводке,

-

диаметр возможных соединений.

Важное примечание:

Для правильной работы прибора, экономного расхода
энергии и долгого срока службы необходимо, чтобы
рабочее давление находилось в рекомендуемом
диапазоне.

Ре г у л и ру е м о е   с о ед и н е н и е   с   в ход н о й   т рубкой
осуществляется при помощи гайки с резьбой G 1/2".
Вставьте между элементами соединения прокладку,
как показано на рис. 4. Завинтите части соединения,
не затягивая их, поверните соединение в нужном
направлении, а затем затяните.

Внимание:

После окончания работ по подключению следует
обязательно проверить герметичность всех газовых
соединений. Используйте для этого мыльную воду,

ни в коем случае не используйте пламя

.

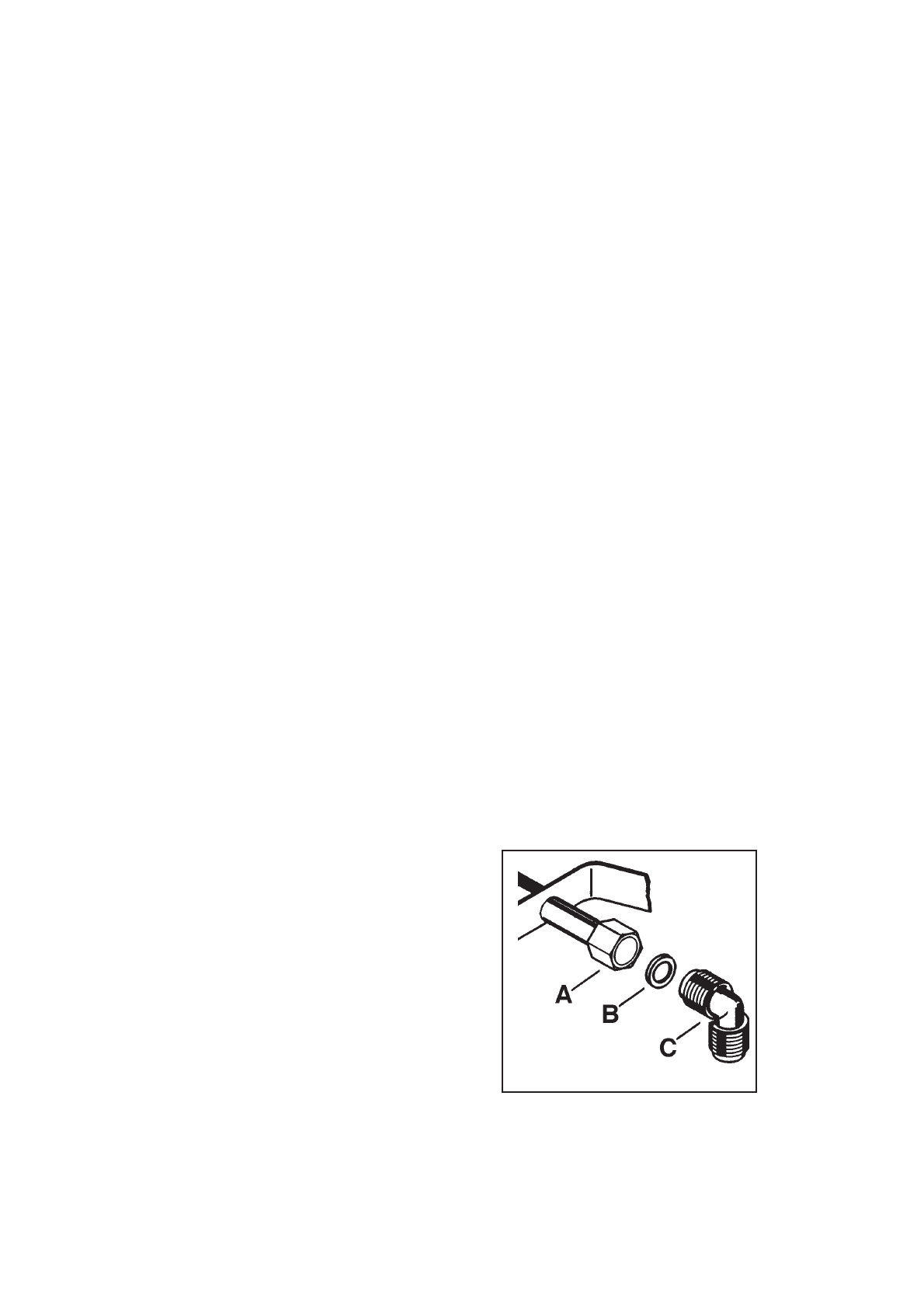

А)

 Входная труба с гайкой

В)

Прокладка

С)

 Регулируемое соединение

Рис. 4

FO 0264
