27

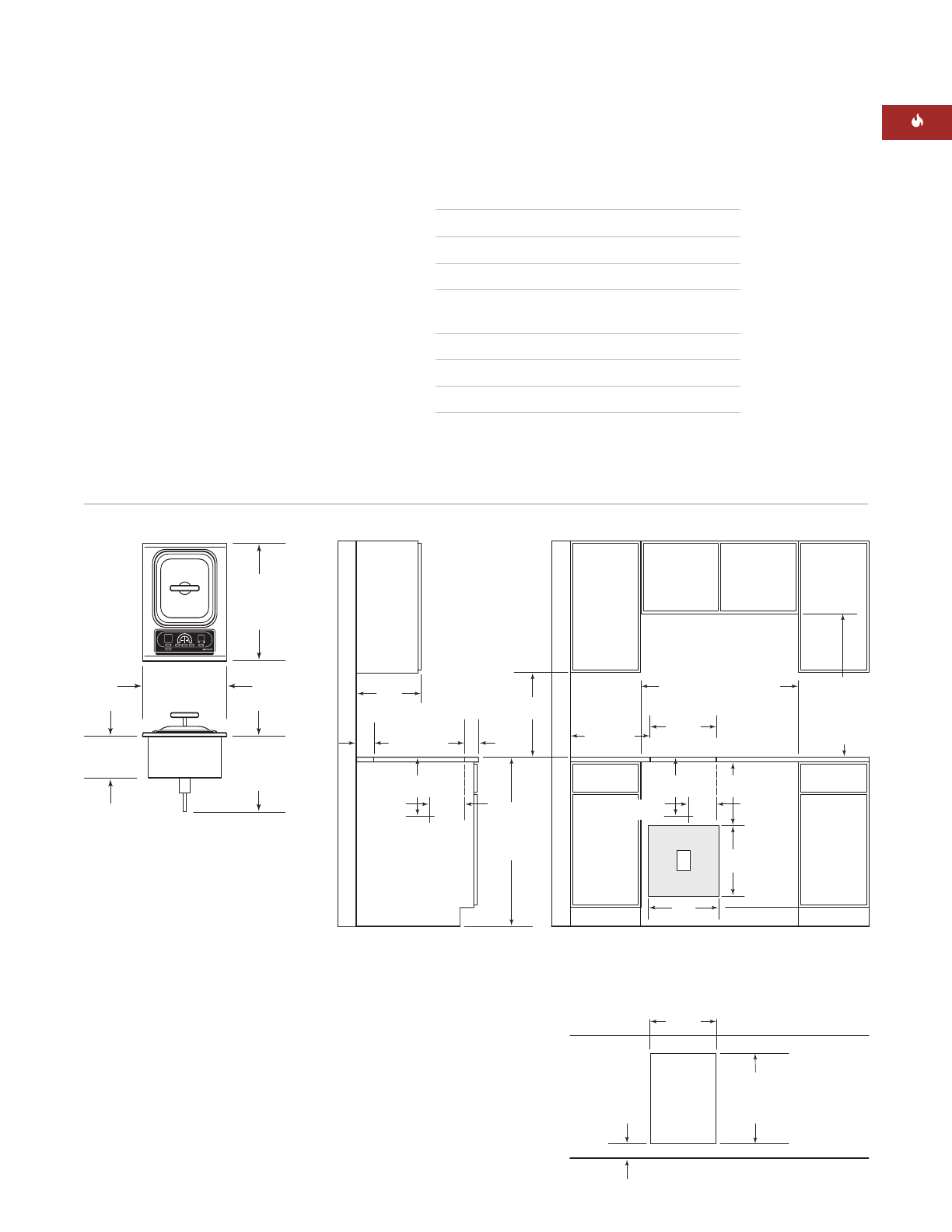

S P E C I F I C AT I O N S
D ’ I N S T A L L A T I O N
Les illustrations ci-après indiquent les dimen-
sions hors-tout, les dimensions finies des
découpes et l’emplacement de l’alimentation
électrique de la friteuse Wolf.
La friteuse est conçue pour s’adapter à un
élément de cuisine inférieur de profondeur
standard de 610 mm dans un plan de travail
de 635 mm de profondeur. Avant d’effectuer
la découpe dans le plan de travail, assurez-
vous que le module ne touchera pas les
côtés de l’élément de cuisine inférieur.
DECOUPE DE
178 mm min
JUSQU’AUX
MATERIAUX
COMBUSTIBLES
356
mm
LARGEUR DE LA
DECOUPE DE LA
PLAQUE
DE CUISSON
356
mm
LARGEUR DE
LA DECOUPE
DE LA
PLAQUE DE
CUISSON
838
mm LARGEUR
D’ELEMENT RECOMMANDEE
457
mm
REMARQUE : L’application illustre per met l’installation de deux modules cte cte de 381 mm a vec une largeur recommande d’lment de
cuisine de 838 mm. La largeur recommande d’lment de cuisine est de 457 mm pour l’installation d’une seule plaque de cuisson ou d’un seul
module de 381 mm. * D gagement minim um des deux bords latr aux de la dcoupe de la plaque de cuisson aux mat riaux comb ustibles jusqu’
457 mm au-dessus du plan de travail. *D gagement minim um du bord arrire de la dcoupe de la plaque de cuisson aux matr iaux combustibles
jusqu’ 457 mm au-dessus du plan de tra vail.
489 mm
PROFONDEUR DE
LA DECOUPE DE
LA PLAQUE
DE CUISSON
64
mm
min
914 mm
HAUTEUR
STANDARD DU
SOL AU PLAN
DE TRAVAIL
330
mm
max
762
mm
DU PLAN DE TRAVAIL
AUX MATERIAUX
COMBUSTIBLES
AU-DESSUS DE LA
PLAQUE DE CUISSON
AVANT DU PLAN DE TRAVAIL
64
mm
min
489
mm
PROFONDEUR DE
LA DECOUPE DE LA
PLAQUE DE CUISSON
194
mm
314
mm
EMPLACEMENT
DE LA SORTIE
DE VIDANGE
E
343
mm
381
mm
381
mm
314
mm
152
mm
EMPLACEMENT
DE LA
SORTIE DE
VIDANGEN
64
mm
**
(DES
DEUX COTES)
381 mm
LARGEUR
HORS TOUT
533 mm
PROFONDEUR
HORS TOUT
343 mm
JUSQU’A LA
SORTIE DE
VIDANGE
191 mm
D I M E N S I O N S D U M O D E L E I C B I F 1 5 / S
Largeur hors tout
381 mm
Hauteur hors tout
343 mm
Profondeur hors tout
533 mm
Profondeur minimum
de l’élément de cuisine
578 mm
Dégagement minimum en hauteur
343 mm
Largeur de la découpe
356 mm
Profondeur de la découpe
489 mm
Les dimensions de l’appareil peuvent varier de
3 mm maximum.
I N S T R U C T I O N S
D ’ I N S T A L L A T I O N
Dimensions hors-tout
Spécifications d’installation
Dimensions de la découpe
dans le plan de travail
Характеристики
