16

C O L O C A C I Ó N   E N   L A   E N C I M E R A

A)

Superficie mínima de encimera plana. Debe
ser igual o superior al ancho del módulo
o módulos.

B)

Espacio mínimo de 152 mm desde el borde
lateral del módulo a cualquier superficie
combustible situada 457 mm por encima
de la encimera (área sombreada de la
ilustración).

M E D I D A S   D E   L O S   A R M A R I O S
S U P E R I O R E S

C)

El espacio mínimo entre los armarios
laterales superiores debe ser igual o superior
al ancho nominal del módulo o módulos.

D)

Debe existir una distancia vertical mínima
de 457 mm desde la encimera hasta la parte
inferior de los armarios laterales con una
distancia lateral mínima.

E)

La distancia vertical mínima entre la
encimera y los materiales combustibles
situados por encima del módulo debe ser
de 762 mm.

F)

Distancia mínima de 25 mm a la pared
trasera.

G)

El fondo máximo de los armarios superiores
y laterales, situados en la parte superior,
debe ser de 330 mm con una distancia
lateral mínima.

P R E P A R A C I Ó N   D E   L A

Z O N A

NOTA IMPORTANTE: La instalación del
módulo de freidora eléctrico de Wolf debe
cumplir los siguientes requisitos de colocación.
Las medidas que se especifican son las
mínimas para que el funcionamiento del
módulo sea seguro. Observe la siguiente
ilustración.

Para eliminar el riesgo de sufrir
quemaduras o de que se produzca un
incendio al tocar las superficies calientes,
debe evitar colocar armarios por encima
de los módulos de superficie. Si va a
colocar armarios, el riesgo se puede
reducir instalando una campana de
extracción que sobresalga horizontal-
mente un mínimo de 127 mm de la parte
inferior de los armarios.

Si no coloca el módulo de freidora
manteniendo las distancias de separación
adecuadas, existirá riesgo de incendio.

M Ó D U L O   D E   F R E I D O R A

D E   W O L F

C

G

D

A

B

B

E

F

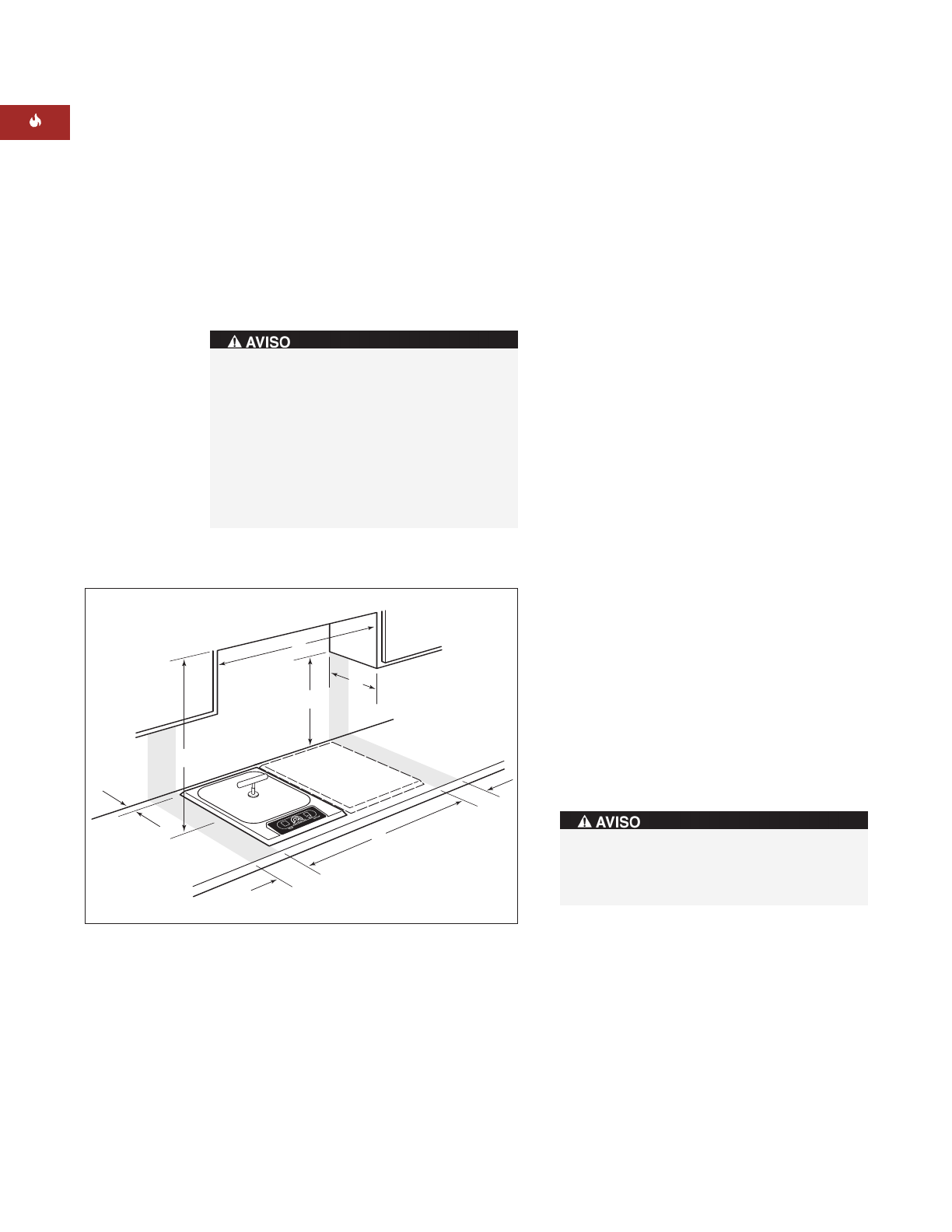

Distancias mínimas de instalación
