Cuando se instalen dos o más módulos
juntos, se recomienda utilizar un embellecedor
(IFILLER/S) de módulo integrado. Póngase en
contacto con su distribuidor de Wolf para
obtener información sobre los accesorios.

NOTA IMPORTANTE: Revise las instrucciones
de instalación específicas para conocer las
capacidades de cada uno de los productos.

M Ó D U L O   D E   F R E I D O R A

D E   W O L F

S A L I D A   D E

D E S A G Ü E M A N U A L

NOTA IMPORTANTE: El módulo de freidora
debe instalarse en un armario de base que
permita acceder a la válvula de drenaje para
drenar el aceite. Debe colocar un recipiente
resistente al calor debajo de la salida de
desagüe para recoger el aceite. El envase debe
tener una capacidad de 7,6 L. Consulte la ilus-
tración Especificaciones de la instalación de la
página 17 para ubicar la salida del desagüe
manual.

I N S T A L A C I Ó N   D E

V A R I A S

S U P E R F I C I E S   D E   C O C C I Ó N

NOTA IMPORTANTE: Si el módulo de freidora
se va a utilizar con otras combinaciones de
módulos o unidades de cocción adicionales
usando embellecedores, el ancho de corte se
calcula sumando las medidas de corte de la
unidad correspondiente y añadiendo 32 mm
por cada unidad adicional.

Cuando se instalen varias unidades juntas, cada
unidad debe tener su propio circuito eléctrico
recomendado.

64 mm

min

PARTE DELANTERA DE LA ENCIMERA

489 mm

FONDO

DE CORTE

743 mm

ANCHURA DE DOS MÓDULOS

1130 mm

 ANCHURA DE TRES MÓDULOS O

1124 mm

 SUPERFICIE DE COCCIÓN Y UN MÓDULO

1518 mm

 ANCHURA DE CUATRO MÓDULOS O

1511 mm

 SUPERFICIE DE COCCIÓN Y DOS MÓDULOS O

1276 mm

 SUPERFICIE DE COCCIÓN Y UN MÓDULO

356 mm

ANCHURA
DE CORTE

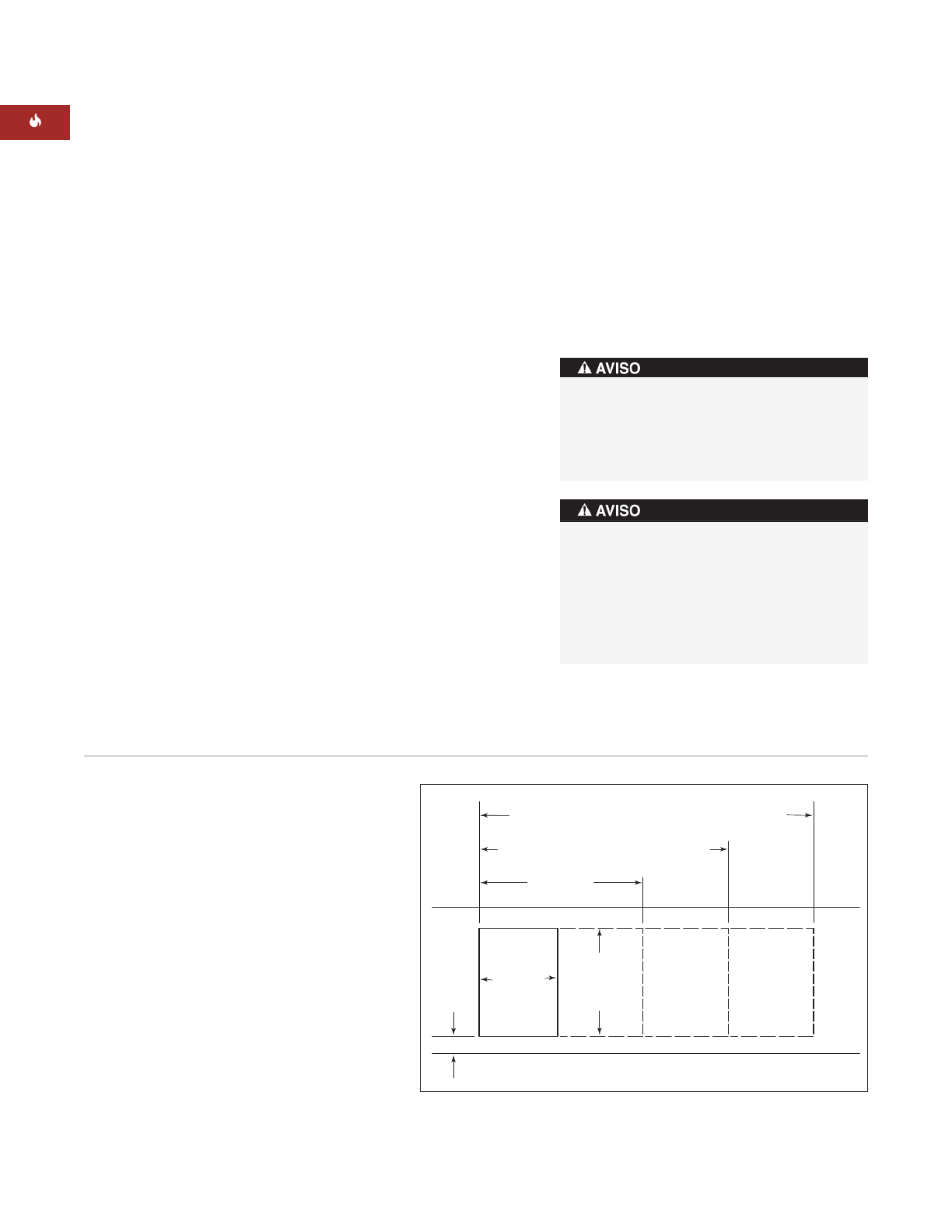

Dimensiones de corte de la encimera para la instalación de otras
superficies de cocción

Este módulo de freidora debe instalarse
con una separación de al menos 381 mm
con respecto a cualquier dispositivo de
cocción con llama abierta. La llama puede
hacer que el aceite se encienda.

Este módulo de freidora debe instalarse
manteniendo una distancia de al menos
381 mm respecto al módulo de vapori-
zador de Wolf ya que el contacto entre
el agua y el aceite caliente puede causar
quemaduras provocadas por el vapor y
el aceite caliente.
