Монтаж

www.bora.com

1

L1

2

3

4

N

PE

220 - 240 V~

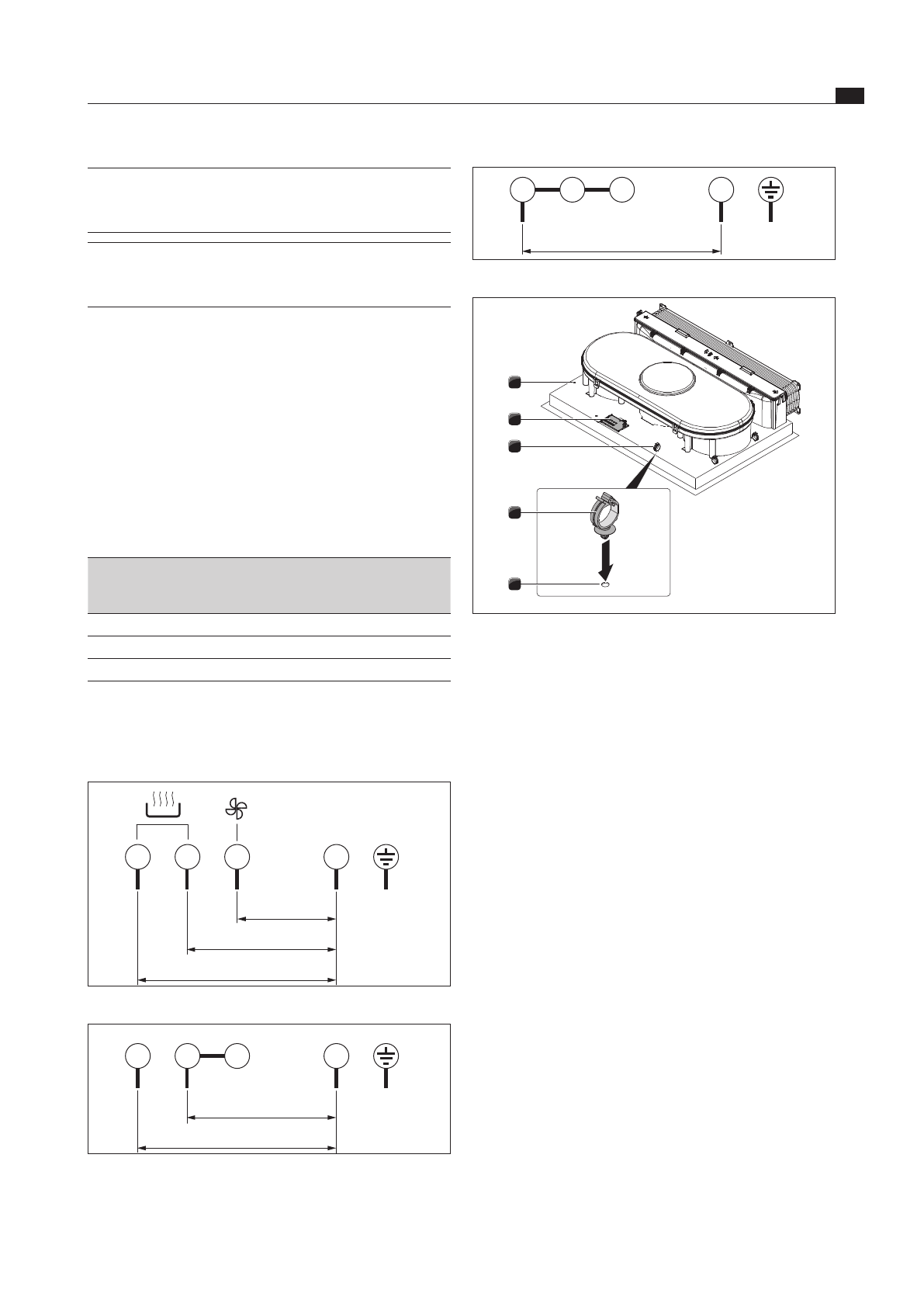

Abb. 6.38  Схема подключения, 1-фазное подключение

3

3

1

1

2

Abb. 6.39  Подключение варочной панели к электросети

[1]

Просверленные отверстия

[2]

Подключение к сети

[3]

Зажим для крепления кабеля

X

X

В соответствии со схемой подключения (см. рис.

Схема подключения) подключите провод  для

присоединения к сети к гнезду [2] сети варочной

панели с вытяжкой, встраиваемой в столешницу.

X

X

Для однофазного или двухфазного подключения

соедините соответствующие контакты зажимом

BKAS (входит в комплект поставки).

X

X

Закрепите зажимы [3] для крепления кабеля в

предусмотренных просверленных отверстиях [1] с

левой или с правой стороны для проводки кабеля по

направлению назад

X

X

Следите за тем, чтобы кабель не был зажат или

поврежден, а также не соприкасался с горячими

конфорками.

X

X

Проверьте правильность монтажа.

X

X

Включите главный выключатель/автоматический

выключатель.

X

X

Введите прибор в эксплуатацию (см. главу

«Обслуживание»).

X

X

Проверьте правильность работы всех функций.

Устройство управления питанием

(снижение общей мощности)

Общая мощность устройства может быть уменьшена

при первом запуске в эксплуатацию до 4,4 кВт, если

требуемой электрической мощности на оборудование

не существует. Соединение должно быть оборудовано

предохранителем мин. 20 A.

ИНФОРМАЦИЯ

  Соединение через штепсельный

контакт (штепсельная вилка с

защитным контактом) недопустимо.

ИНФОРМАЦИЯ

  Устройство соответствует требованиям

международного стандарта

МЭК 61000-3-12

X

X

Перед подсоединением варочной панели отключите

главный выключатель/автоматический выключатель.

X

X

Обеспечьте защиту главного выключателя/

автоматического выключателя от

несанкционированного повторного включения.

X

X

Убедитесь в отсутствии напряжения.

X

X

Подключите варочную панель исключительно

через постоянное соединение к проводу

для присоединения к сети тип H 05 VV-F с

соответствующим минимальным поперечным

сечением (см. таб.  Защита предохранителем и

минимальное поперечное сечение).

Подключение

Предохранительное

устройство

Минимальное

поперечное

сечение

3-фазное подключение 3 x 16 А

2,5 мм

2

2-фазное подключение 2 x 16 А

2,5 мм

2

1-фазное подключение 1 x 32 A

4 мм

2

Tab. 6.2   Защита предохранителем и минимальное

поперечное сечение

1

L1

L2

L3

2

3

4

N

PE

220 - 240 V~

220 - 240 V~

220 - 240 V~

Abb. 6.36  Схема подключения, 3-фазное подключение

1

L1

L2

2

3

4

N

PE

220 - 240 V~

220 - 240 V~

Abb. 6.37  Схема подключения, 2-фазное подключение
