RU
23
Монтаж
www.bora.com
Q
Q
В задней стенке должен быть вырез.
Q
Q
Для отверстия, предназначенного для обратного
потока воздуха, необходимо соблюдать
минимальное расстояние 25 мм между задней
стенкой корпуса и прилегающей мебелью или
стеной помещения.
Подготовка задней стенки мебели
X
X
Подгоните заднюю стенку под необходимые
монтажные размеры.
X
X
При необходимости сдвиньте заднюю стенку.
X
X
При необходимости увеличьте высоту задней стенки,
чтобы корпус закрывался вперед.
6 x ø5

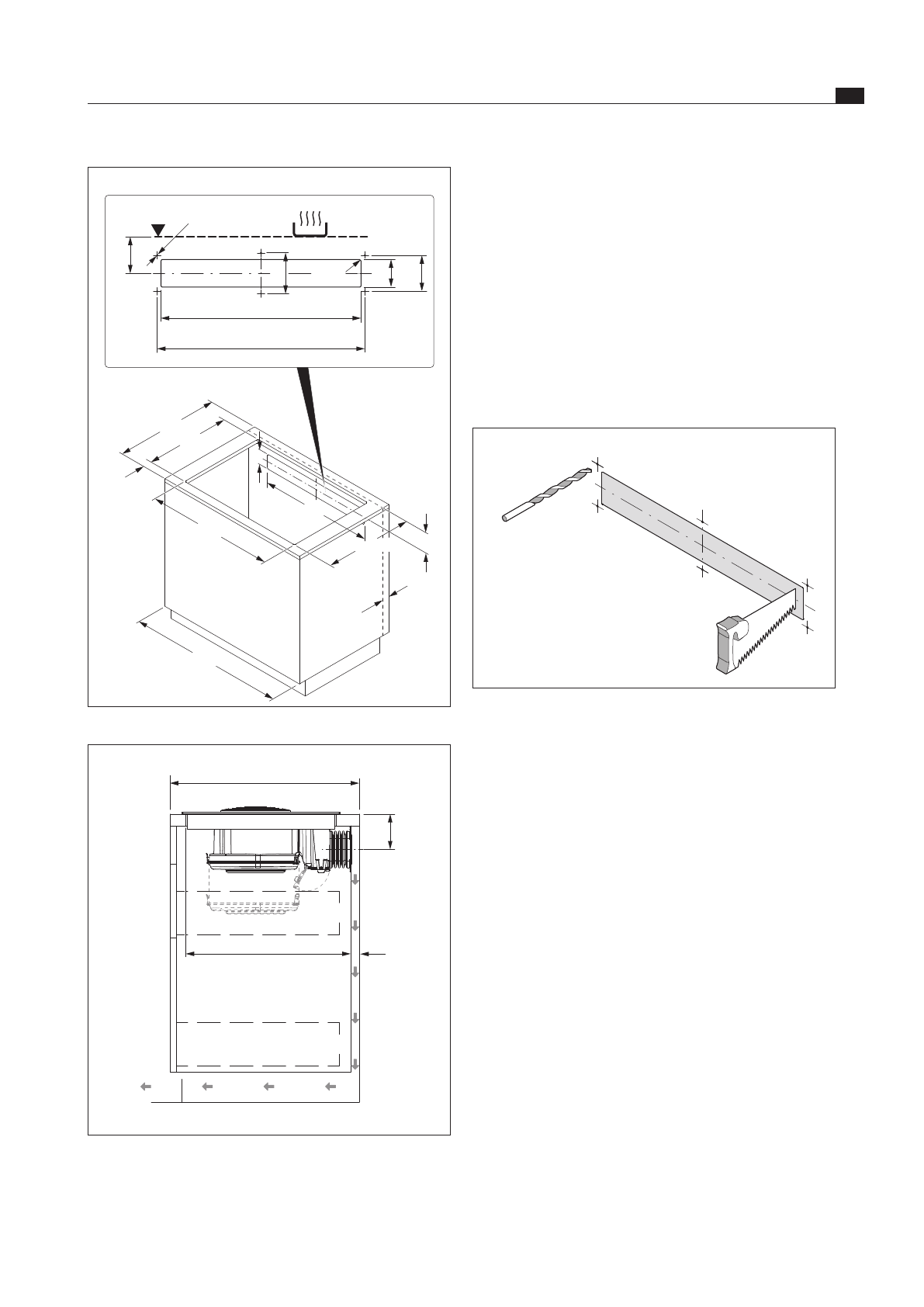

Abb. 6.12 Вырез и присоединительные отверстия
X
X
При помощи шаблона для сверления, который
входит в комплект поставки, обозначьте по
центру варочной панели отверстие для обратного
потока воздуха и присоединительные отверстия в
соответствии с монтажными размерами.
X
X
Выпилите отверстие для обратного потока воздуха.
X
X
Предварительно рассверлите присоединительные
отверстия.
X
X
Уменьшите высоту цокольных планок или введите
соответствующие отверстия в цоколь.
735
510 - 570
>800
650
>50
119
>25
90
490
>600
90
117
650
675
< R15
133
119
6x Ø5mm
Abb. 6.10 Размеры мебели для модели с циркуляцией воздуха
> 25
510 - 570
119
> 600
Abb. 6.11 Монтажные размеры для модели с циркуляцией
воздуха, глубина столешницы 600 мм
Q
Q
Чтобы рециркуляция воздуха не осуществлялась
в переднюю часть корпуса, нижний шкаф должен
иметь сплошную заднюю стенку.
Содержание
- 3 Содержание
- 4 Общие сведения; Целевая группа; Действие Руководства по; Директивы
- 5 Отображение информации; Указания по безопасности и; ПРЕДУПРЕДИТЕЛЬНЫЙ ЗНАК И
- 6 Безопасность; Общие указания по
- 7 Указания по безопасности
- 9 Вытяжка, встраиваемая в столешницу
- 10 Указания по безопасности
- 11 Опасность отравления
- 12 Опасность травмирования и; Использование по назначению; Запрещается любое недозволенное; Указания по безопасности; Опасность поражения
- 13 Технические
- 14 Маркировка потребления энергии
- 15 Описание устройства; Режим отвода воздуха
- 16 Сенсорное управление; Панель управления и принцип
- 17 Принцип действия конфорки
- 18 фильтра; Предохранительные устройства; Принцип действия вытяжки; выключения
- 19 длительном нажатии кнопки
- 20 Монтаж; Проверка комплекта поставки; вспомогательные средства
- 21 Монтаж заподлицо; Данные для монтажа
- 22 Монтаж модели с циркуляцией; Монтажные размеры
- 25 Монтаж модели с отводом; встраиваемой в столешницу,
- 30 Установка подключения к
- 31 Устройство управления питанием
- 32 Передача пользователю
- 33 Применение; варочной панели; Включение
- 35 встраиваемой в столешницу
- 36 Обратите внимание на; Замена фильтра; Экономия электроэнергии
- 37 Чистка и уход; Чистящие средства; Уход за варочной панелью
- 38 фильтра из нержавеющей стали; в столешницу; Демонтаж входного сопла и жирового
- 39 Чистка корпуса воздуховода
- 40 Замена фильтра с
- 42 Устранение неисправностей
- 43 0 Прекращение; Прекращение эксплуатации; Утилизация без ущерба для; Утилизация транспортной упаковки; Утилизация старого изделия
- 44 1 Гарантия, сервисная; Сервисная служба
