Минимальное сечение каналов для отвода воздуха
должно составлять 176 см2, что соответствует трубе
круглого сечения диаметром 150 мм.
Q
Q
Максимальная длина канала отвода воздуха
составляет 6 м.
Q
Q
Указания по планированию для установки каналов
отвода воздуха приведены в инструкции по
вентиляции компании BORA.
Подготовка задней стенки мебели
X
X
Перед установкой на нижний шкаф проверьте
необходимые монтажные размеры для изделия и для
планируемой системы каналов.
X
X
В случае необходимости подгоните положение
задней стенки под необходимые монтажные
размеры.
Удлинение канала отвода воздуха
ИНФОРМАЦИЯ
Канал отвода воздуха при помощи
прилагаемого горизонтального
удлинителя BLAVH можно опционально
удлинить на 100 мм назад.
X
X
Выньте входное сопло и жировой фильтр из
нержавеющей стали.
X
X
Положите варочную панель стеклокерамической
стороной вниз на чистое основание, которое не
повредит ее (например, на картон, упаковочный
материал), чтобы избежать повреждения
стеклокерамического стекла.
3
2
1

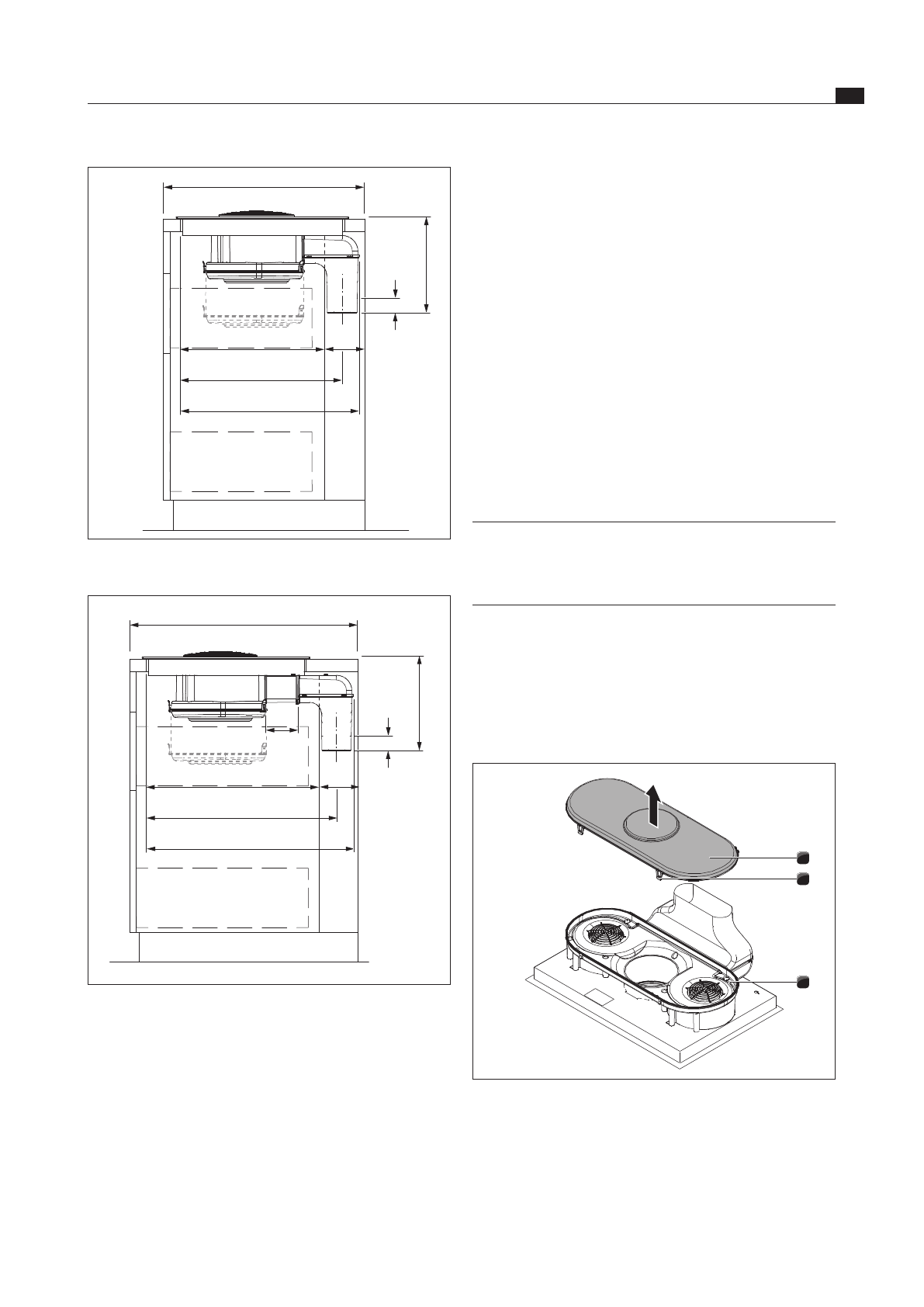

Abb. 6.25 Снятие дна корпуса
[1]
Дно корпуса
[2]
Фиксаторы
[3]
Корпус воздуховода
X
X
Откройте 4 фиксатора [2].
X
X
Снимите дно [1] корпуса [3] воздуховода.
> 600
< 430
480
535
105
290
40
Abb. 6.23 Монтажные размеры для варианта с отводом
воздуха, глубина столешницы 600 мм
> 700
< 530
580
635
105
290
40
100
Abb. 6.24 Монтажные размеры для варианта с отводом
воздуха, глубина столешницы 700 мм
Условия монтажа
Q
Q
Задняя стенка нижнего шкафа должна быть
подогнана под канал отвода воздуха.
Q
Q
Для канала отвода воздуха необходимо соблюдать
минимальное расстояние 110 мм между задней
стенкой корпуса и прилегающей мебелью или
стеной помещения.
Q
Q
Отводимый воздух должен выходить наружу по
соответствующим каналам.
