Монтаж

www.bora.com

при навесном монтаже

X

X

Следите за тем, чтобы герметизирующая лента

варочной панели налегала на столешницу.

при монтаже заподлицо

X

X

Следите за тем, чтобы герметизирующая лента

хорошо охватывала варочную панель.

X

X

В случае необходимости подложите пластинки для

выравнивания.

X

X

Закрепите варочную панель на столешнице

крепежными скобами [6].

X

X

После этого установите жировой фильтр из

нержавеющей стали [4] и входное сопло [3].

X

X

Заделайте щель вокруг термостойким силиконовым

герметиком черного цвета.

6.6  Монтаж модели с отводом

воздуха (BIA)

ИНФОРМАЦИЯ

  При выполнении канала для отвода

воздуха необходимо соблюдать

государственные и региональные

законы и предписания. Следует

обеспечить поступление достаточного

количества приточного воздуха.

6.6.1  Использование вытяжки,

встраиваемой в столешницу,

одновременно с теплогенерирующей

установкой, использующей воздух в

помещении.

Теплогенерирующие установки, использующие воздух

в помещении (например, обогреватели, работающие на

газе, масле, дереве или угле, проточные нагреватели,

водонагреватели) получают воздух, необходимый для

сгорания, из помещения, в котором они установлены,

и через газовыпускную систему (например, камин)

выводят отработавшие газы наружу.

Если вытяжка, встраиваемая в столешницу, работает

в режиме отвода воздуха, то она поглощает воздух из

помещения, в котором она установлена, и из соседних

помещений. Без поступления достаточного количества

приточного воздуха давление падает. Из камина или

вытяжного канала в жилые помещения выделяются

токсичные газы.

1

2

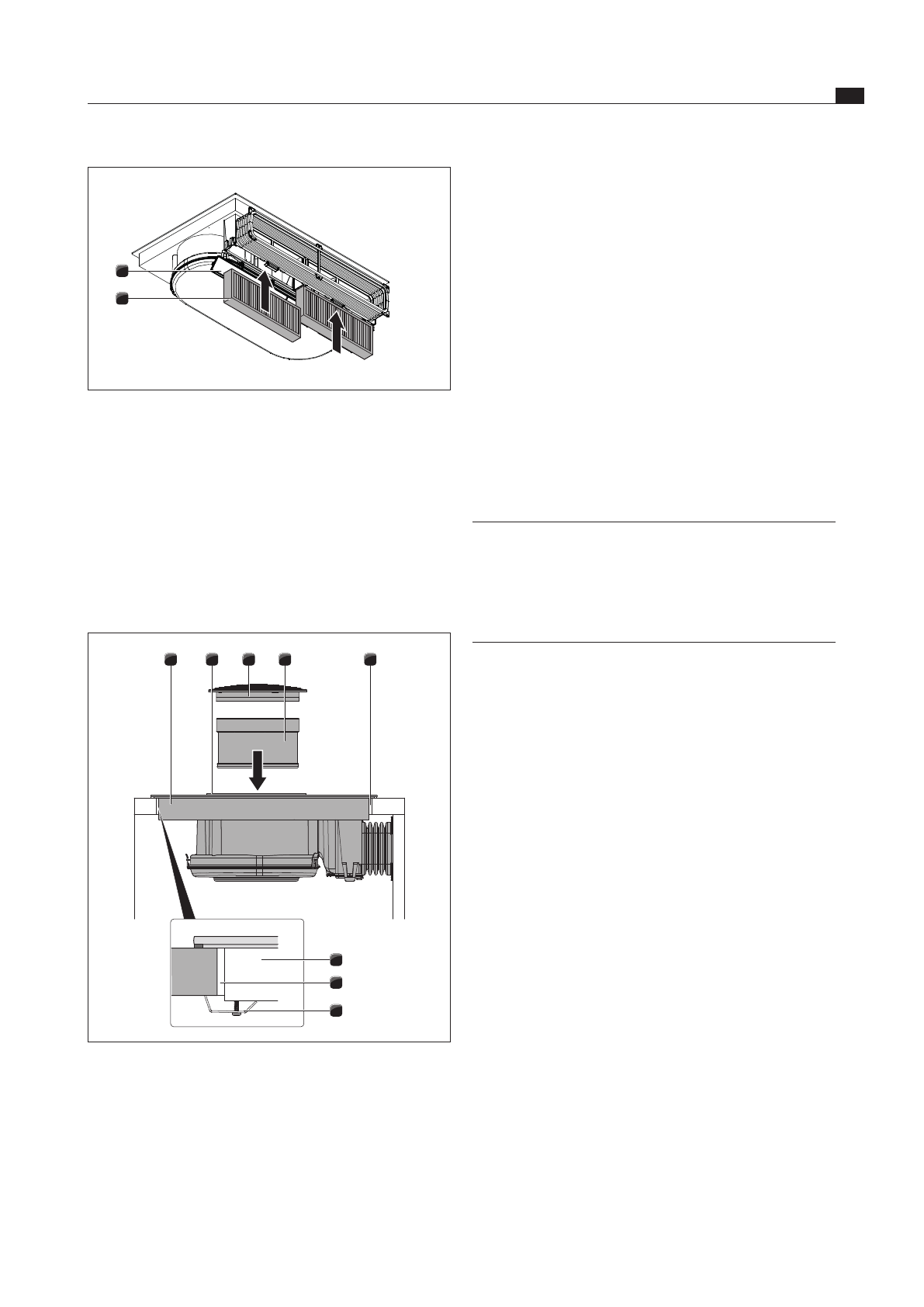

Abb. 6.17  Установка фильтра с активированным углем

[1]

Крышка корпуса фильтра с активированным углем

[2]

Фильтр с активированным углем

X

X

Снимите упаковку с фильтров с активированным

углем.

X

X

Снизу вставьте оба фильтра с активированным углем

[2].

X

X

Обратите внимание на направление потока

фильтров. Оно обозначено стрелкой.

X

X

Закройте крышку корпуса [1].

5

4

3

2

1

6

5

1

Abb. 6.18  Закрепление варочной панели по центру

[1]

Варочная панель

[2]

Всасывающее отверстие

[3]

Входное сопло

[4]

Жировой фильтр из нержавеющей стали

[5]

Вырез в столешнице

[6]

Крепежная скоба
