RU

30

Монтаж

www.bora.com

5

4

3

2

1

6

5

8

7

1

Abb. 6.35  Подсоединение канала отвода воздуха

[1]

Крепежная скоба

[1]

Дуговой участок отвода воздуха

[2]

Канал отвода воздуха

X

X

Соедините канал отвода воздуха [8],

предусмотренный по месту установки, с дуговым

участком [7] отвода воздуха.

X

X

Герметично склейте место соединения канала

герметизирующей лентой UDB 1.

X

X

Закрепите варочную панель на столешнице

крепежными скобами [6].

X

X

После этого установите жировой фильтр из

нержавеющей стали [4] и входное сопло [3].

X

X

Заделайте щель вокруг термостойким силиконовым

герметиком черного цвета.

6.7  Установка подключения к

электросети

X

X

Соблюдайте все указания по безопасности

и предупредительные указания (см. главу

«Безопасность»).

X

X

Соблюдайте все государственные и региональные

законы, предписания и дополнительные

предписания местных предприятий по

электроснабжению.

ИНФОРМАЦИЯ

  Подключение к источнику

тока разрешается только

квалифицированным специалистам.

Они также берут на себя

ответственность за правильную

установку и ввод в эксплуатацию.

5

4

3

2

1

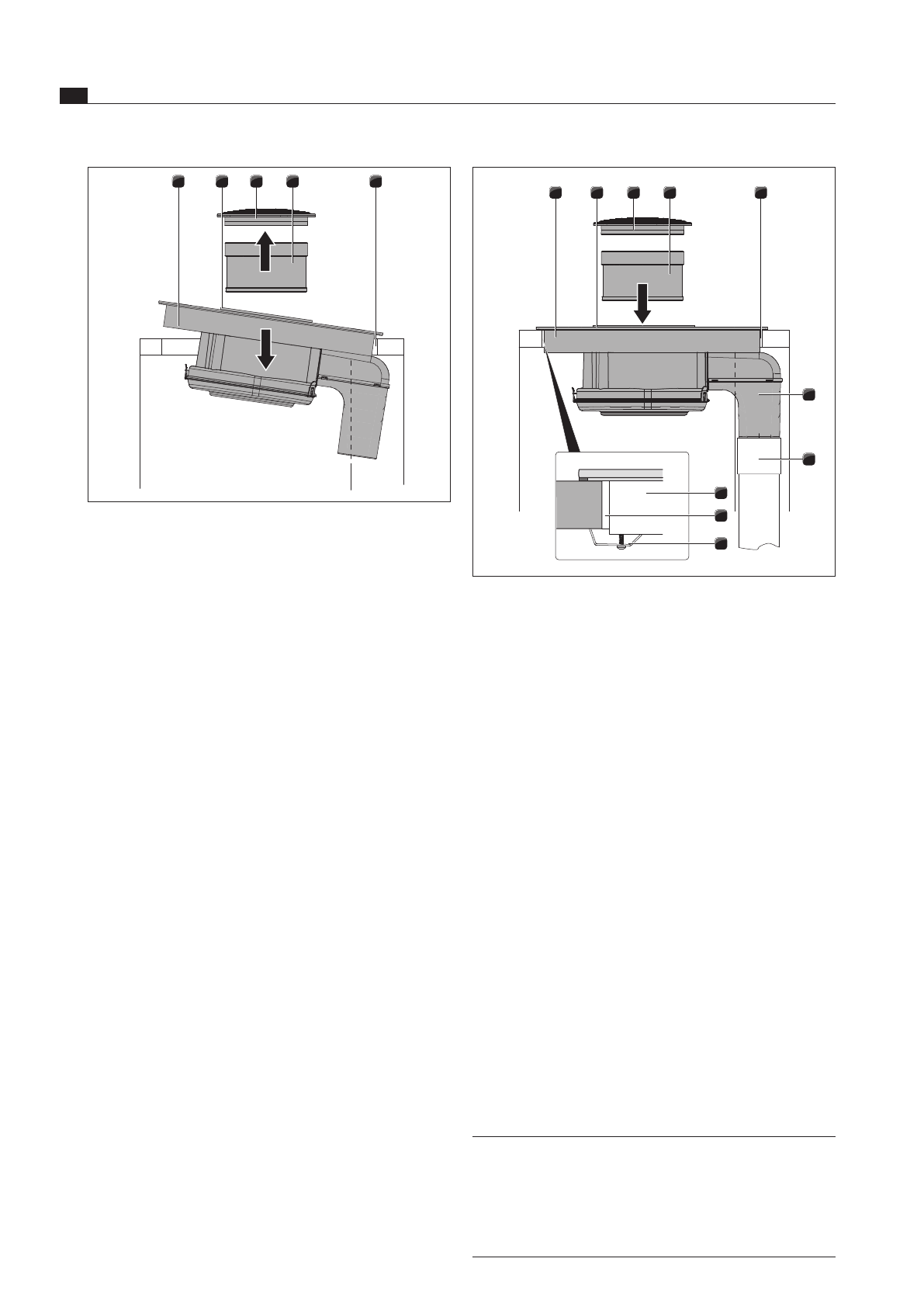

Abb. 6.34  Установка варочной панели

[1]

Варочная панель

[2]

Всасывающее отверстие

[3]

Входное сопло

[4]

Жировой фильтр из нержавеющей стали

[5]

Вырез в столешнице

X

X

При установке используйте всасывающее отверстие

[2] в качестве поручня.

X

X

Возьмитесь за вытяжное отверстие [2].

X

X

Вставьте варочную панель по центру в

предусмотренный вырез в столешнице [5].

при навесном монтаже

X

X

Следите за тем, чтобы герметизирующая лента

налегала на столешницу.

при монтаже заподлицо

X

X

Следите за тем, чтобы герметизирующая лента

хорошо охватывала варочную панель.

X

X

В случае необходимости подложите пластинки для

выравнивания по уровню.
