РЕГУЛИРОВКА МИНИМУМА
Производить регулировку минимума на
одной горелке за раз.
-
Зажечь горелку и перевести ручку в положение
минимума
.
-
Стянуть ручку, соответствующую включенной
горелке, до ее полного снятия
(рис. 7 - дет.1)
;
вставить отвертку, предоставляемую в принад-
лежностях,
в отверстие центра штыря ручки
: в
конце его позиционирован регулировочный
винт
(рис. 7 - дет.2)
.
- Воздействовать на винт, поворачивая его
впра-
во
для
уменьшения
пламени или
влево
для
его
увеличения
, до достижения желаемого
минимума.
В случае функционирования на универсальном
GPL, регулировочный винт минимума должен
быть полностью завинчен.
В случае поверхностей с командами на перед-
ней панели, регулировочный винт расположен
с боковой стороны штыря ручки и достигается
через отверстие, предусмотренное в данных
целях
(рис. 7 - дет.3-4)
.
- Вновь монтировать ручки с максимальной осто-
рожностью, убедившись в их соответствующем
положении.
При завершении регулировки проверить
следующее:
1) отсутствие утечек газа, а также правильность
функционирования горелок при использовании
мыльного раствора, НЕ применять огонь!
2) быстро поворачивая ручки из положения мак-
симума до положения минимума, не наблюда-
ются выключения горелок. При необходимости
увеличить расход минимума путем воздействия
на регулировочный винт.
3
1
2
4
БОКОВЫЕ ОРГАНЫ УПРАВЛЕНИЯ
ПЕРЕДНИЕ ОРГАНЫ УПРАВЛЕНИЯ
FRONT CONTROL PANEL
SIDE CONTROL PANEL

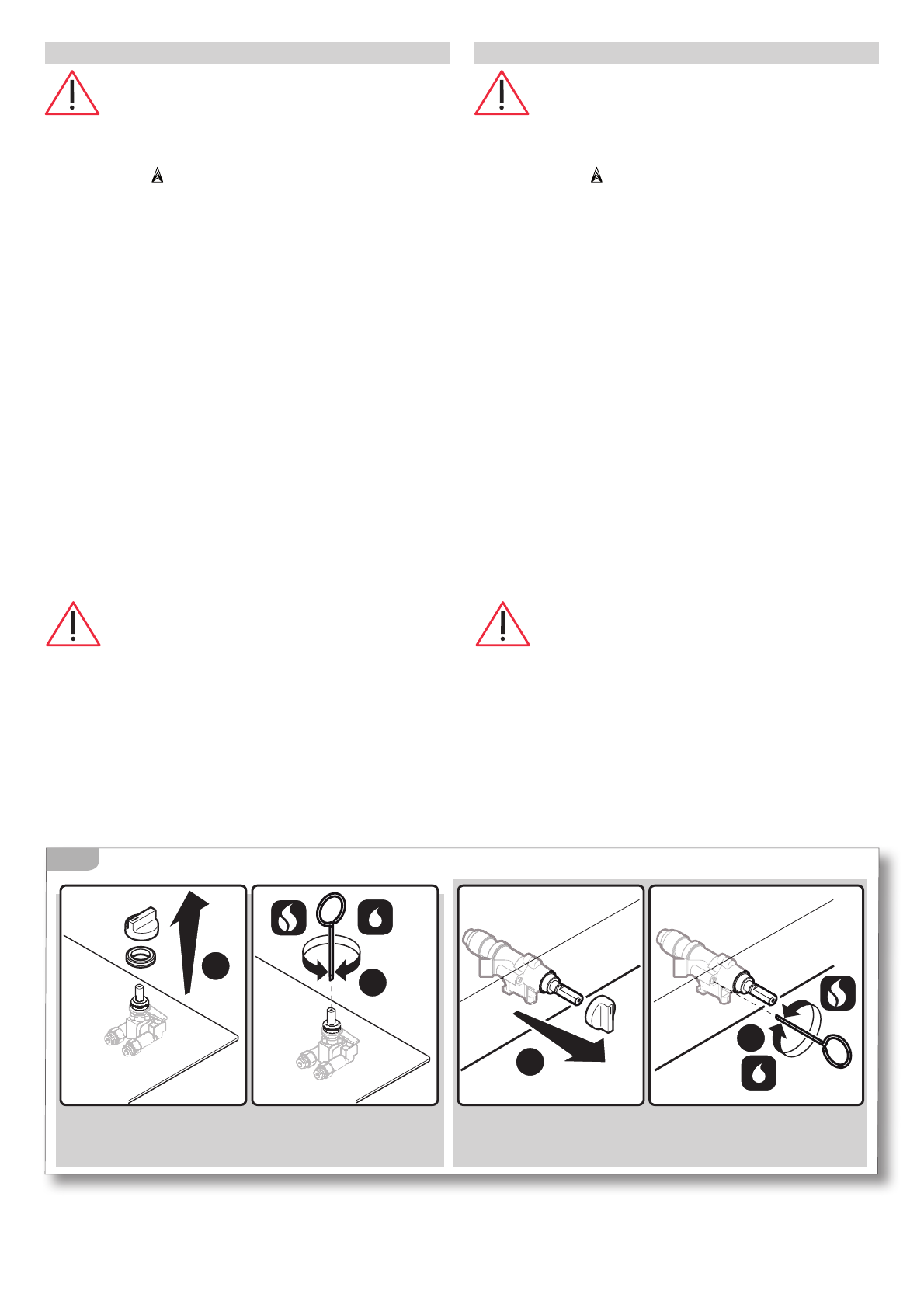

7
REGULATING THE MINIMUM
Set the idle mode on each burner one at a time.
- Switch on a burner and bring the knob to the mini-
mum setting .
- Turn the knob regulating the relevant burner until
the knob completely comes away
(figure 7 - part
1)
; insert the provided screwdriver in the centre of
the knob pivot hole: right inside the hole you will
find an adjustment screw
(figure 7 - part 2)
.
- Turn the screw towards the
right
to
decrease
the
flame or towards the
left
to
increase
the flame, in
order to ascertain the desired idle setting.
If powered by Universal LPG, the adjustment screw
controlling the idle mode setting must be com-
pletely screwed in.
In the case of surface panels where the command
functions are at the front, the adjustment screw is
located to the side of the knob pivot hole and can
be reached via a hole specifically designed for this
purpose
(figure 7 - parts 3-4)
.
- Replace the knobs with utmost care ensuring that
you have correctly positioned them.
Once you have completed the setting process,
check that:
1) there are no gas leaks and that the burners are
functioning correctly by using a mixture of water and
soap, NOT naked flames!
2) when rotating the knobs immediately from the
maximum to the minimum setting, that the burners do
not switch off. Increase the idle mode capacity using
the adjustment screws.
