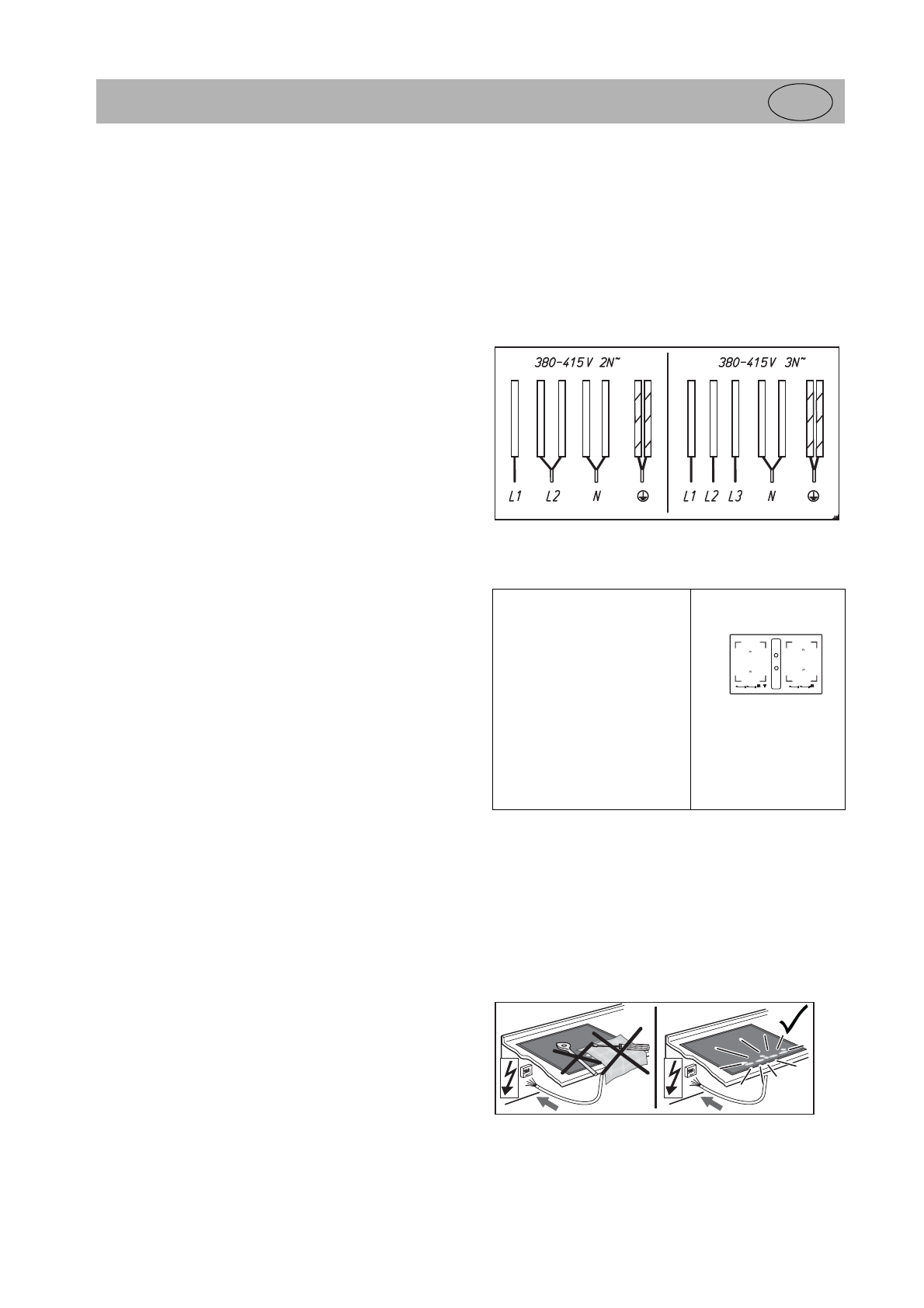

Instruções de montagem

P

119

• Deve ser sempre usado o sistema Compair Flow 150 da

Naber, que é recomendado para o canal de ventilação e
compatível com o exaustor da placa de cozinhar.

• Os tubos de extração devem ser o mais curtos possível, não

devem ser conduzidos num ângulo de 90 graus, mas sim em
curvas suaves, e não devem ter reduções de secções
transversais.

• Nunca escolher um diâmetro de tubo inferior a 150 mm. 50 cm

antes do componente do ventilador não é permitido instalar
arcos/ângulos. Entre dois ângulos/arcos, instalar sempre uma
peça reta de aprox. 50 cm.

• As caixas murais, assim como o entalhe no painel da base,

devem corresponder na secção transversal pelo menos ao
tubo de extração.

• Para a instalação, tenha o cuidado de deixar acessível a

unidade de circulação de ar a seguir à conclusão da
montagem da cozinha. Pode por isso ser necessário deslocar
pés da base dos armários de cozinha.

Ligação elétrica

• A ligação elétrica só pode ser efetuada por um técnico

autorizado!

• As normas legais e as condições de ligação da empresa local

de abastecimento de energia elétrica têm de ser
completamente respeitadas.

• Na ligação do aparelho deve ser instalado um dispositivo que

possibilite separar o aparelho da rede elétrica em todos os
polos com uma distância de abertura de contacto de no
mínimo 3 mm. Como dispositivos apropriados de separação
são válidos interruptores automáticos, fusíveis e contactores.
Para a ligação e reparação do aparelho, desligue o aparelho
da rede elétrica por intermédio de um destes dispositivos.

• O condutor de proteção precisa de ser tão longo que, em caso

de falha da redução de estiragem, seja submetido a uma
estiragem apenas após os fios condutores de corrente.

• Todos os cabos supérfluos devem ser removidos da área de

instalação em baixo do aparelho.

• Tenha atenção para que a tensão de rede existente esteja de

acordo com a indicada na placa de características do
aparelho.

• A instalação deve ser efetuada de forma a garantir uma

proteção total contra contactos acidentais.

• Atenção! A ligação incorreta leva à destruição total da

eletrónica de potência.

Cargas conectadas

Tensão de rede: 380-415V 3N~, 50/60Hz
Tensão nominal dos componentes: 220-240V

Cabo de ligação de fábrica existente

• A placa de cozinhar está equipada por parte de fábrica com

um condutor resistente a temperaturas elevadas.

• A ligação à rede é efetuada segundo o esquema de ligação,

exceto se o condutor já estiver equipado com uma ficha.

• Se o cabo de ligação deste aparelho se danificar, este tem de

ser substituído pelo fabricante, pela Assistência Técnica ou
por outra pessoa com uma qualificação semelhante, de forma
a evitar situações de perigo.

Possibilidades de ligação

Características técnicas

* Potência com o nível Power ativado

Colocação em funcionamento

Após a montagem da placa e depois de aplicar a tensão de
alimentação (ligação à rede) é primeiro efetuado um teste
automático do comando e é indicada uma informação de serviço
para a Assistência Técnica.
Importante! Durante a conexão à rede elétrica não pode haver
objetos sobre as teclas de sensor!

Limpe brevemente com uma esponja e água com sabão a
superfície da placa de cozinhar e, a seguir, seque bem.

Medidas placa de cozinhar

altura/ largura/ profundidade . mm 200 x 900 x 580

Zonas de cozinhar

Todas . . . . . . . . . . . . . . .  cm / kW

Ventilador. . . . . . . . . . . . . . . .  kW

19x22/ 2,2 (3,7)*

0,3

Placa de cozinhar,

total . . . .  kW 7,7

ve

rde/

amarelo

ve

rde/

amarelo

br

anc

o

ci

nz

ent

o

cas

tanho

pret

o

az

ul

ve

rde/

amarelo

ve

rde/

amarelo

br

anc

o

ci

nz

ent

o

cas

tanho

pret

o

az

ul
