24

паспорт технического изделия

русский

Электрическая варочная поверхность

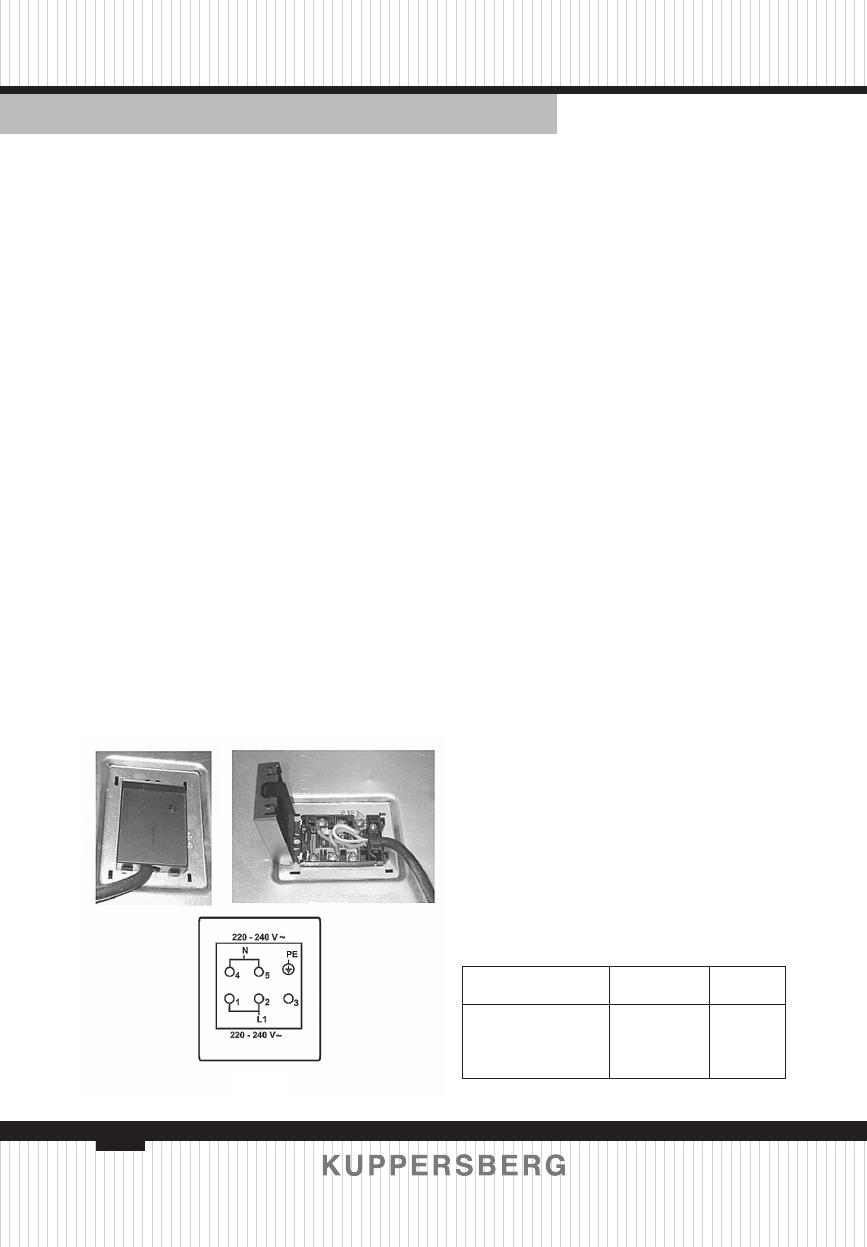

рис. 13

Для  реализации  таких  изменений

выполните следующие действия:

a)  Снимите  крышку  клеммной  ко-

робки,  нажав  на  боковые  фиксаторы

в  корпусе  клеммной  коробки,  как  по-

казано  на  рисунке,  вытисненном  на

электрическом шкафу (см. Рис. 14).

b)  Снимите  перемычки,  установ-

ленные  между  клеммами,  в  соответ-

ствии со схемой на стр. 16 (приклеен-

ной к корпусу).

c) Вставьте кабель питания требуе-

мого  сечения  (таблица  6)  во  входное

отверстие.

d) Подсоедините провода фаз к со-

ответствующим клеммам, а провод за-

земления к клемме заземления.

e)  Закрепите  входной  кабель  соот-

ветствующим кабельным фиксатором.

f) Установите крышку на клеммную

коробку и надавите на крышку до пол-

ного ее закрытия.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Перед  проведением  работ  отклю-

чите  оборудование  от  сети  электро-
питания.

ЗАМЕНА ДЕТАЛЕй И УЗЛОВ

Для  замены  детали,  установленной

в  электроплите,  необходимо  снять  пли-
ту  со  столешницы,  перевернуть  ее,  ос-
лабить  винты  и  снять  нижнюю  крышку
электроплиты.

После этого можно проводить рабо-

ты с плитой, разъемами и зажимами.

Для обслуживания кабеля необходи-

мо перевернуть плиту.

В  случае  замены  кабеля  питания

установщик должен подсоединить более
длинный провод заземления по сравне-
нию с проводами фаз, и соблюдать меры
предосторожности, указанные в разделе
«ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПИТАНИЯ».

При  сборке  плиты  выполните  ука-

занные операции в обратном порядке.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

Для облегчения работы установщика

в следующей таблице приведены харак-
теристики компонентов

.

ТАБЛИЦА 6

ТИП И СЕЧЕНИЕ КАБЕЛЕй

ПИТАНИЯ

МОДЕЛЬ

Одна фаза

Кабель

FA6VS01 - FA6VS02

-

FA6VS***

3X2.5 мм²

(*)

H05SS-F

(*) учитывать коэффициент разновременности
