21
русский
паспорт технического изделия
Электрическая варочная поверхность
МОДЕЛЬ
Общие раз
-
меры варочной
поверхности
Размеры отвер
-
стия в кухон
-
ном модуле
A в мм В в мм С в мм
(±2)
D в мм
(±2)
F6VS01
510
600
490
560
F6VS02
510
600
490
560
F6VS***
510
600
490
560
УСТАНОВКА
КРЕПЛЕНИЕ
С варочной панелью поставляется
специальное уплотнение, которое слу
-
жит для предотвращения проникно
-
вения воды под варочную панель. Для
крепежа уплотнения выполните следу
-
ющие действия:
1. Переверните варочную панель.
Снимите защитную пленку с уплотне
-
ния. Правильно расположите уплотне
-
ние «e» (Рис. 10) под варочной панелью.
Убедитесь, что уплотнение располагает
-
ся так, что его внешняя кромка совме
-
щается с внешним периметром вароч
-
ной панели. Концы уплотнения должны
совмещаться без нахлеста.
2. Ровно приклейте уплотнение к ва
-
рочной панели. Прижмите его пальцами
(Рис. 10).
3. Установите варочную панель в от
-
верстие в столешнице.
4. Установите зажимы в соответству
-
ющие места в корпусе, и закрепите их
винтами F (см. Рис. 9).
- Чтобы предотвратить случайное
прикосновение к горячей нижней по
-
верхности варочной панели во время
ее использования, необходимо устано
-
вить деревянные вставки и закрепить
их винтами на расстоянии не менее 70
мм от верха (см. Рис. 12)
ВНИМАНИЕ:
Для предотвращения отклеивания
панели необходимо убедиться в том, что
клей, которым ламинированный пла
-
стик приклеивается к мебели, выдержи
-
вает температуру не менее 150 °C.

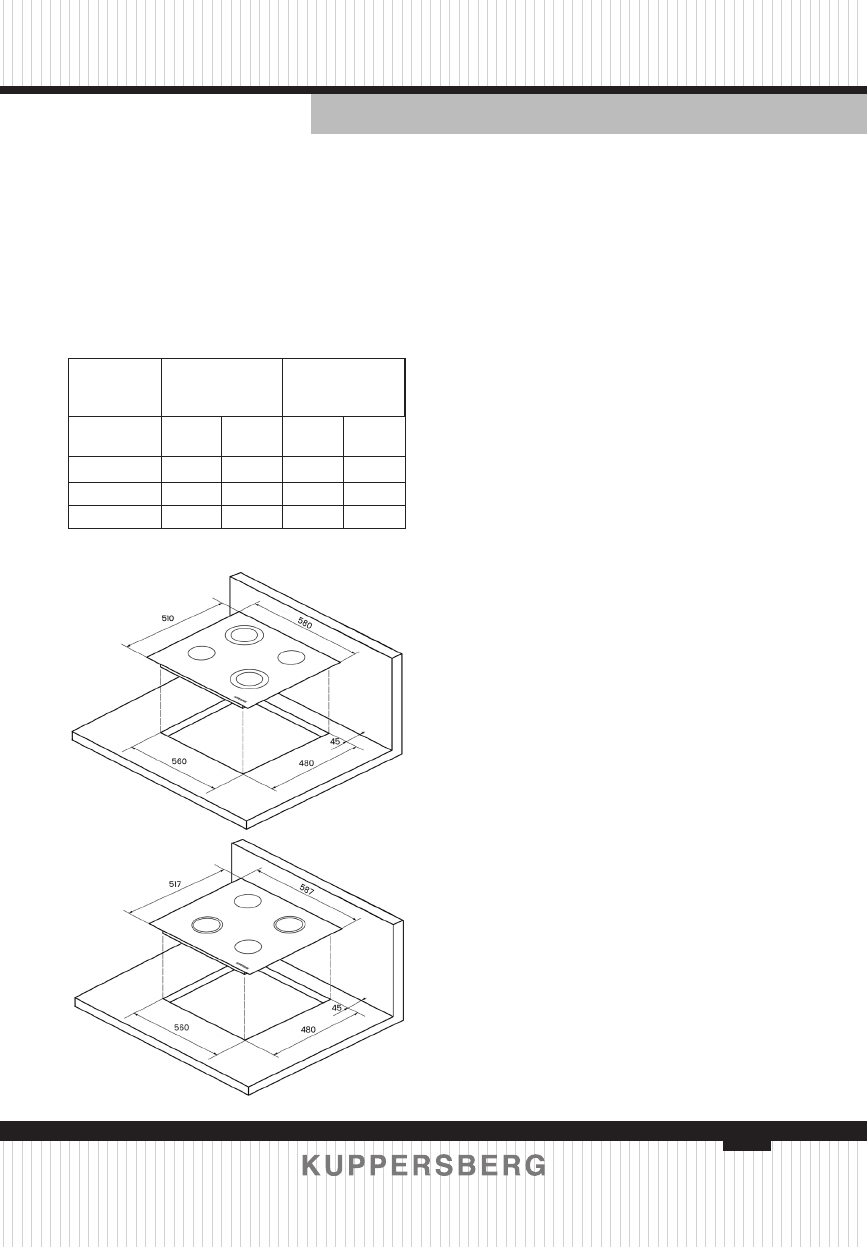

Выполните отверстие в столешнице
(в таблице 5) в соответствии с размерами,
приведенными на Рис. 7. Убедитесь в том,
что оставлены необходимые свободные
промежутки вокруг варочной панели от
-
носительно боковых стен, задней стены и
верхней поверхности (см. Рис. 7 и 8).
ТАБЛИЦА 5
СОБЛЮДЕНИЕ РАЗМЕРОВ (в мм)
T E C H N I CA L D RAW I N G S
Рис. 7
Рис. 8
F A6V S01
F A6V S02
