30

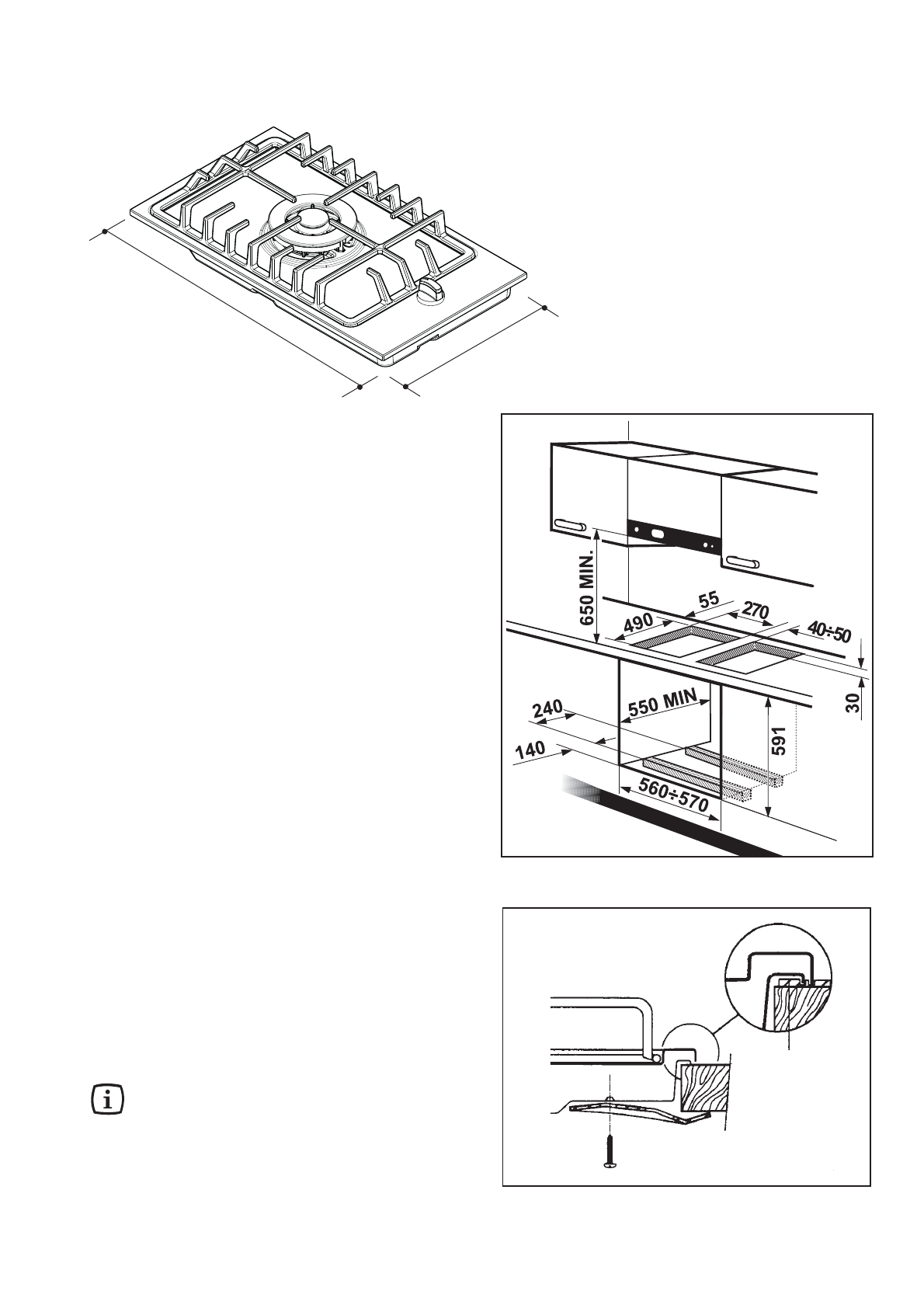

Встраивание
Данная варочная панель может быть встроена в
кухонную мебель с глубиной от 550 до 600 мм. Размеры
варочной панели показаны на Рис. 8.
Рис. 10
a
a) уплотнение
Рис. 9
Установка и сборка
Данная варочная панель может быть встроена в
к у х о н н у ю м е б е л ь с в ы е м к о й , р а з м е р ы к о т о р о й
приведены на Рис. 9.
Край выемки должен располагаться от задней стены
на расстояние не менее 55 мм.
В случае, если варочная панель устанавливается рядом
со стенами кухни или боковыми стенками кухонной
мебели, края выемки должны располагаться от них на
расстояние не менее 100 мм.
Расстояние от подвесных шкафов или вытяжки до
варочной панели должно составлять не менее 650 мм.
Выполните встраивание варочной панели следующим
образом:
1. Проложите уплотнения, поставляемые вместе с
варочной панелью, по краям выемки так, чтобы
в месте стыка они не накладывались друг на
друга;
2. Установите варочную панель в выемку точно по
центру;
3. Закрепите панель соответствующими винтами (Рис.
10). При затягивании винтов избытки уплотнений
могут выступить наружу; их можно легко удалить.
В с л у ч а е , е с л и н е с к о л ь к о 3 0 с м в а р о ч н ы х
панелей устанавливаются в одну и ту же выемку
о д н а к д р у г о й , В ы м о ж е т е п р и о б р е с т и
специальный комплект для сборки, включая
б о к о в о й к р о н ш т е й н и д о п о л н и т е л ь н ы е
у п л о т н е н и я , в н а ш и х с е р в и с н ы х ц е н т р а х .
Соответствующие инструкции поставляются
вместе с комплектом для сборки.
Размеры указаны в мм
290
510
Рис. 8
