A ligação eléctrica deve ser efectuada conforme as
normas e leis em vigor.
Antes de efectuar a ligação, confirme se:
-
A tensão da rede coincide com a do aparelho.
-
O dijuntor suporta a carga eléctrica do aparelho (ver
etiqueta de características)
-
A alimentação eléctrica efectua-se através de uma
tomada de terra, seguindo as normas vigentes.
-
A tomada e o dijuntor respectivo, são de fácil acesso
após a placa instalada.
Ligar o cabo de alimentação a uma ficha adequada
para a potência máxima da placa e para a tomada da
instalação.
Assegure-se que possui uma tomada com terra em
condições.
Se deseja a ligação directa à rede, é necessário interpôr
entre o aparelho e a rede, um interruptor automático
com uma abertura mínima, entre contactos de 3 mm,
dimensionada à carga e conforme as normas em vigor.
O cabo de terra amarelo/verde, não deverá ser
interrompido pelo interruptor.
O cabo de fase de côr castanha (que vém do do
terminal ‘L’, da caixa de ligações), deve ser ligado à fase
da rede de alimentação.
O cabo de alimentação deve posicionar-se, por forma
a que nenhum ponto do mesmo atinja uma temperatura
a 50º acima da temperatura ambiente.
Substituição do cabo de
alimentação
Em caso de ser necessária a substituição do cabo de
alimentação, dever-se-á utilizar cabo do tipo:
- H05 RR-F
- H05V2V2-F T90
adaptado à carga e à temperatura do local de
funcionamento, sendo igualmente necessário que o fio
de terra amarelo/verde seja 2 cm mais largo que os fios
de fase e neutro (Fig. 4).
A ligaçãpo do cabo de alimentação aos bornes é do tipo
"Y", isto é, o cabo flexível só pode ser substituido
através dum instrumento especial que só o técnico
assistente tem. Para abrir a tampa da caixa de bornes
e ter acesso aos bornes de ligação, proceda de seguinte
forma:
1. Inserir a ponta da chave de parafusos na saliência
lateral dos bornes;
2. Pressionar ligeiramente e fazer força para cima
(Fig.5)
Uma vez concluida a ligação, testar os elementos do
aquecimento fazendo-os funcionar durante 3 minutos.
Ligação eléctrica
O fabricante declina toda a responsabilidade
no caso de desrespeito destas normas.
Terra (amarelo/verde)
Fase
Neutro

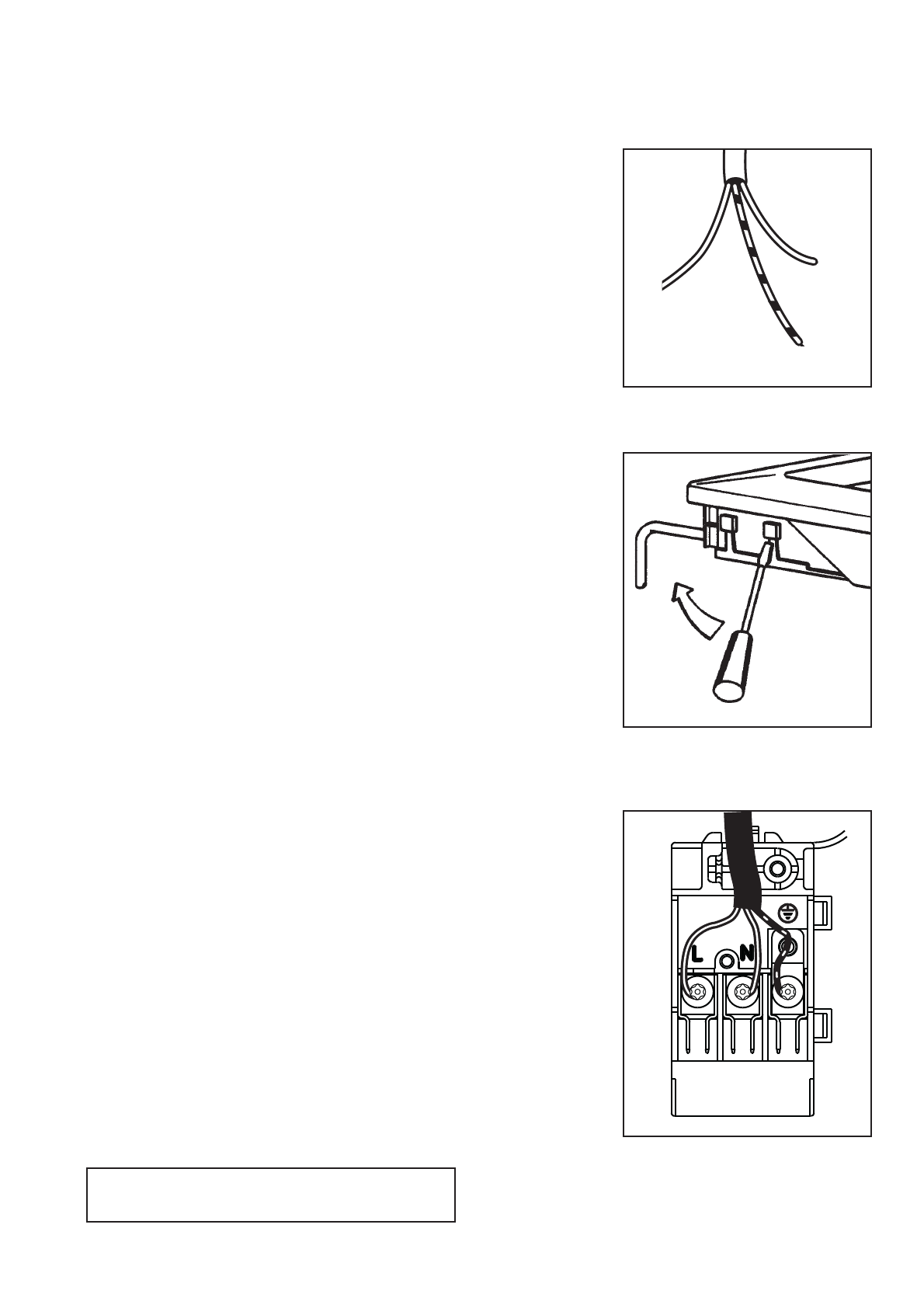

Fig. 4
Fig. 5
Fig. 6
