Encastre nos  móveis de cozinha

E s t a s   p l a c a s   e s t ã o   p r e v i s t a s   p a r a   e n c a s t r a r   e m
m ó v e i s   d e   c o z i n h a   p o r   m ó d u l o s ,   t e n d o   u m a
profundidade entre 550 e 600 mm e características
apropriadas.

E s t a s   p l a c a s   e s t ã o   p r o j e c t a d a s   d e   m o d o   a   s e r
encastradas em um móvel cujas paredes não superior,
em altura, à la superficie de trabalho.

Uma eventual pared lateral, direita ou esquerda,
superior em altura à la superficie de trabalho, deve
estar à 100 mm mínimo do corte para encastrar.

Armários ou chaminés de aspiração estar a 650 mm
no mínimo da placa de cozedura

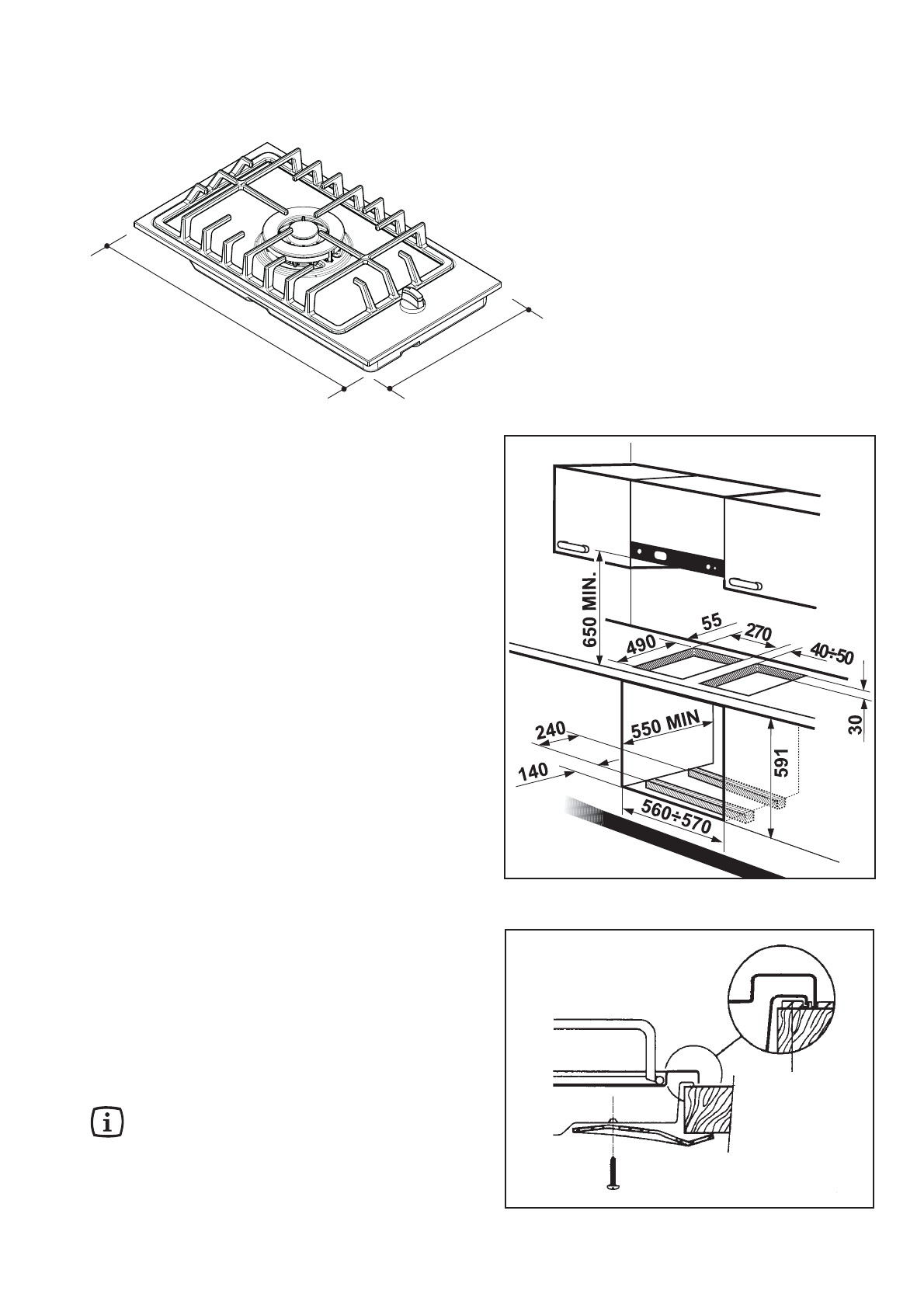

Dimensões

(Fig. 9)

Fixação

As placas de encastrar podem ser montadas num
móvel que tenha uma abertura para encastrar das
dimensões que estão illustradas na  Fig. 10.

1. Antes de montar a placa no corte respectivo

na parte superior do móvel, posicionar a
guarnição de vedação que é fornecida sobre
os rebordos do corte, tendo cuidado para
que os extremos se unam sem se encaixarem.

2. Colocar a placa no corte,verificando se está

bem centrada.

3. Fixar a placa no móvel com os encaixed

próprios (Fig.  11)

4. A pressão dos parafusos é suficiente para o

encaixe, e caso se exceda, a guarnição pode
até mesmo ser facilmente retirada.

As dimensões estão indicadas en millimetros

Guarnição

)

)

)

)

)

Fig. 9

Fig. 11

Fig. 10

Para um óptimo posicionamento de uma série
de placas "dominó" de 30 cm, lado a lado, num
único corte na bancada, encontra-se à disposição
um kit de instalação. O kit pode ser comprado
non nossos Centros de Assistência. As instruções
para a sua montagem encontra-se dentro da
embalagem do kit.
