17

Potência dos queimadores

Coroa Triple

4,0 kW

Aparelho Classe

3

Categoria

II2H3+

Entrada de gás

G 1/2"

Aparelho tarado com

Gás Natural G20 - 20 mbar

Tensão de alimentação

230 V  50 Hz

Instruções para o técnico
instalador

Características técnicas

Dimensões do corte

Largura

270 mm.

Profundidade

490 mm.

A s   i n s t r u ç õ e s   q u e   s e   s e g u e m   d i z e m   r e s p e i t o   à
instalação e à regulação, devendo ser seguidas e
utilizadas apenas por pessoal qualificado. O aparelho
deve ser instalado correctamente em conformidade
com as normas vigentes.
Qualquer intervenção deve ser efectuada com o
aparelho desligado da corrente.

A SOCIEDADE CONSTRUTORA DECLINA
TO D A   A  R E S P O N S A B I L I D A D E   P O R
EVENTUAIS DANOS DERIVADOS DE UMA
I N S TA L A Ç Ã O   Q U E   N Ã O   E S T E J A   E M
C O N F O R M I D A D E   C O M   A S   N O R M A S
VIGENTES.

Local de instalação

Para o bom funcionamento do aparelho a gás, é
indispensável que no local haja ventilação natural
necessária à combustão do gás. (O instalador deve
seguir a norma em vigor). A ventilação local deve vir
directamente duma abertura numa parede externa.
Esta abertura deve ser construída de forma a não ser
obstruída quer interna, quer externamente.

Ligação para o fornecimento
de gás

A ligação para o gás deve ser feita de acordo com as
normas vigentes. O aparelho sai da fábrica aprovado
e regulado para o tipo de gás indicado na etiqueta, que
está na protecção inferior perto do tubo de ligação ao
gás. Certifique-se que o gás a utilizar seja o mesmo
que está indicado na etiqueta. Caso contrário, realize
todas as operações como estão indicadas no capítulo
“Adaptação aos diversos tipos de gás”.
A fim de obter o máximo rendimento com um mínimo
d e   c o n s u m o ,   a s s e g u r e - s e   q u e   a   p r e s s ã o   d e
alimentação de gás está de acordo com os valores

indicados na tabela das “Injectores”.
Caso a pressão do gás aplicado seja diferente (ou
variável) da que está prevista, é necessário instalar
n o s   t u b o s   d e   e n t r a d a ,   u m   r e g u l a d o r   d e   p r e s s ã o
apropriado.
A utilização de reguladores de pressão para gás
líquido (GLP) é consentida desde que estes estejam
em conformidade com a norma.
Na zona terminal do tubo, com uma porca com rosca
de 1/2", monte o ajustamento entre as componentes
conforme a representação na Fig. 3.

Ligação

Executar a ligação à instalação de gás através do tubo
metálico rígido com as ligações, ou então com tubo
f l e x í v e l   d e   a ç o   i n o x   d e   a c o r d o   c o m   a s   n o r m a s
vigentes. A ligação de entrada do gás ao aparelho é
d e   r o s c a   d e   1 / 2 " .   E x e c u t a r   a   l i g a ç ã o   e v i t a n d o   a
proximidade de outro aparelho.

I M P O R TA N T E :   D e p o i s   d e   t e r m i n a d a   a
i n s t a l a ç ã o ,   v e r i f i q u e   t o d a s   a s   l i g a ç õ e s
usando água com sabão e nunca uma chama.

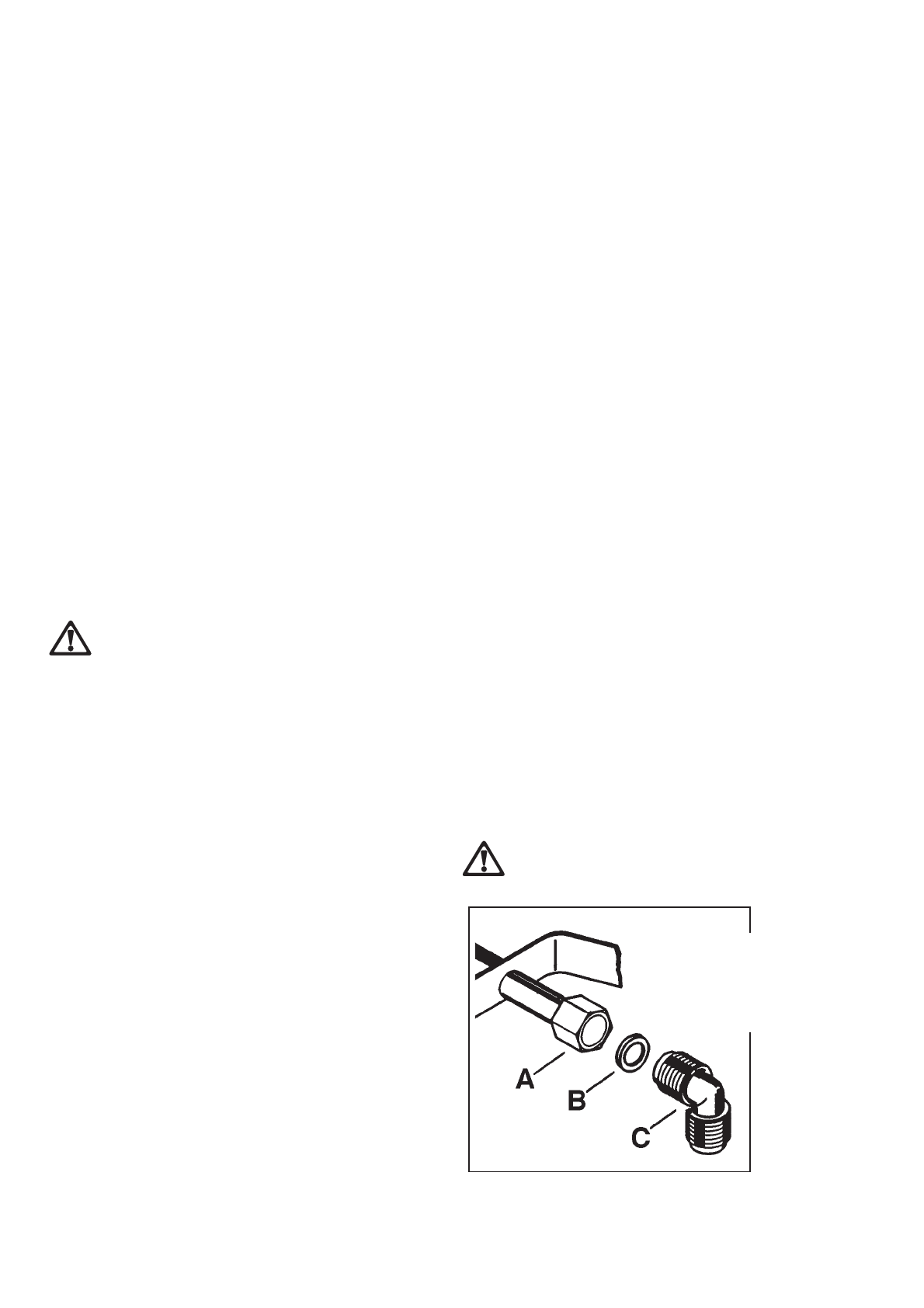

Fig. 3

A) Ponta do tubo com porca

B) Anilha

C) Ajustamento orientável
