Прибор рассчитан на подключение к однофазной сети
электропитания напряжением 230 В.
Подключение должно выполняться в соответствии с
действующими нормами и правилами.
Перед подключением прибора:
1.
удостоверьтесь, что предохранитель сети и
электрическая сеть в Вашей квартире выдерживают
с о о т в е т с т в у ю щ у ю н а г р у з к у ( с м . п а с п о р т н у ю
табличку);
2.
удостоверьтесь, что электрическая сеть имеет
д о л ж н о е з а з е м л е н и е , с о о т в е т с т в у ю щ е е
действующим нормам;
3.
удостоверьтесь, что при установленной на место
варочной панели обеспечивается легкий доступ к
розетке сети и вилке сетевого шнура.
Прибор поставляется с сетевым шнуром. Его следует
оборудовать вилкой, соответствующей нагрузке,
указанной на паспортной табличке. При установке
вилки на сетевой шнур придерживайтесь рекомендаций,
приведенных на Рис. 3. Вилку следует вставлять в
соответствующую розетку.
При неразъемном подключении прибора к сети
необходимо установить между ними двухполюсный
размыкатель с расстоянием между разомкнутыми
контактами не менее 3 мм. тип которого соответствует
требуемой нагрузке в соответствии с действующими
нормами и правилами.
Сетевой провод должен быть размещен таким образом,
чтобы никакая его часть не могла нагреться до
температуры, на 90 °C.
Коричневый провод (подключенный к контакту клеммной
колодки, помеченному буквой “L”) всегда должен
соединяться с фазой сети.
Замена сетевого шнура
Подключение сетевого шнура к клеммной колодке
прибора относится к типу “Y”. Это означает, что для
его замены необходимо специальное оборудование.
В э т о м с л у ч а е д о л ж е н и с п о л ь з о в а т ь с я т о л ь к о
специальный сетевой шнур H05V2V2F T90. Сечение
проводов должно соответствовать напряжению и
рабочей температуре.
Желтозеленый провод заземления должен быть
примерно на 2 см длиннее фазовых проводов (Рис.
3).
Чтобы открыть клеммную коробку и получить доступ к
клеммам, действуйте следующим образом:
1. вставьте кончик отвертки в видимую выступающую
часть клеммной коробки;
2. слегка надавите и поднимите (Рис. 4)
Электрическое подключение

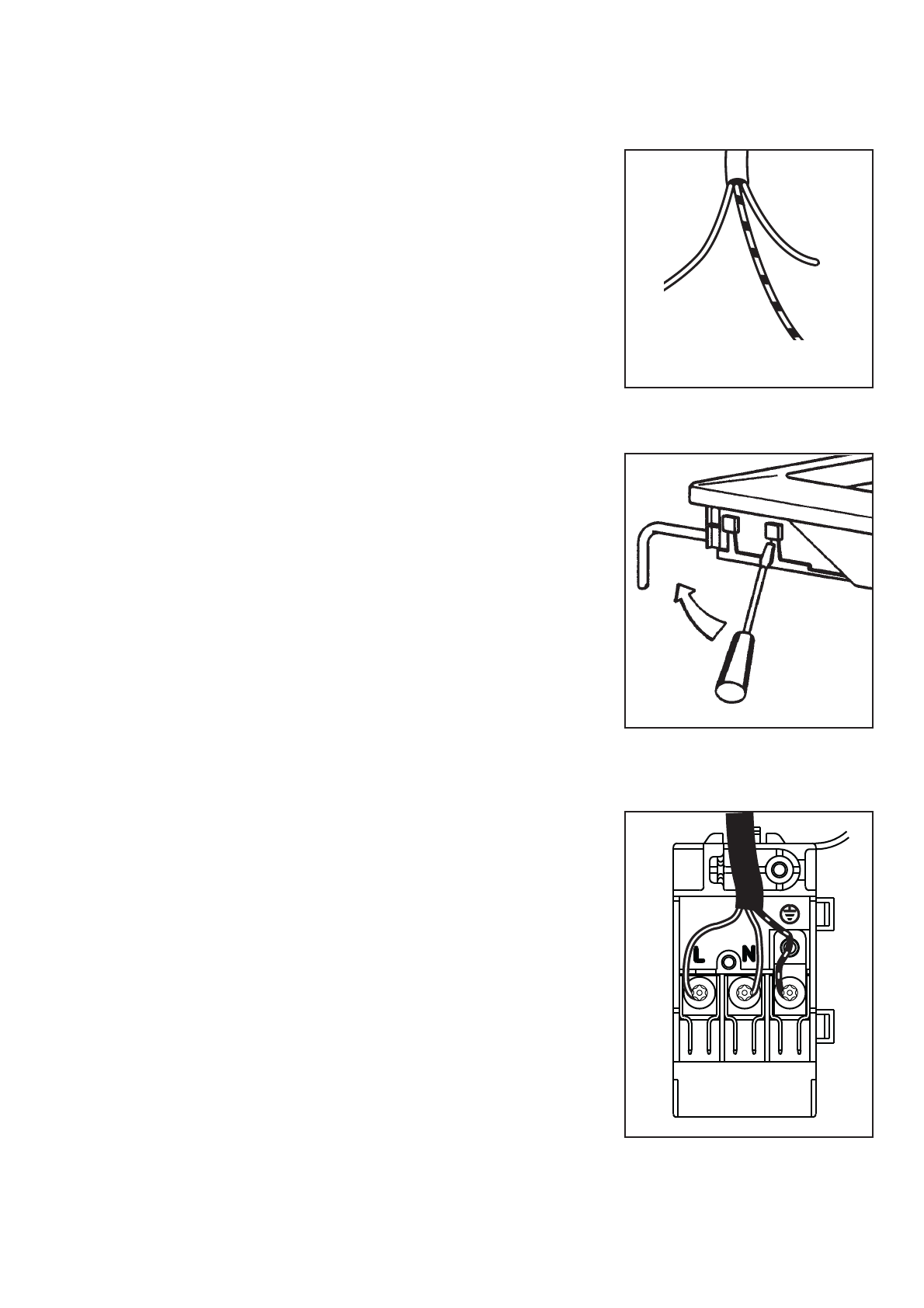

Рис. 3
Рис. 4
Рис. 5
Нейтраль
(ноль)
Земля (желто6зеленый)
