Il piano vetroceramica viene fornito con un cavo di alimentazione
e puó essere utilizzato con una tensione di 220-240 V tra 2 fasi o
tra fase e neutro.

Allaciarlo ad una presa di corrente.

É anché possibile collegare il piano con :
. Trifase 220-240 V3~
. Trifase 380-415 V2N~

P e r   p r o c e d e r e   a l   n u o v o   c o l l e g a m e n t o ,   a t t e n e r s i
scrupolosamente alle indicazioni di sotto indicate.

-  Prima  di  realizzare  il  collegamento,  verificare  che
l'installazione sia protetta da un fusibile appropriato, controllare
la sezione dei fili dell'installazione.
- Girare il piano, con la parte del vetro contro il piano di lavoro,
facendo molta attenzione a proteggere il vetro!

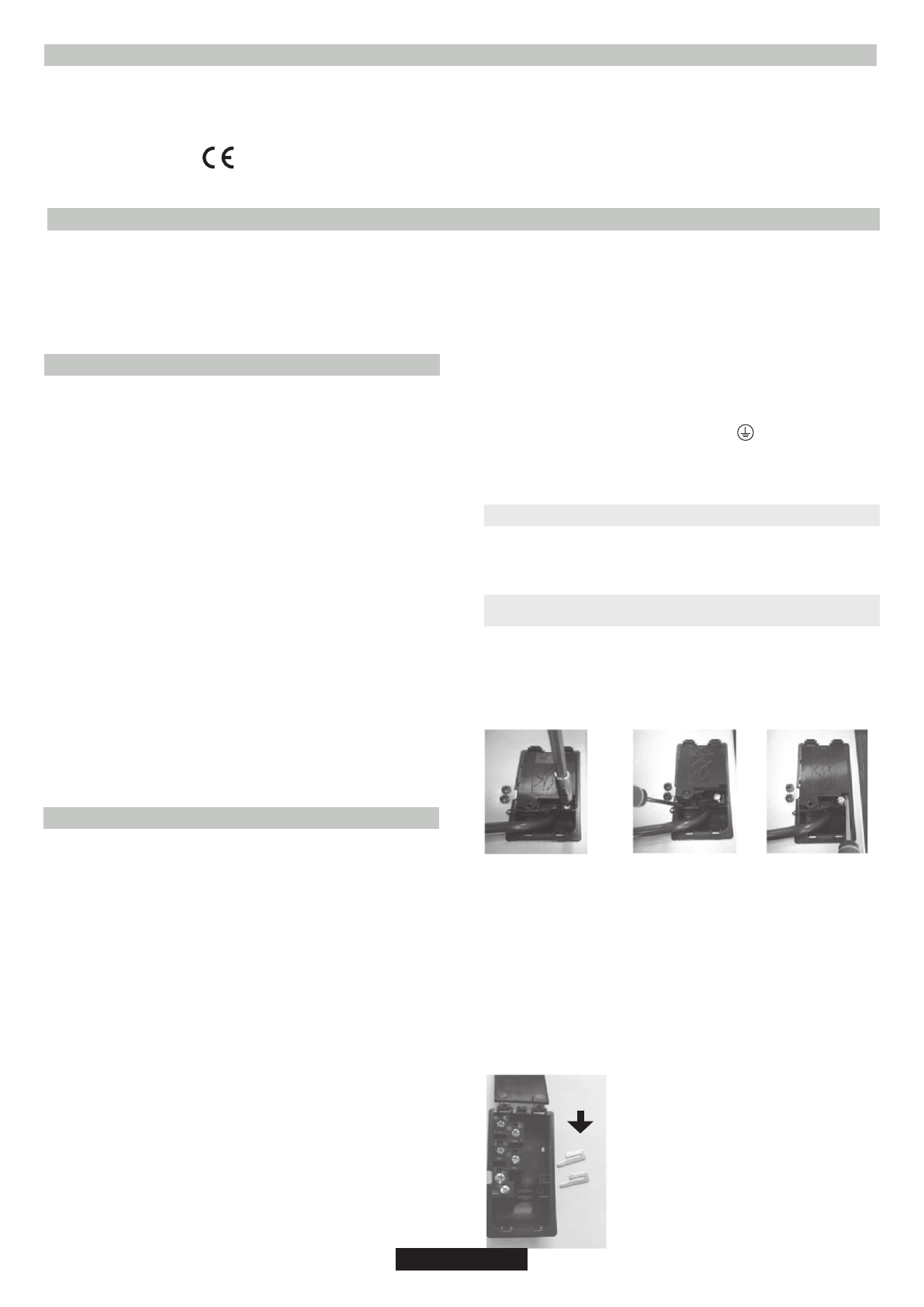

 Per aprire il coperchio della morsettiera:

1

         2                                 3

- Svitare il passacavo "1",
- Individuare le due linguette situate ai lati,
- Inserire la punta di un cacciavite piatto davanti ad ogni
linguetta, "2" e "3", spingere e premere, sollevare il coperchio.

Per liberare il cavo di alimentazione:

-  Svitare  i  viti  della  morsetteria  per  liberare  il  passacavo,  ed

anche i ponticelli (shunt),

- liberare il cavo.

Per procedere al nuovo collegamento :

-  Scegliere  il  cavo  d'alimentazione  attenendosi  sempre  alla
tabella.
- Posizionare il cavo nel passacavo.

-  Spelare  l'estremità  dei  conduttori  e
collegarli  ai  terminali.  Far  riferimento
alle informazioni della tabella seguente
ed  alla  numerazione  presente  sulla
m o r s e t t i e r a ,   i n s e r i r e   i   p o n t i c e l l i
(shunt)  -  I  ponticelli,  che  trovate  nella
morsettiera,  servono  a  collegare  tra
loro diversi punti dei terminali.
-   C h i u d e r e   i l   c o p e r c h i o   d e l l a
morsettiera,
- Avvitare il cavo nel passacavo.

SHUNT

1. AVVERTENZE GENERALI

Perseguendo  una  politica  di  aggiornamento  tecnico-qualitative,  il  produttore  si  riserva  il  diritto  di  apportarvi  modifiche  migliorative,
rispettando le norme vigenti.

Dichiarazione di conformità: questo apparacchio, nelle parti progettate per venire a contatto con cibi, è conforme con le regolamentazioni
espresse nelle direttive EEC 89/109.

Apponendo la marcatura                 su questo prodotto, dichiariamo, sotto la nostra responsabilità, di ottemperare a tutti i requisiti relativi alla
tutela di  sicurezza, salute e ambiente  previsti dalla legislazione europea in essere per questo prodotto.

Il collegamento e la messa in funzione degli apparecchi elettrodomestici nel loro ambiente è un'operazione delicata che, se non
viene effettuata correttamente, può causare delle conseguenze anche gravi per la sicurezza dei consumatori. Per questo è
importantissimo che l'operazione di collegamento venga svolta da un professionista, che DEVE attenersi alle norme tecniche
in vigore. Se nonostante questa raccomandazione, il consumatore deciderà di realizzare personalmente il collegamento, il
produttore non sarà ritenuto responsabile per eventuali incidenti tecnici sul prodotto, e neppure per eventuali incidenti a cose
o persone.

Il mobile o il supporto in cui deve essere incassato il piano e le
pareti dei mobili attigui devono essere di un materiale resistente
per sopportare una temperatura elevata. Inoltre è necessario che
il  rivestimento  che  ricopre  il  mobile  o  il  supporto  sia  fissato  con
una colla resistente alle alte temperature affinché non si scolli.

Prima dell'installazione (Fig. B/D):

Una  guarnizione  di  tenuta  stagna  è  consegnata  con  il  piano  di
cottura.
- Girare il piano, parte in vetro verso il basso.

- Abbiate cura di proteggere il vetro.

- Mettere la guarnizione avvolta intorno al piano.
-  Abbiate  cura  nell'eseguire  il  lavoro,  in  quanto  tutto  questo
eviterà qualsiasi infiltrazione dentro il mobile di supporto.

  Prevedere  uno  spazio  di  5  cm.  tra  l'apparecchio  e  le  pareti
verticali adiacenti.

  Prevedere  un  divisore  orizzontale  sotto  il  cassone  del  piano,
delle stesse dimensioni del vano. Lasciare almeno 1 cm di spazio
sotto il cassone del piano.

Qualora  venga  installata  una  cappa  sopra  il  piano  cottura,
consultare  le  istruzioni  di  montaggio  della  cappa  nelle  quali  è
riportata la distanza corretta da rispettare.

Qualora  venga  installato  un  pensile  sopra  il  piano  cottura,  la
distanza minima da tenere è di 70 cm.

4. COLLEGAMENTO ELETTRICO

L'installazione deve essere conforme alle norme vigenti del
P a e s e   d ' i n s t a l l a z i o n e .   I l   p r o d u t t o r e   d e c l i n a   o g n i
responsabilità  nel  caso  questa  disposizione  non  venga
rispettata.

Attenzione : Non possiamo essere ritenuti responsabili per
incidenti o per le eventuali conseguenze di incidenti dall'uso
di un apparecchio non collegato a terra o cui la messa a terra
sia difettosa.

-  Prima  di  effettuare  il  collegamento,  controllare  la  tensione
d'alimentazione  indicata  sul  contatore,  la  regolazione  del
disgiuntore, il calibro del fusibile e la continuità della "terra".

-  Il  collegamento  alla  rete  deve  essere  effettuato  mediante  una
presa di corrente munita di messa a terra o mediante dispositivo a
interruzione omnipolare conforme ai normi del paese
d'installazione.

  Se  l'unità  è  dotata  di  una  presa,  l'installazione  deve  essere
eseguita in modo tale che l'uscita della presa sia accessibile.

 Il filo giallo/verde del cavo di alimentazione elettrica deve essere
collegato alla messa a terra sia dell'alimentatore che dei terminali
dell'unità.

Per qualsiasi domanda relativa al cavo di alimentazione, rivolgersi
al Servizio di Assistenza o ad un tecnico qualificato.

3. INSERIMENTO NEL MOBILE

2.

INSTALLAZIONE

13 IT

ATTENZIONE:

Può essere necessario sostituire il cavo di alimentazione;
connettere il cavo seguendo i seguenti colori e codici:

Blu

Neutro/ neutral (N)

Marrone

Fase/ live (L)

Giallo-Verde

Terra/ earth (     )
