ПОДГОТОВКА
➤
Подключение других устройств
Ru
33

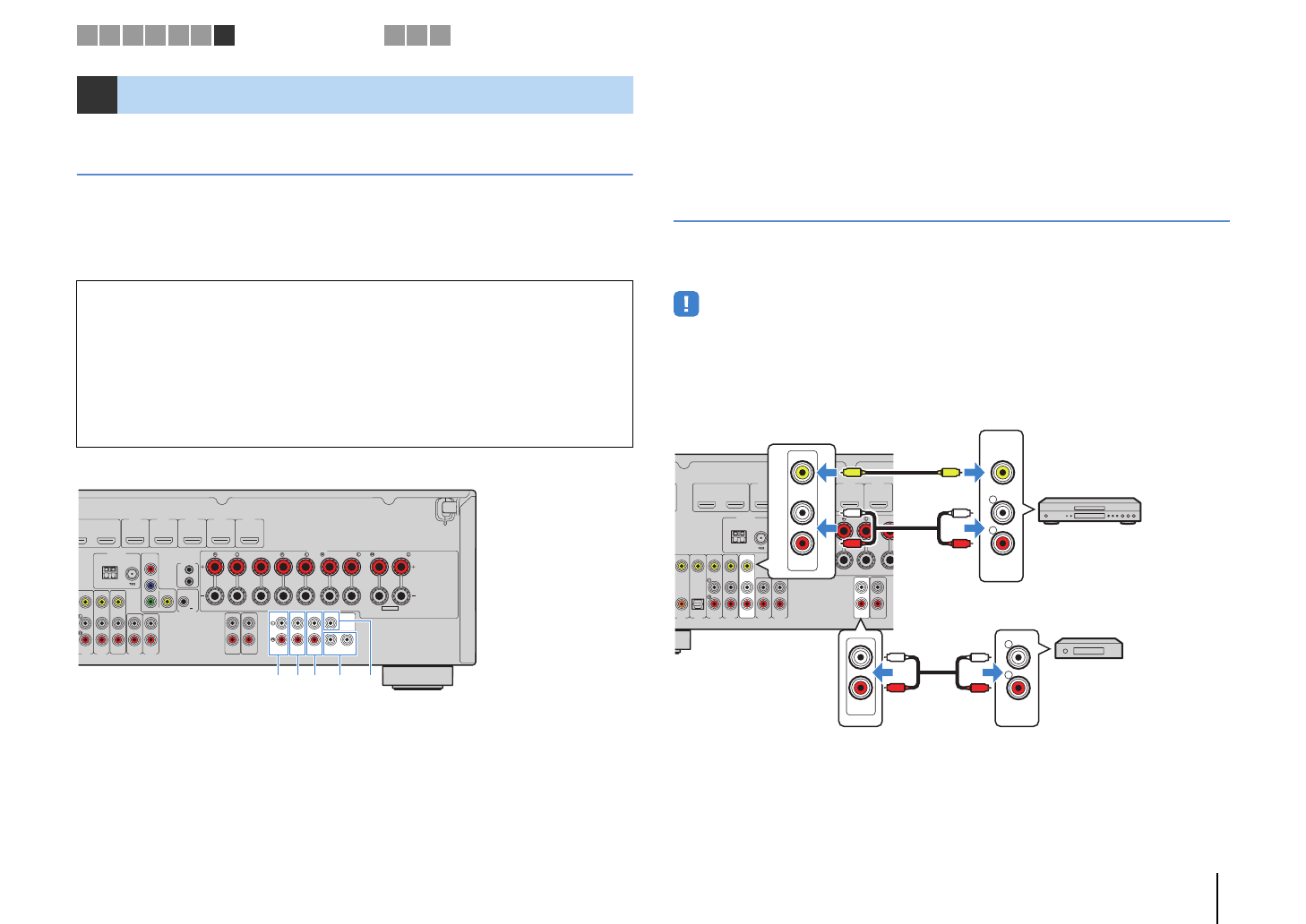

Подключение внешнего усилителя мощности
(Только для RX-V773)
При подключении внешнего усилителя мощности (предварительного усилителя)
для усиления выходного сигнала колонок подключите входные разъемы усилителя
мощности к гнездам PRE OUT аппарата. Через гнезда PRE OUT будут выводиться
сигналы с таким же числом каналов, что и через соответствующие разъемы SPEAKERS.
1
Гнезда FRONT
Вывод звука фронтальных каналов.
2
Гнезда SURROUND
Вывод звука каналов окружающего звучания.
3
Гнезда SUR. BACK
Вывод звука тыловых каналов окружающего звучания. При использовании только одного
внешнего усилителя для канала тылового окружающего звучания подключите его
к гнезду SINGLE (слева).
4
Гнезда SUBWOOFER1–2
Для подключения к сабвуферу со встроенным усилителем. При подключении
2 сабвуферов через них будет выводиться одинаковый звук.
5
Гнездо CENTER
Вывод звука центральных каналов.
Подключение записывающих устройств
Для подключения записывающих видео/аудиоустройств используются гнезда AV OUT
и AUDIO OUT. Через эти гнезда выводятся аналоговые видео/аудиосигналы, выбранные
в качестве входящего сигнала.
• Для копирования видео- и аудиозаписей с какого-либо видеоустройства подключите это
видеоустройство к гнездам AV 5–6 аппарата.
• Для копирования аудиозаписей с какого-либо аудиоустройства подключите это аудиоустройство
к гнездам AV 5–6 или AUDIO 1–2 аппарата.
• Используйте гнезда AV OUT и AUDIO OUT только для подключения записывающих устройств.
7
Подключение других устройств
Предупреждение
• Во избежание появления громких шумов или искаженных звуков перед подключением
выполните следующие действия.
– Перед подключением колонок извлеките из розетки силовой кабель переменного тока
аппарата и выключите внешний усилитель мощности.
– При использовании гнезд PRE OUT не подключайте колонки к соответствующим разъемам
SPEAKERS.
– При использовании внешнего усилителя, не оснащенного обходом регулирования громкости,
не подключайте к усилителю другие приборы (кроме данного аппарата).
FRONT
CENTER
SURROUND
SINGLE
SURROUND BACK/BI AMP
ZONE 2/PRESENCE
EXTRA SP
AV 5
AUDIO 1
AUDIO 2
AV
OUT
AV 6
COMPONENT
VIDEO
VIDEO
MONITOR OUT
OUT
IN
REMOTE
TRIGGER OUT
AUDIO
OUT
ZONE 2
OUT
FRONT
SURROUND
SUR. BACK
PRE OUT
SINGLE
CENTER
SUBWOOFER
1
2
P
B
Y
P
R
HDMI 1
(BD/DVD)
HDMI 4
HDMI 5
HDMI 3
HDMI 2
ANTENNA
(RADIO)
HDMI
2
OUT
C
FM
AM
SPEAKERS
12V
0.1A
1 2 3 4 5
Аппарат (вид сзади)
FRONT
CENTE
AV 3
AV 4
AV 5
AUDIO 1
AUDIO 2
AV
OUT
AV 6
VIDEO
OPTICAL
(TV)
COAXIAL
COMPONENT
VIDEO
VIDEO
MONITOR OUT
OUT
IN
REMOTE
TRIGGER OUT
AUDIO
OUT
ZONE 2
OUT
P
B
Y
P
R
HDMI 1
(BD/DVD)
HDMI 4
HDMI 5
HDMI 3
HDMI 2
ANTENNA
(RADIO)
HDMI
1
2
OUT
ARC
FM
AM
12V
0.1A
R
L
AUDIO
R
L
AUDIO
AUDIO
OUT
AV
OUT
VIDEO
V
V
L
R
L
R
L
R
L
R
Аппарат
(вид сзади)
Гнезда AV OUT
Видео / аудиовход
Записывающее
видеоустройство
Записывающее
аудиоустройство
Аудиовход
Гнезда AUDIO OUT
1 2 3 4 5 6 7
Прочие подключения
8 9 10
