ПОДГОТОВКА
➤
Подключение воспроизводящих устройств
Ru
29
■

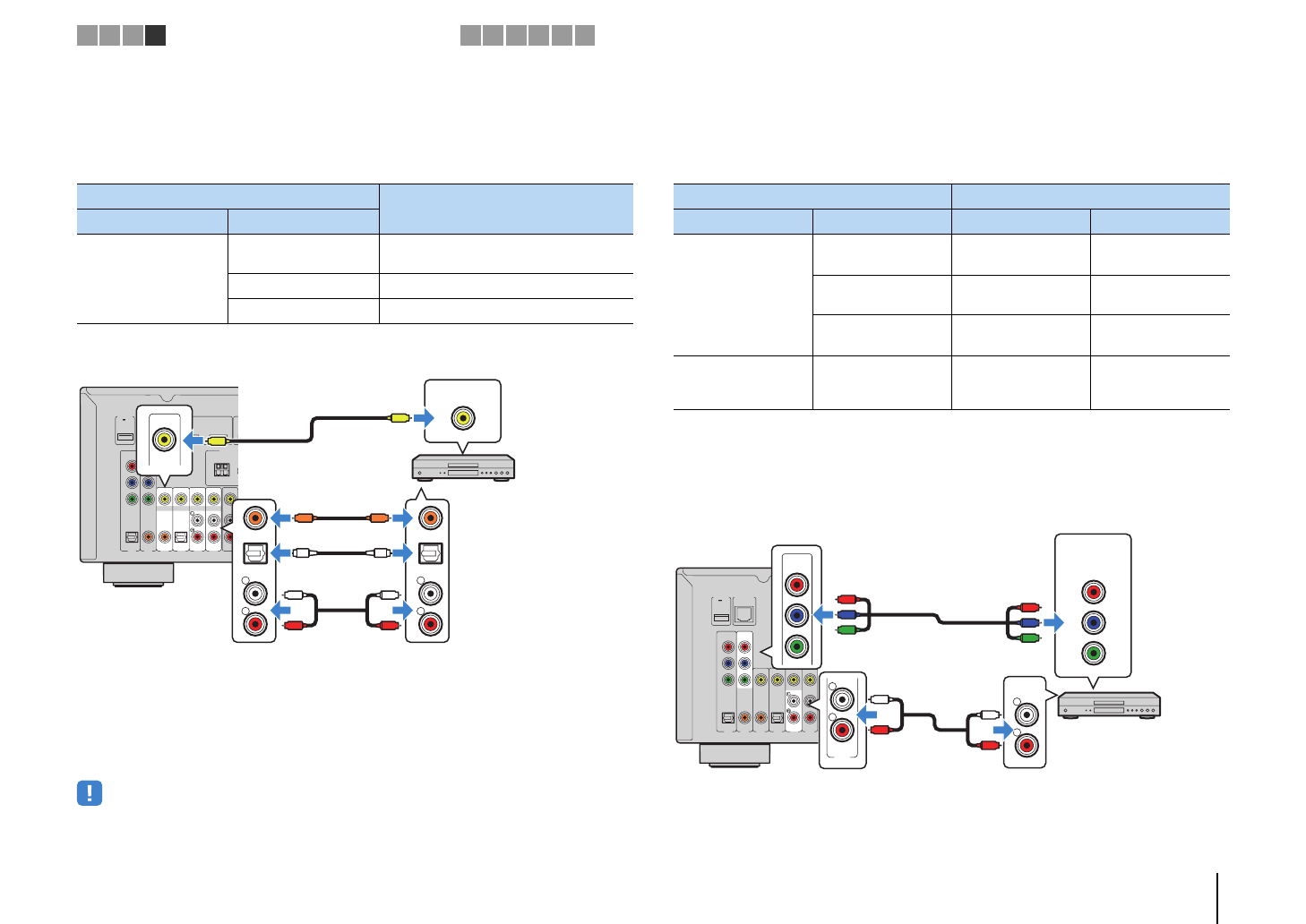

Подключение композитного видео
Подключите видеоустройство к аппарату с помощью штекерного видеокабеля
и аудиокабеля (цифрового коаксиального кабеля, цифрового оптического кабеля
или штекерного стереокабеля). Выберите набор входных гнезд на аппарате
в зависимости от набора выходных аудиогнезд видеоустройства.
Если в качестве источника входного сигнала аппарата выбрать AV 3–6,
видео/аудиосигнал, который воспроизводится на видеоустройстве,
будет выводиться через аппарат.
• Для просмотра видеоизображений, которые выводятся через гнезда AV 3–6 (VIDEO),
нужно подключить телевизор к гнезду HDMI OUT (c. 23 – 26) или к гнезду MONITOR OUT
(VIDEO) (c. 27) аппарата.
■
Изменение сочетания гнезд видео/аудиовходов
Если комбинация входных видео/аудиогнезд на аппарате не подходит для
вашего видеоустройства, измените эту комбинацию в соответствии с выходными
гнездами вашего устройства. Можно подключать видеоустройства, в которых
предусмотрены следующие выходные видео/аудиогнезда.
❑
Необходимая настройка
Например, если к гнездам AV 2 (COMPONENT VIDEO) и AV 5 (AUDIO) аппарата
подключено видеоустройство, измените комбинацию настроек следующим образом.
Выходные гнезда на видеоустройстве
Входные гнезда на аппарате
Видео
Аудио
Композитный
видеосигнал
Цифровой
коаксиальный
AV 3 (VIDEO + COAXIAL)
Цифровой оптический
AV 4 (VIDEO + OPTICAL)
Аналоговый (стерео)
AV 5–6 (VIDEO + AUDIO)
COMPONENT
AV 1
AV 2
AV 3
AV 4
AV 5
AV
OUT
AV 6
VIDEO
VIDEO
OPTICAL
OPTICAL
(TV)
COAXIAL
COAXIAL
P
B
Y
P
R
NETWORK
DC OUT
5V
0.5A
(NET)
ANTENNA
(RADIO)
HDMI
1
2
OUT
ARC
AM
R
L
COAXIAL
OPTICAL
(TV)
R
L
COAXIAL
OPTICAL
VIDEO
VIDEO
C
C
L
R
L
R
O
O
V
V
Аппарат (вид
Гнездо AV 3–6 (VIDEO)
Видеовыход
(композитный видеосигнал)
Видеоустройство
Аудиовыход
(цифровой оптический,
цифровой коаксиальный или
аналоговый стереокабель)
Любое из гнезд:
AV 3 (COAXIAL),
AV 4 (OPTICAL),
AV 5–6 (AUDIO)
Выходные гнезда на видеоустройстве
Входные гнезда на аппарате
Видео
Аудио
Видео
Аудио
HDMI
Цифровой
оптический
HDMI 1–5
AV 1 (OPTICAL)
AV 4 (OPTICAL)
Цифровой
коаксиальный
HDMI 1–5
AV 2–3 (COAXIAL)
Аналоговый (стерео)
HDMI 1–5
AV 5–6 (AUDIO)
AUDIO 1–2
Компонентный
видеосигнал
Аналоговый (стерео)
AV 1–2
(COMPONENT
VIDEO)
AV 5–6 (AUDIO)
AUDIO 1–2
COMPONENT
AV 1
AV 2
AV 3
AV 4
AV 5
AV 6
VIDEO
VIDEO
OPTICAL
OPTICAL
(TV)
COAXIAL
COAXIAL
P
B
Y
P
R
NETWORK
DC OUT
5V
0.5A
(NET)
A
HDMI
1
2
OUT
ARC
AM
AV 5
R
L
R
L
AUDIO
L
R
L
R
P
R
P
B
Y
COMPONENT
VIDEO
P
R
P
B
Y
P
R
P
B
Y
Гнезда AV 2
(COMPONENT VIDEO)
Видеовыход
(компонентный видеосигнал)
Гнезда AV 5
(AUDIO)
Видеоустройство
Аудиовыход
(аналоговый стереосигнал)
Аппарат
(вид сзади)
1 2 3 4
Подключение воспроизводящих устройств
5 6 7 8 9 10
