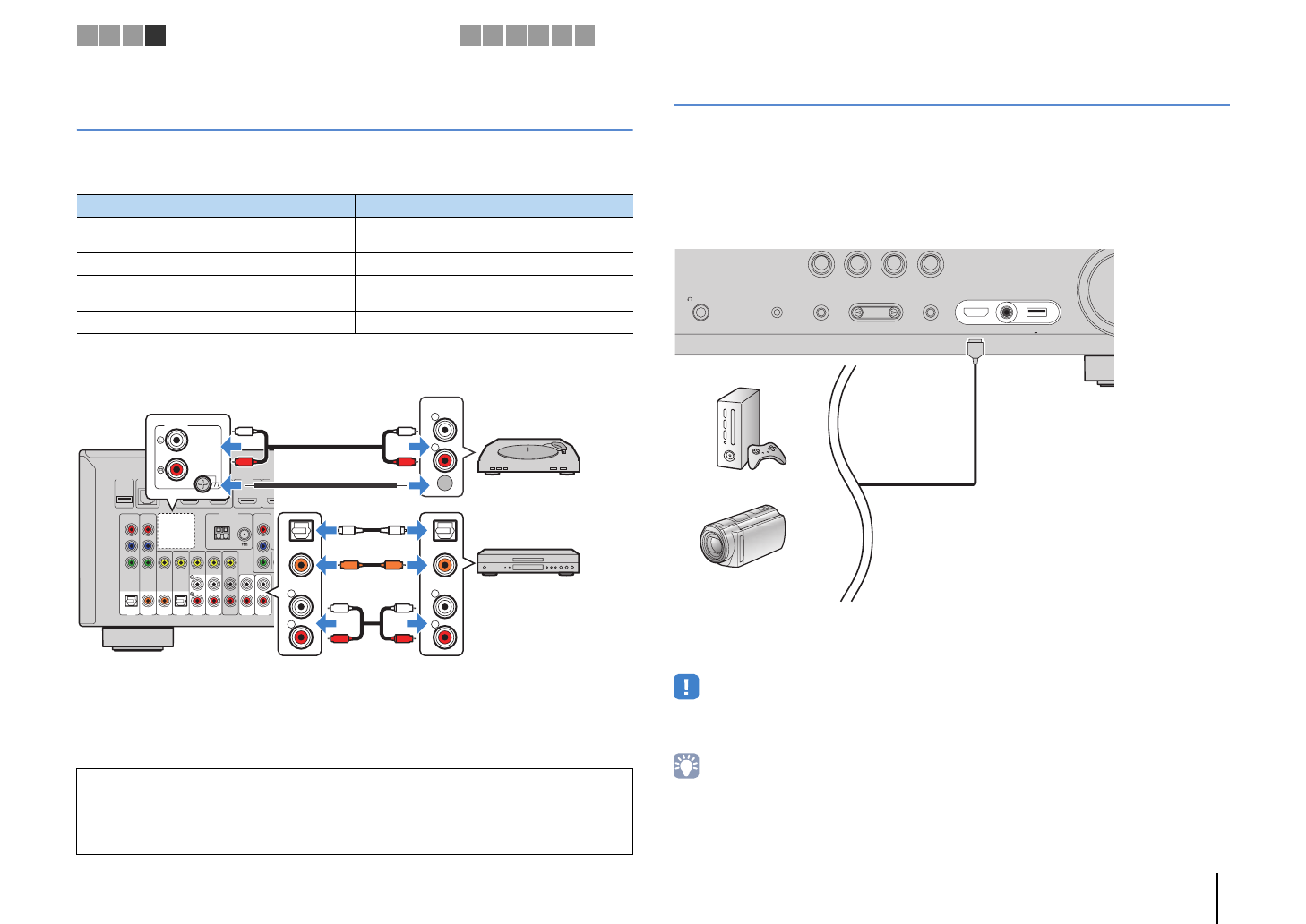

ПОДГОТОВКА
➤
Подключение воспроизводящих устройств
Ru
31
Подключение аудиоустройств
(таких как CD-проигрыватели)
Подключите к аппарату аудиоустройства, например CD-проигрыватели,
MD-проигрыватели или проигрыватель пластинок. Выберите один из следующих
способов подключения в зависимости от набора выходных аудиогнезд аудиоустройства.
* Только RX-V773 (кроме моделей для США и Канады)
Если выбрать источник входного сигнала, нажав кнопки AV 1–6, AUDIO 1–2 или PHONO*,
аудиосигнал, воспроизводимый аудиоустройством, будет выводиться через аппарат.
Подключение к гнездам на передней панели
Гнездо VIDEO AUX можно использовать для временного подключения к аппарату
таких устройств, как игровые консоли и видеокамеры.
Гнездо USB используется для подключения iPod или запоминающего устройства USB.
Подробнее об этом см. в разделах “Подключение iPod” (c. 58) или “Подключение
запоминающего устройства USB” (c. 62).
Перед подключением устройства к аппарату убедитесь, что устройство остановлено,
и уменьшите громкость на аппарате.
Если в качестве источника входного сигнала аппарата выбрать “V-AUX”, нажав кнопку
V-AUX, видео/аудиосигнал, который воспроизводится на устройстве, будет выводиться
через аппарат.
• Для просмотра видеоизображений, которые выводятся через гнездо VIDEO AUX (HDMI IN), нужно
подключить телевизор к гнезду HDMI OUT аппарата (c. 23–26).
• Необходимо подготовить кабель HDMI, который соответствует выходным гнездам используемого устройства.
• При выборе “USB” в качестве источника входного сигнала видеосигналы, входящие в гнездо VIDEO,
выводятся из гнезд HDMI OUT и MONITOR OUT (VIDEO).
Выходные аудиогнезда аудиоустройства
Выходные аудиогнезда на аппарате
Цифровой оптический
AV 1 (OPTICAL)
AV 4 (OPTICAL)
Цифровой коаксиальный
AV 2–3 (COAXIAL)
Аналоговый (стерео)
AV 5–6 (AUDIO)
AUDIO 1–2
Проигрыватель (PHONO)
PHONO*
При подключении проигрывателя
(Только RX-V773 [кроме моделей для США и Канады])
• Гнездо PHONO аппарата совместимо с MM-картриджем. Для подключения проигрывателя
с MC-картриджем с низким уровнем выхода используйте повышающий трансформатор.
• Подключение проигрывателя к разъему GND аппарата может уменьшить шум сигнала.
COMPONENT
AV 1
AV 2
AV 3
AV 4
AV 5
AUDIO 1
AUDIO 2
AV
OUT
AV 6
VIDEO
VIDEO
OPTICAL
OPTICAL
(TV)
COAXIAL
COAXIAL
COMPONENT
VIDEO
P
B
Y
MONITOR
P
R
P
B
Y
P
R
HDMI 1
(BD/DVD)
NETWORK
DC OUT
5V
0.5A
(NET)
HD
ANTENNA
(RADIO)
HDMI
1
2
OUT
ARC
FM
AM
R
L
COAXIAL
OPTICAL
R
L
COAXIAL
OPTICAL
R
L
PHONO
GND
PHONO
GND
C
C
L
R
L
R
O
O
L
R
L
R
Аудиовыход
(цифровой оптический,
цифровой коаксиальный или
аналоговый стереокабель)
Гнезда AV 1–6
Гнезда
AUDIO 1–2
Аппарат
(вид
сзади)
Видеоустройство
Гнезда PHONO*
Аудиовыход (PHONO)
Проигрыватель
Провод заземления
CONTROL
TV
BD
DVD
NET
RADIO
PHONES
SILENT CINEMA
STRAIGHT
VIDEO
iPod/iPhone/iPad
5V
2.1A
HDMI IN
VIDEO AUX
USB
TONE
PROGRAM
YPAO MIC
HDMI
Игровая приставка
Видеокамера
Аппарат (вид спереди)
1 2 3 4
Подключение воспроизводящих устройств
5 6 7 8 9 10
