ФУНКЦИИ
➤
Названия компонентов и их функции
Ru
12

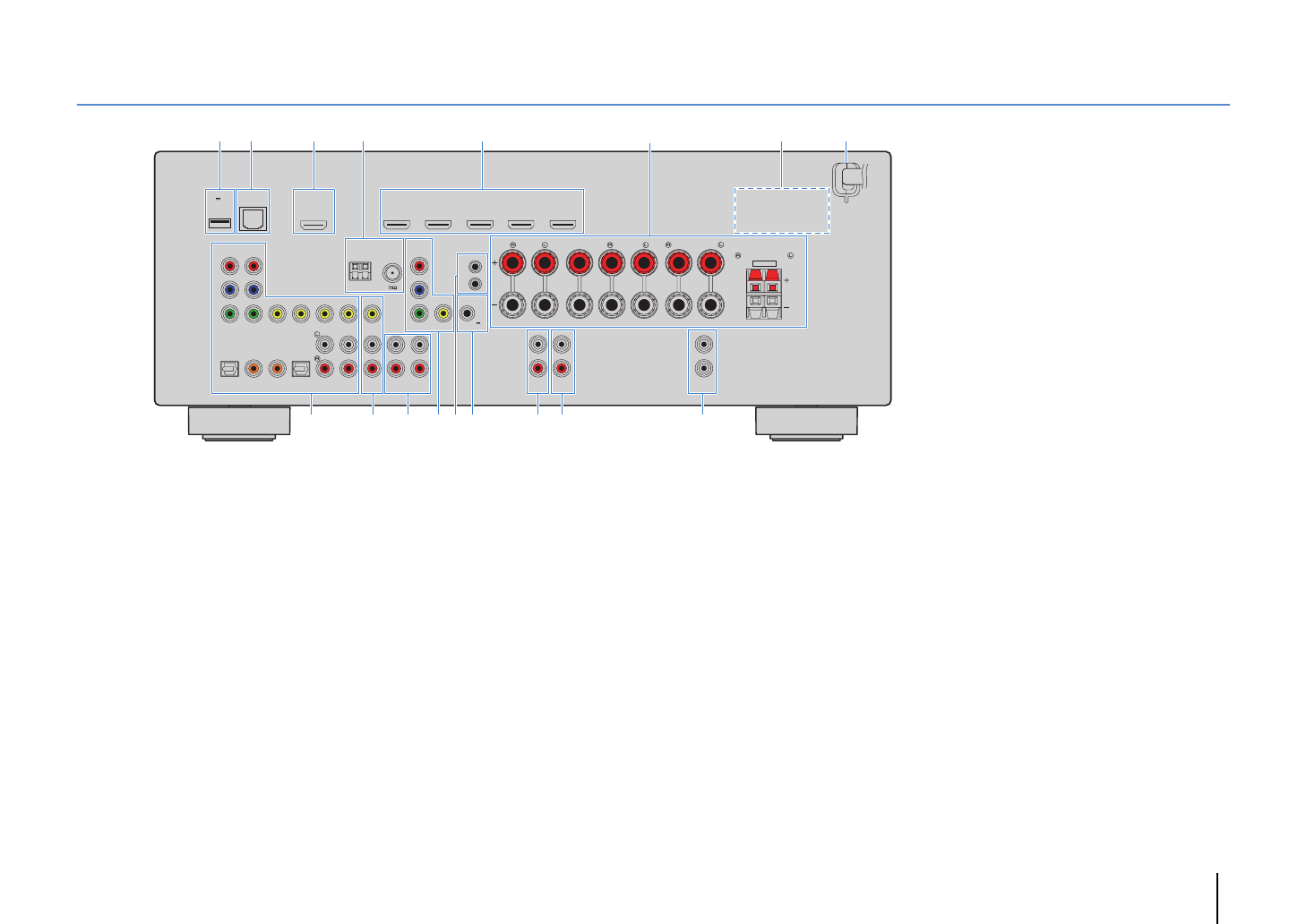

Задняя панель (RX-V673)
1
Гнездо DC OUT
Для подключения к дополнительной принадлежности.
2
Гнездо NETWORK
Для подключения к сети (c. 32).
3
Гнездо HDMI OUT
Для подключения к HDMI-совместимому телевизору для
вывода видео-/аудиосигналов (c. 23). При использовании
функции ARC аудиосигнал телевизора может также
вводиться через гнездо HDMI OUT.
4
Гнезда ANTENNA
Для подключения к антеннам FM и AM (c. 32).
5
Гнезда HDMI 1–5
Для подключения к воспроизводящим устройствам,
совместимым со стандартом HDMI, и для подачи
видео-/аудиосигналов (c. 28).
6
Разъемы SPEAKERS
Для подключения к колонкам (c. 19).
7
VOLTAGE SELECTOR
(Только общая модель)
Выбор положения переключателя в зависимости от
величины напряжения в данном регионе (c. 35).
8
Силовой кабель
Для подключения к настенной розетке переменного
тока (c. 35).
9
Гнезда AV 1–6
Для подключения к воспроизводящим
видео-/аудиоустройствам и ввода видео-/аудиосигнала
(c. 28).
0
Гнезда AV OUT
Для вывода сигнала видео/аудио на записывающее
устройство (например, видеомагнитофон) (c. 33).
A
Гнезда AUDIO 1–2
Для подключения к воспроизводящим
аудиоустройствам и ввода аудиосигнала (c. 31).
B
Гнезда MONITOR OUT
Гнезда COMPONENT VIDEO
Для подключения к телевизору, который поддерживает
компонентный видеосигнал, и для вывода видеосигнала
(c. 27).
Гнездо VIDEO
Для подключения к телевизору, который поддерживает
композитный видеосигнал, и вывода видеосигнала (c. 27).
C
Гнезда REMOTE IN/OUT
Для подключения к продукту Yamaha,
поддерживающему связанное воспроизведение SCENE
(c. 34), или для подключения приемника/передатчика
инфракрасного сигнала, позволяющего управлять
данным аппаратом и другими устройствами из другой
комнаты (c. 74).
D
Гнездо TRIGGER OUT
Для подключения к устройству, поддерживающему
функцию триггера (c. 34).
E
Гнезда AUDIO OUT
Для вывода аудиосигнала на записывающее устройство
(например, кассетную деку) (c. 33).
F
Гнезда ZONE2 OUT
Для подключения внешнего усилителя, используемого
в Zone2, для вывода сигнала аудио (c. 73).
G
Гнезда SUBWOOFER 1–2
Для подключения к сабвуферу с встроенным
усилителем (c. 33).
FRONT
CENTER
SURROUND
SINGLE
SURROUND BACK/BI-AMP
ZONE 2/PRESENCE
COMPONENT
AV 1
AV 2
AV 3
AV 4
AV 5
AUDIO 1
AUDIO 2
AV
OUT
AV 6
VIDEO
VIDEO
OPTICAL
OPTICAL
(TV)
COAXIAL
COAXIAL
COMPONENT
VIDEO
VIDEO
P
B
Y
MONITOR OUT
OUT
IN
REMOTE
TRIGGER OUT
AUDIO
OUT
ZONE 2
OUT
SUBWOOFER
2
1
P
R
P
B
Y
P
R
HDMI 1
(BD/DVD)
NETWORK
DC OUT
5V
0.5A
(NET)
HDMI 4
HDMI 5
HDMI 3
HDMI 2
ANTENNA
(RADIO)
HDMI OUT
ARC
FM
AM
SPEAKERS
12V
0.1A
EXTRA SP
A
E F
G
D
6
B C
:
3
1 2
5
7
8
4
9
* Область вокруг выходных видео-/
аудиогнезд обозначена белым цветом
непосредственно на устройстве, чтобы
избежать ошибок при подключении.
(Модель для США)
