ФУНКЦИИ
➤
Названия компонентов и их функции
Ru
11

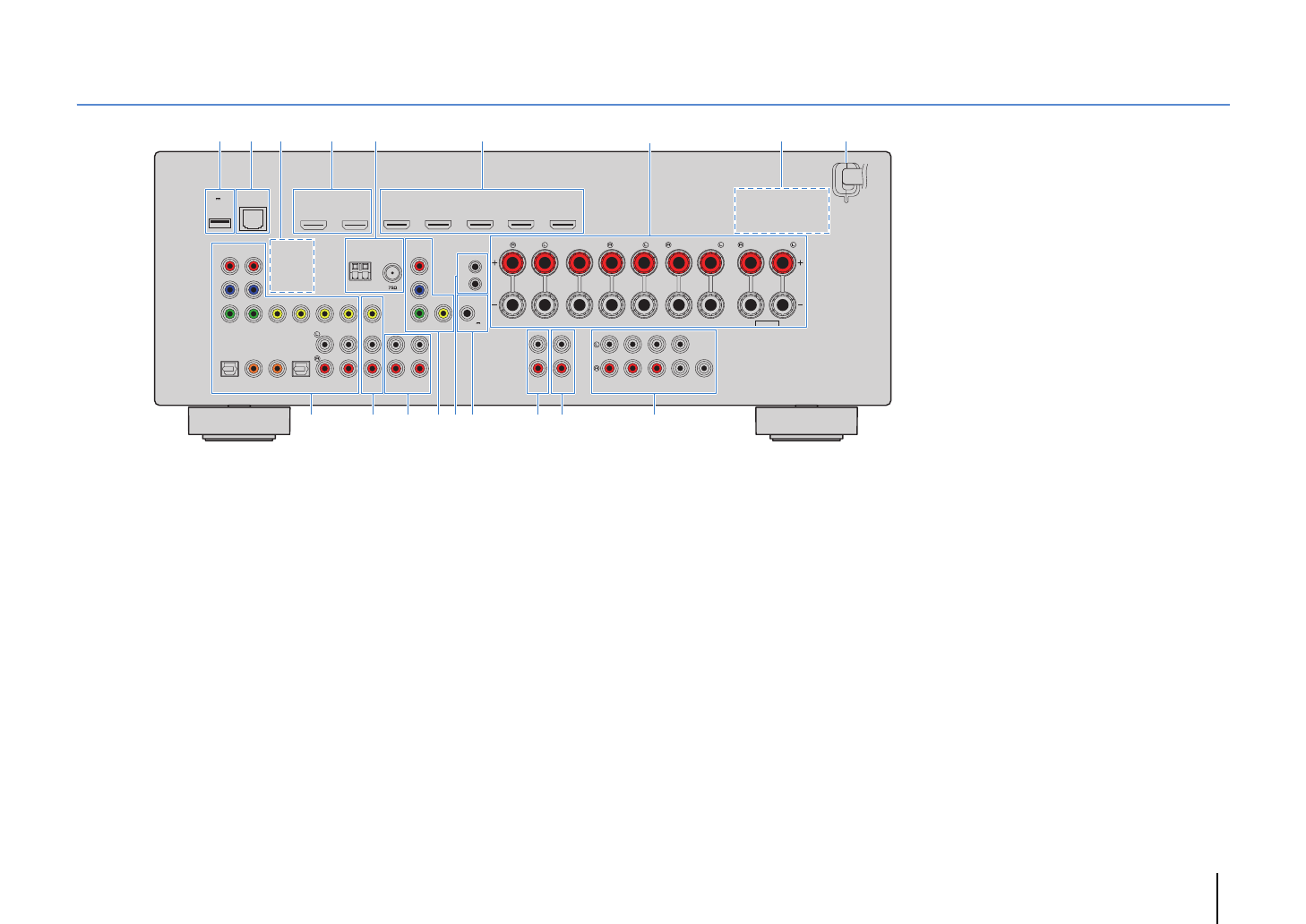

Задняя панель (RX-V773)
1
Гнездо DC OUT
Для подключения к дополнительной принадлежности.
2
Гнездо NETWORK
Для подключения к сети (c. 32).
3
Гнезда PHONO
(Кроме моделей для США и Канады)
Для подключения к проигрывателю (c. 31).
4
Гнезда HDMI OUT 1–2
Для подключения к HDMI-совместимым телевизорам для
вывода видео-/аудиосигналов (c. 23). При использовании
функции ARC аудиосигнал телевизора может также
вводиться через гнездо HDMI OUT 1.
5
Гнезда ANTENNA
Для подключения к антеннам FM и AM (c. 32).
6
Гнезда HDMI 1–5
Для подключения к воспроизводящим устройствам,
совместимым со стандартом HDMI, и для подачи
видео-/аудиосигналов (c. 28).
7
Разъемы SPEAKERS
Для подключения к колонкам (c. 19).
8
VOLTAGE SELECTOR
(Только общая модель)
Выбор положения переключателя в зависимости от
величины напряжения в данном регионе (c. 35).
9
Силовой кабель
Для подключения к настенной розетке переменного тока (c. 35).
0
Гнезда AV 1–6
Для подключения к воспроизводящим видео-/
аудиоустройствам и ввода видео-/аудиосигнала (c. 28).
A
Гнезда AV OUT
Для вывода сигнала видео/аудио на записывающее
устройство (например, видеомагнитофон) (c. 33).
B
Гнезда AUDIO 1–2
Для подключения к воспроизводящим аудиоустройствам
и ввода аудиосигнала (c. 31).
C
Гнезда MONITOR OUT
Гнезда COMPONENT VIDEO
Для подключения к телевизору, который поддерживает
компонентный видеосигнал, и для вывода видеосигнала (c. 27).
Гнездо VIDEO
Для подключения к телевизору, который поддерживает
композитный видеосигнал, и вывода видеосигнала (c. 27).
D
Гнезда REMOTE IN/OUT
Для подключения к продукту Yamaha, поддерживающему
связанное воспроизведение SCENE (c. 34), или для
подключения приемника/передатчика инфракрасного
сигнала, позволяющего управлять данным аппаратом
и другими устройствами из другой комнаты (c. 74).
E
Гнездо TRIGGER OUT
Для подключения к устройству, поддерживающему функцию
триггера (c. 34).
F
Гнезда AUDIO OUT
Для вывода аудиосигнала на записывающее устройство
(например, кассетную деку) (c. 33).
G
Гнезда ZONE2 OUT
Для подключения внешнего усилителя, используемого
в Zone2, для вывода сигнала аудио (c. 73).
H
Гнезда PRE OUT
Для подключения к сабвуферу со встроенным усилителем
или к внешнему усилителю мощности (c. 33).
FRONT
CENTER
SURROUND
SINGLE
SURROUND BACK/BI AMP
ZONE 2/PRESENCE
EXTRA SP
COMPONENT
AV 1
AV 2
AV 3
AV 4
AV 5
AUDIO 1
AUDIO 2
AV
OUT
AV 6
VIDEO
VIDEO
OPTICAL
OPTICAL
(TV)
COAXIAL
COAXIAL
COMPONENT
VIDEO
VIDEO
P
B
Y
MONITOR OUT
OUT
IN
REMOTE
TRIGGER OUT
AUDIO
OUT
ZONE 2
OUT
FRONT
SURROUND
SUR. BACK
PRE OUT
SINGLE
CENTER
SUBWOOFER
1
2
P
R
P
B
Y
P
R
HDMI 1
(BD/DVD)
NETWORK
DC OUT
5V
0.5A
(NET)
HDMI 4
HDMI 5
HDMI 3
HDMI 2
ANTENNA
(RADIO)
HDMI
1
2
OUT
ARC
FM
AM
SPEAKERS
12V
0.1A
B
F G
H
E
7
C D
A
4
1 2
6
3
8
9
5
:
* Область вокруг выходных видео-/
аудиогнезд обозначена белым цветом
непосредственно на устройстве, чтобы
избежать ошибок при подключении.
(Модель для США)
