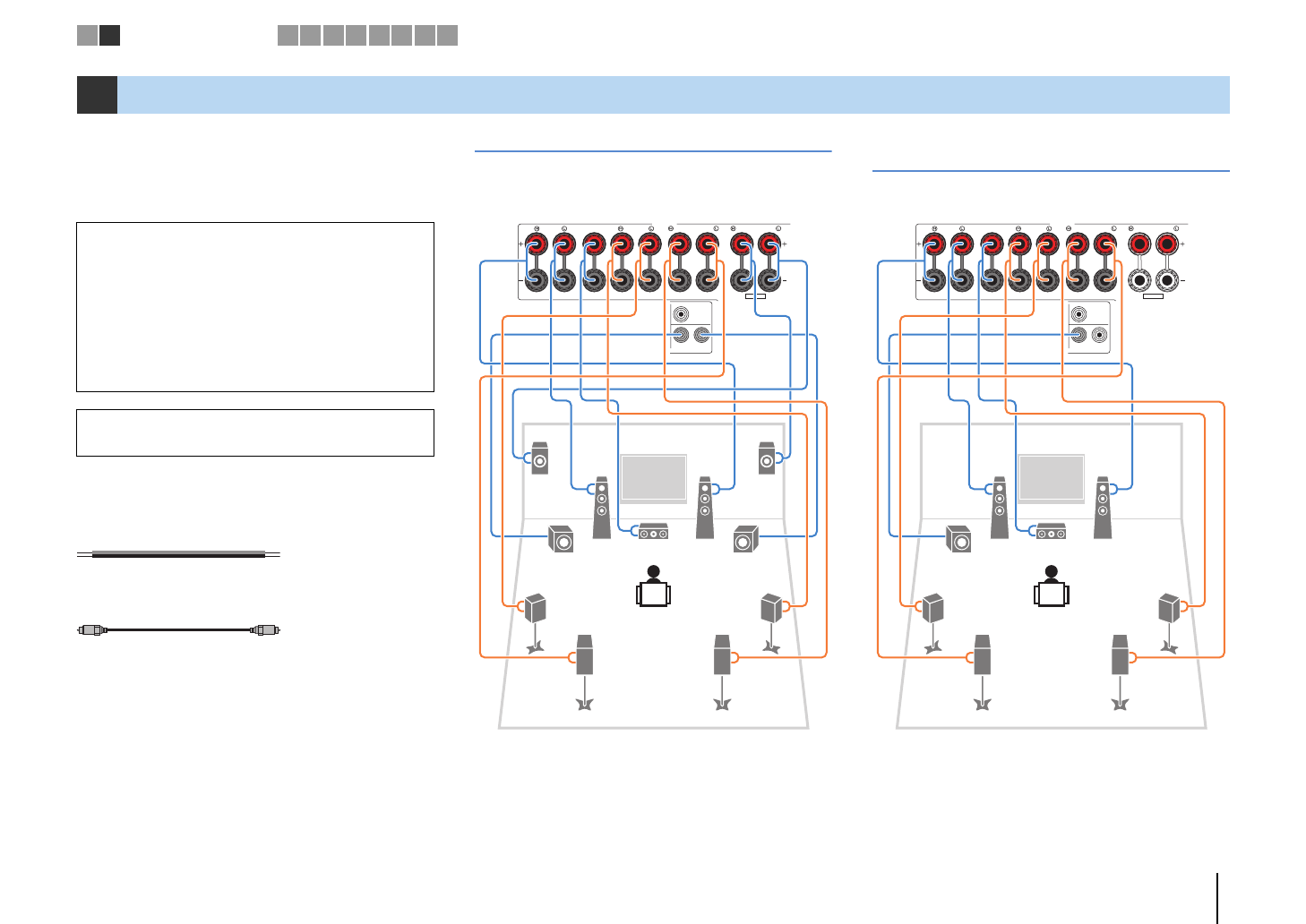

ПОДГОТОВКА
➤
Подключение колонок
Ru
19
Подключите колонки, размещенные в комнате,
к аппарату. в качестве примера далее приведены
схемы подключения для 7.1+2-, 7.1- и 6.1-канальной
систем. При подключении колонок к другим системам
см. схему подключения для 6.1--канальной системы.
Кабели, необходимые для подключения
(продаются отдельно)
Кабели колонок (по числу колонок)
Штекерный аудиокабель
(два для подключения двух сабвуферов).
7.1+2-канальная система
7.1-канальная система (с использованием
тыловых колонок окружающего звучания)
2
Подключение колонок
Предупреждение
• Перед подключением колонок извлеките из настенной
розетки переменного тока силовой кабель аппарата
и выключите сабвуфер.
• Убедитесь, что жилы кабеля колонки не соприкасаются
между собой и не контактируют с металлическими
деталями аппарата. Это может привести к повреждению
аппарата или колонок. в случае короткого замыкания
цепи кабеля колонки при включении аппарата на дисплее
передней панели появится сообщение “Check SP Wires”.
• На иллюстрациях аппарата (вид сзади) в данном разделе
руководстве изображена модель RX-V773.
–
+
–
+
FRONT
CENTER
SURROUND
SINGLE
SURROUND BACK/BI AMP
ZONE 2/PRESENCE
EXTRA SP
AUDIO
OUT
ZONE 2
OUT
FRONT
SURROUND
SUR. BACK
PRE OUT
SINGLE
CENTER
SUBWOOFER
1
2
SPEAKERS
1
6
7
2
3
4
5
9
9
Q
W
Аппарат (вид сзади)
FRONT
CENTER
SURROUND
SINGLE
SURROUND BACK/BI AMP
ZONE 2/PRESENCE
EXTRA SP
AUDIO
OUT
ZONE 2
OUT
FRONT
SURROUND
SUR. BACK
PRE OUT
SINGLE
CENTER
SUBWOOFER
1
2
SPEAKERS
1
6
7
2
3
4
5
9
Аппарат (вид сзади)
