8

Ру

В скобках указаны номера страниц с подробными инструкциями

Индикатор комплекта колонок А или В (26)
Индикатор Аудио Входа
Индикаторы формата источника
и режима прослушивания (23, 27)
Индикаторы настройки тюнера (20)

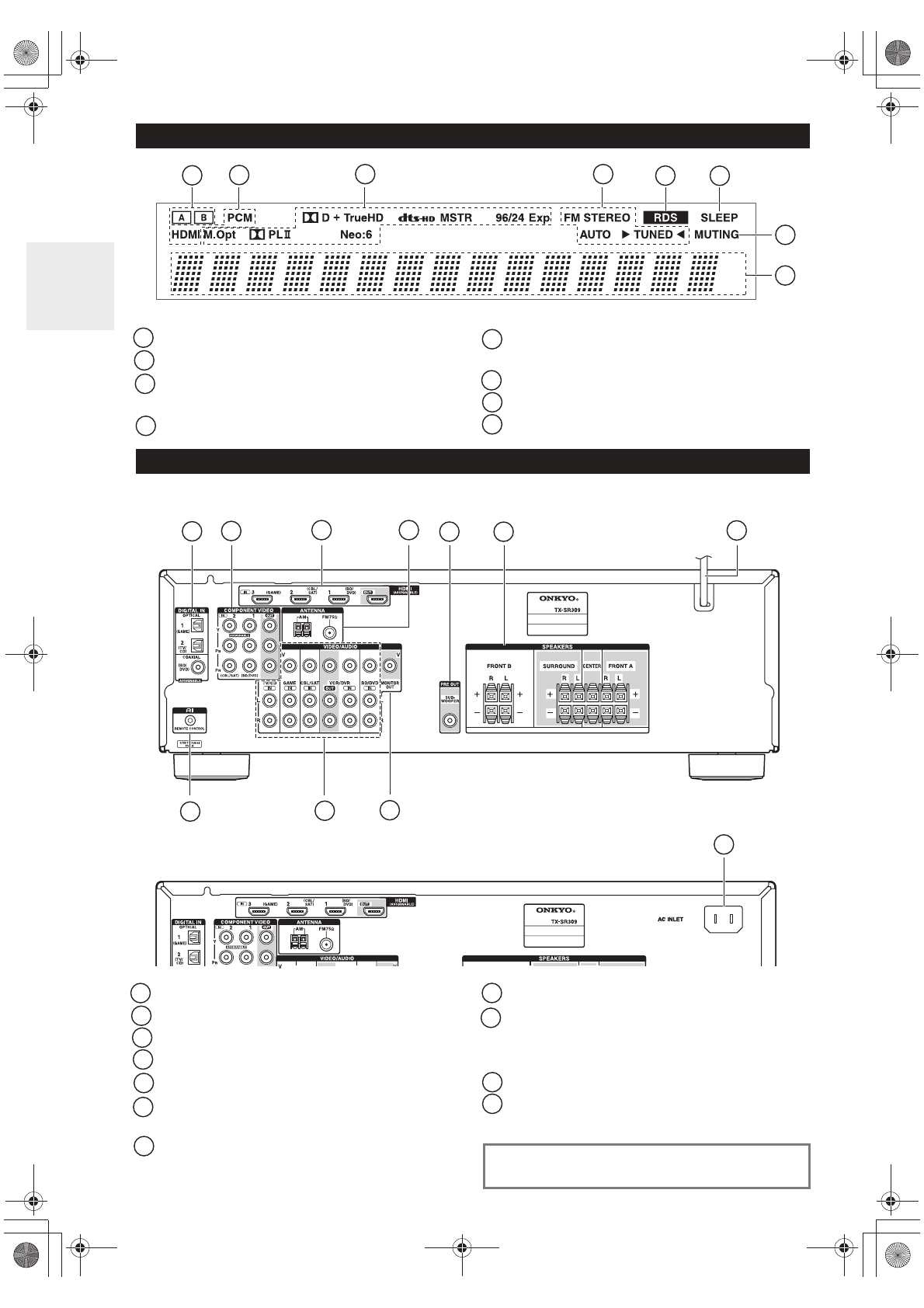

ДИСПЛЕЙ

ЗАДНЯЯ ПАНЕЛЬ

(Североамериканская, европейская, австралийская и азиатская модели)

(Модель для Тайваня)

См.

стр. 10 – 16

 «Подсоединение AV-ресивера»

для получения информации по подключению.

1

1

2

2

3

3

4

4

5

5

6

6

7

7

7

8

8

8

1

2

3

4

5

6

9

10

11

1

2

3

4

5

6

7

8

9

10

11

Индикатор RDS (кроме моделей
для Северной Америки) (21)
Индикатор SLEEP (26)
MUTING (28)
Область сообщений

Разъемы

DIGITAL IN COAXIAL

 и

 OPTICAL

Разъемы

COMPONENT VIDEO IN

 и

OUT

Разъемы

HDMI IN

 и

OUT

Разъемы

FM антенна

  и

АМ антенна

Разъем

 SUBWOOFER PRE OUT

Клеммы для  комплекта АС (

FRONT A,

CENTER, SURROUND, FRONT B

)

Cетевой шнур (Североамериканская,
европейская, австралийская и азиатская модели)

Разъем дистанционного управления по шине

RI

Разъемы композитного видео и аналогового аудио
(

BD/DVD IN, VCR/DVR IN/OUT,  CBL/SAT IN,

GAME IN, TV/CD IN

)

Разъем

MONITOR OUT V

Разъем для съемного сетевого шнура
(Модель для Тайваня)
