Connections

Подсоединение AV ресивера

Подсоединение колоночных кабелей

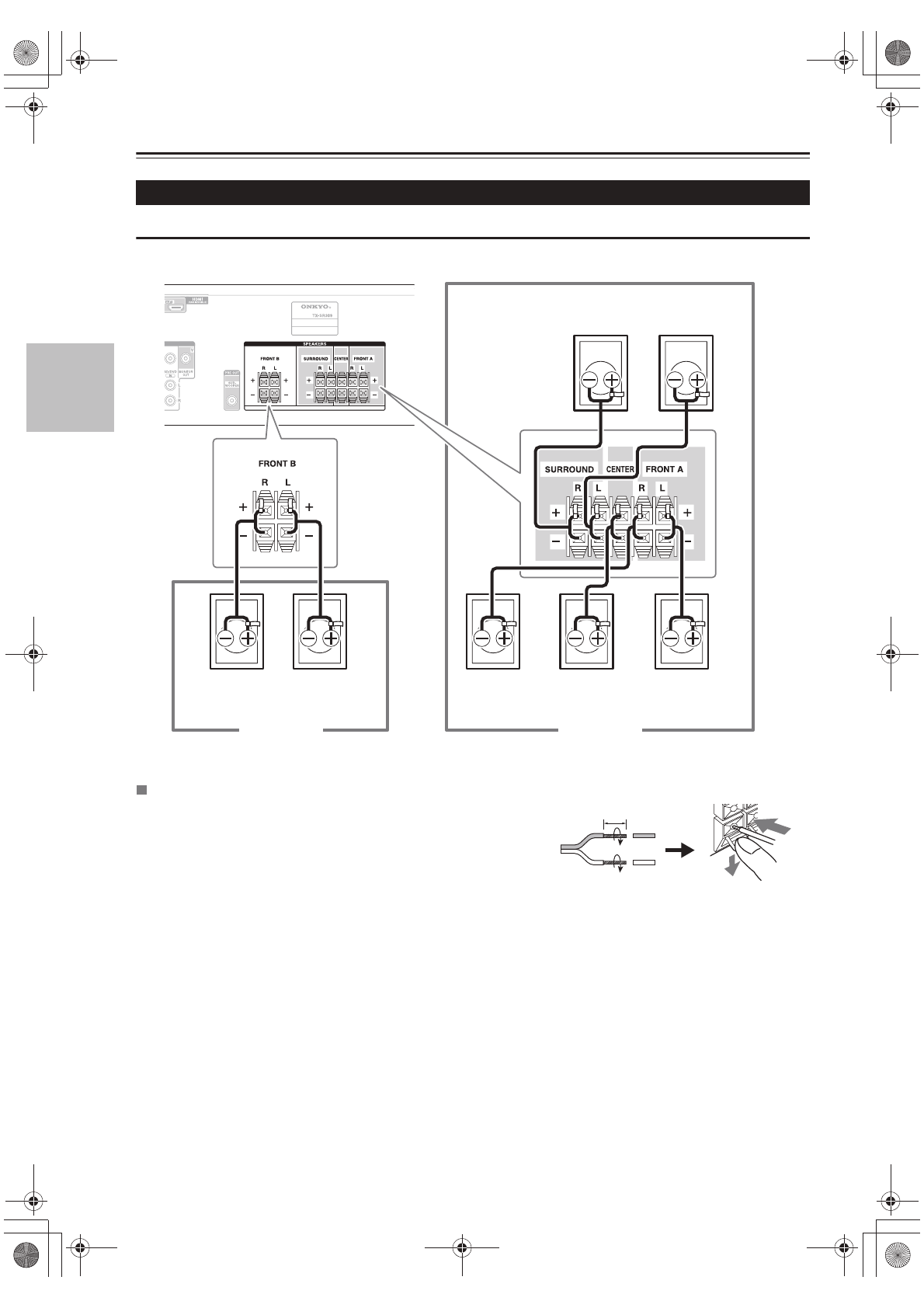

На следующем рисунке представлена схема подсоединения каждого комплекта АС к клеммам.

 Нажимные колоночные клеммы

·  Зачистите примерно по 10 -12 мм изоляции с концов кабеля

   и плотно скрутите жилы проводника.

·  Отогнув пружину клеммы, вставьте зачищенный конец кабеля

   и отпустите головку клеммы.

Подсоединение ваших акустических систем
