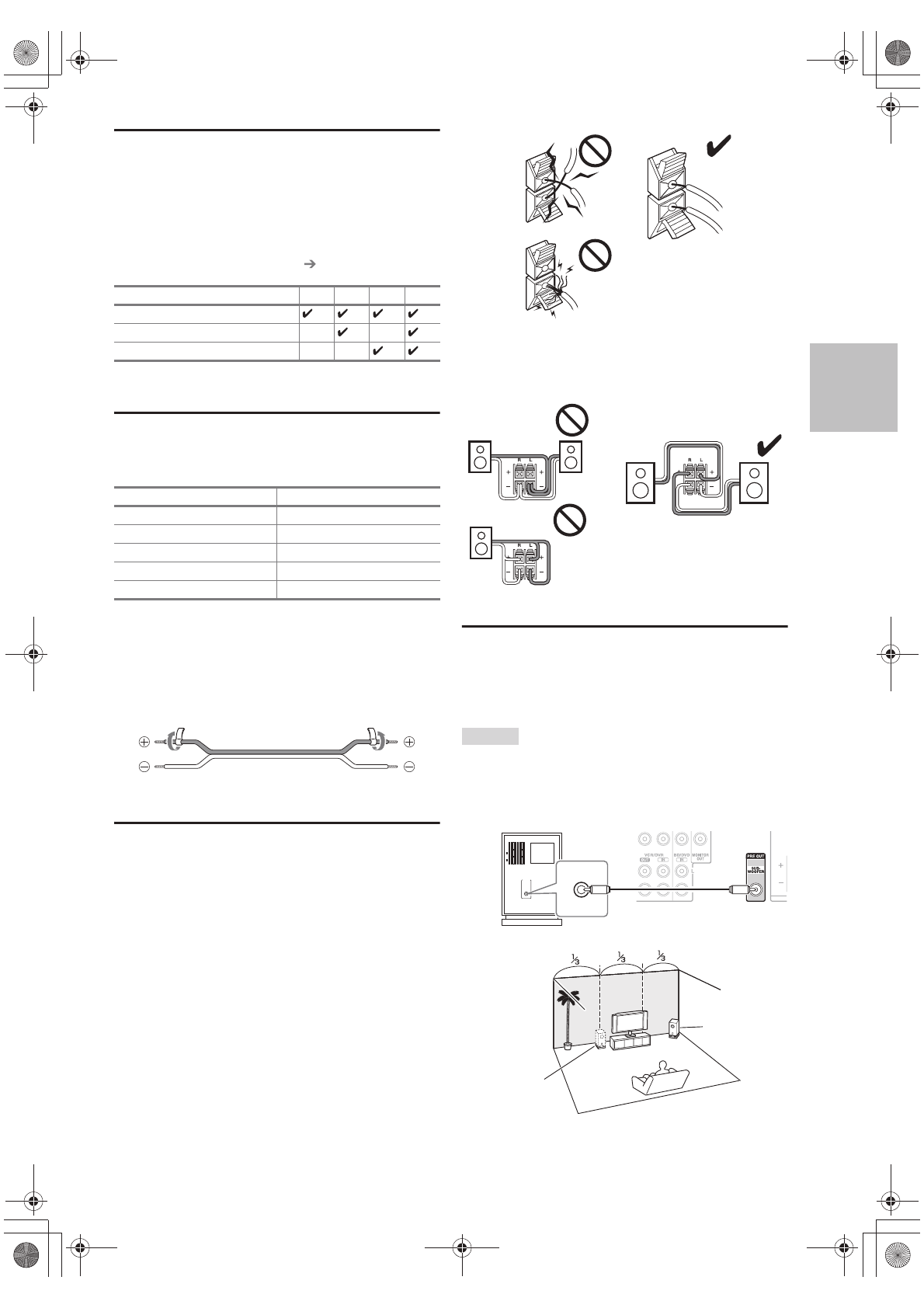

Использование входящих в комплект

цветных наклеек для акустических систем

11

Ру

Конфигурация акустических систем

В нижеследующей таблице показано, какие каналы вы

должны использовать в зависимости от количества

имеющихся у вас акустических систем.

Независимо от того, сколько акустических систем вы

\используете, рекомендуется активный сабвуфер для

действительно мощного и основательного баса.

Для получения наилучшего окружающего звука от

вашей системы, вам понадобится выполнить настройки

акустических систем вручную (

стр.31

).

Плюсовые (+) клеммы для акустических систем на

аудио/видео ресивере имеют цветовую маркировку

для удобства опознавания. (Все минусовые (-) клеммы

являются черными.)

Цветные наклейки в комплекте поставки также имеют

цветовую маркировку, и вы должны прикрепить их к

плюсовой стороне каждого кабеля для громкоговорителя

в соответствие с вышеприведенной таблицей. Все, что

вам надо потом сделать – согласовать цвет каждого

ярлыка с соответствующей клеммой для подключения

громкоговорителя.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

ПРИ ПОДСОЕДИНЕНИИ АС

Прочитайте следующее перед подсоединением

ваших акустических систем:

·

 Вы можете подключить акустические системы с

   импедансом от 6 до 16 Ом. Если вы используете

   акустические системы с меньшим импедансом, и

   используете усилитель при больших уровнях громкости

   длительное время, может быть активирована

   встроенная схема защиты усилителя.

·

 Отсоедините сетевой шнур от настенной розетки перед

   выполнением любых соединений.

·

 Прочитайте инструкции, сопровождающие ваши

   акустические системы.

·

 Уделите особое внимание полярности подключения

   громкоговорителя. Т.е., подключайте плюсовые (+) клеммы

   только к плюсовым (+) клеммам, и минусовые (-) клеммы

   только к минусовым (-) клеммам. Если вы их перепутаете,

   звук будет не в фазе и не натуральным.

·

 Излишне длинные или очень тонкие кабели для акустических

   систем могут повлиять на качество звучания, и их следует

   избегать.

·

 Будьте осторожны, не закорачивайте плюсовые и минусовые проводники.

   Это может повредить ресивер.

·

 Убедитесь, что центральная жила кабеля не касается задней панели ресивера.

   Это может повредить ресивер.

·

 Не подключайте к каждой клемме более одного

   кабеля. Это может повредить ресивер.

·

 Не подключайте один громкоговоритель

   к нескольким клеммам.

Использование активного сабвуфера

Чтобы найти в комнате наилучшее место для сабвуфера,

запустите воспроизведение фильма или музыки со

значительной басовой составляющей. Пробуя различные

местоположения сабвуфера, добейтесь наилучшего звучания

баса на месте слушателя.

Совет:

•

Если ваш сабвуфер не имеет встроенного усилителя и вы

используете внешний усилитель, соедините выходные разъемы

SUBWOOFER PRE OUT со входом внешнего усилителя, а с его

выхода подайте сигнал на сабвуфер.

Число каналов

2

3

4

5

Фронтальные АС
Центральная АС
АС окружающего звука

АС

Цвета клемм

Фронтальный левый канал

белый

Фронтальный правый канал    красный

Тыловой левый канал

 синий

Тыловой правый канал

 серый

LINE INPUT

LINE INPUT

Powered subwoofer

Corner
position

1/3 of wall

position

TX-SR309_En_101221.book  Page 11  Tuesday, December 21, 2010  2

:16 PM

Центральный канал

зеленый
