12

Ру

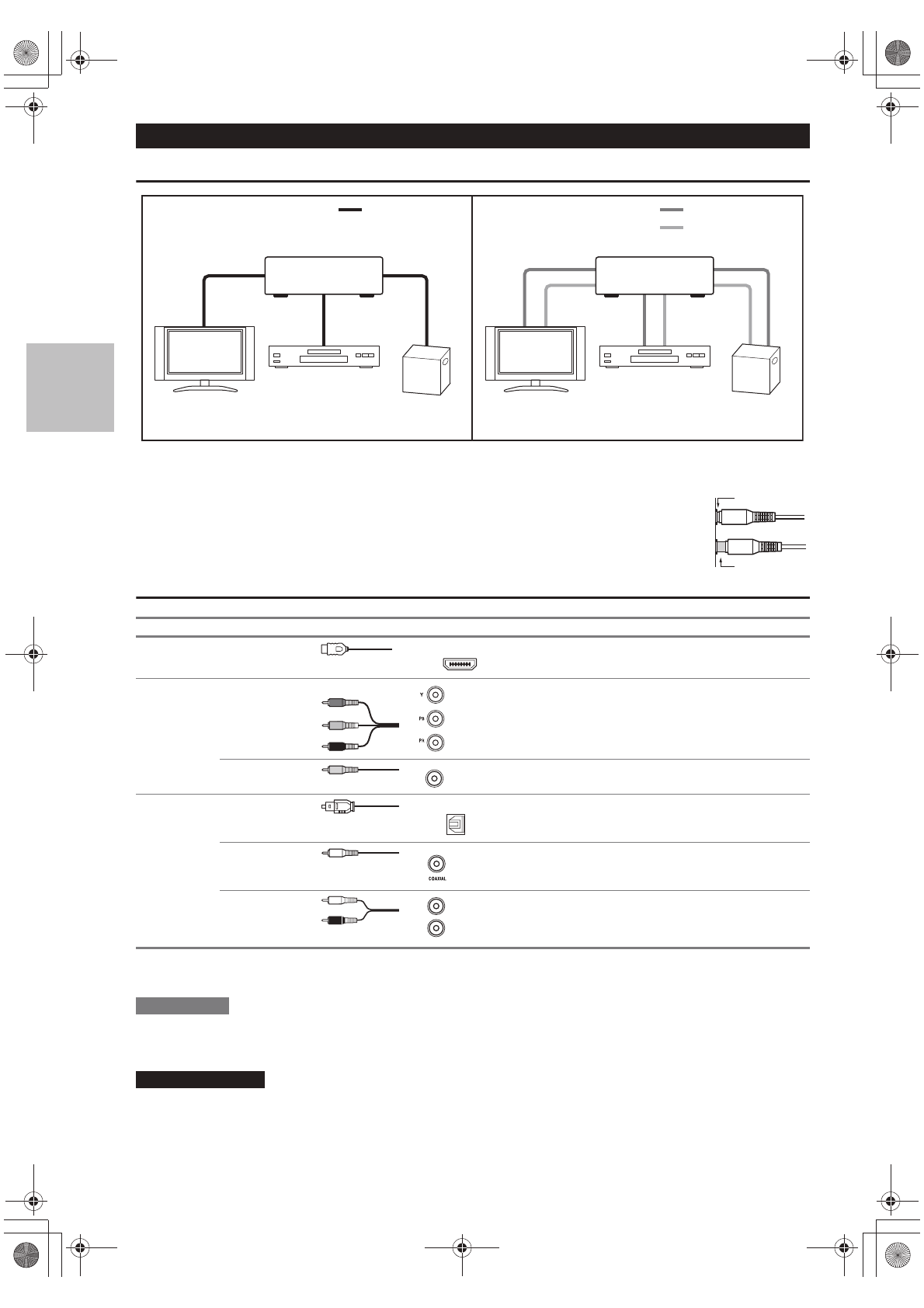

Получение изображения с AV компонентов

•

Перед выполнением каких-либо аудио/видео соединений, прочитайте руководства,

  сопровождающие ваши другие аудио/видео компоненты.

•

Не подключайте сетевой шнур, пока не закончите и дважды не проверите

   все аудио и видео соединения.

•

Для получения хорошего контакта полностью вставляйте штекеры в гнезда.

•

Во избежание помех прокладывайте аудио и видео кабели подальше от шнуров

   питания и колоночных кабелей.

AV КАБЕЛИ И РАЗЪЕМЫ

*

Для входного PCM сигнала допустимые частоты дискретизации составляют 32/44.1/48/88.2/96 кГц.

В случае подсоединения по HDMI допустимы даже частоты 176.4/192 кГц.

Примечания:

•

Данный аудио/видео ресивер не поддерживает соединения SCART.

•

Оптические цифровые разъемы ресивера оборудованы крышками в виде шторок, которые открываются,

   когда оптический разъем вставлен, и закрываются, когда он извлечен. Вставляйте разъемы до конца.

s

removed

.

Предостережение:

•

Для предотвращения повреждения шторки, держите оптический штекер прямо, когда

   вставляете и извлекаете.

Об AV соединениях

Описание

Разъем

Кабель

Сигнал

Видео

и аудио

HDMI соединение передает цифровые видео и

цифровые аудио сигналы.

I

M

D

H

Оптический

цифровой кабель

Коаксиальный

цифровой кабель

Аналоговый

аудио кабель

(RCA)

Другие кабели

HDMI кабель

: видео и аудио

: отдельно видео
: отдельно аудио

Game console

Bluray Disc/

DVD player

TV, projector, etc.

Game console

Bluray Disc/

DVD player

TV, projector, etc.

AV receiver

AV receiver

Правильно!

Неправильно!

HDMI

Y

P

B

P

R

Green
Blue

Red

V

Yellow

OPTICAL

Orange

L

R

White

Red

Видеокабели

Видео

Аудио

Компонентный

видеокабель

Композитный

видеокабель

При компонентном соединении, видеосигнал раскладывается

на два цветоразностных сигнала и сигнал яркости (Y, Pb/Cb, Pr/Cr)

и передается через три кабеля, что обеспечивает наилучшее

качество видео. (Некоторые производители телевизоров

маркируют свои компонентные видео разъемы немного иначе.)

Композитное видео широко используется в телевизорах и

видеомагнитофонах, а также в другом видео оборудовании.

Оптическое цифровое соединение предлагает наилучшее качество

звука и позволяет вам наслаждаться PCM*, Dolby Digital и DTS.

Качество звучания оптического и коаксиального соединений одинаково.

Это соединение передает аналоговый аудио сигнал.

Коаксиальное цифровое соединение предлагает наилучшее качество

звука и позволяет вам наслаждаться PCM*, Dolby Digital и DTS.

Качество звучания оптического и коаксиального соединений одинаково.
