7

Ру

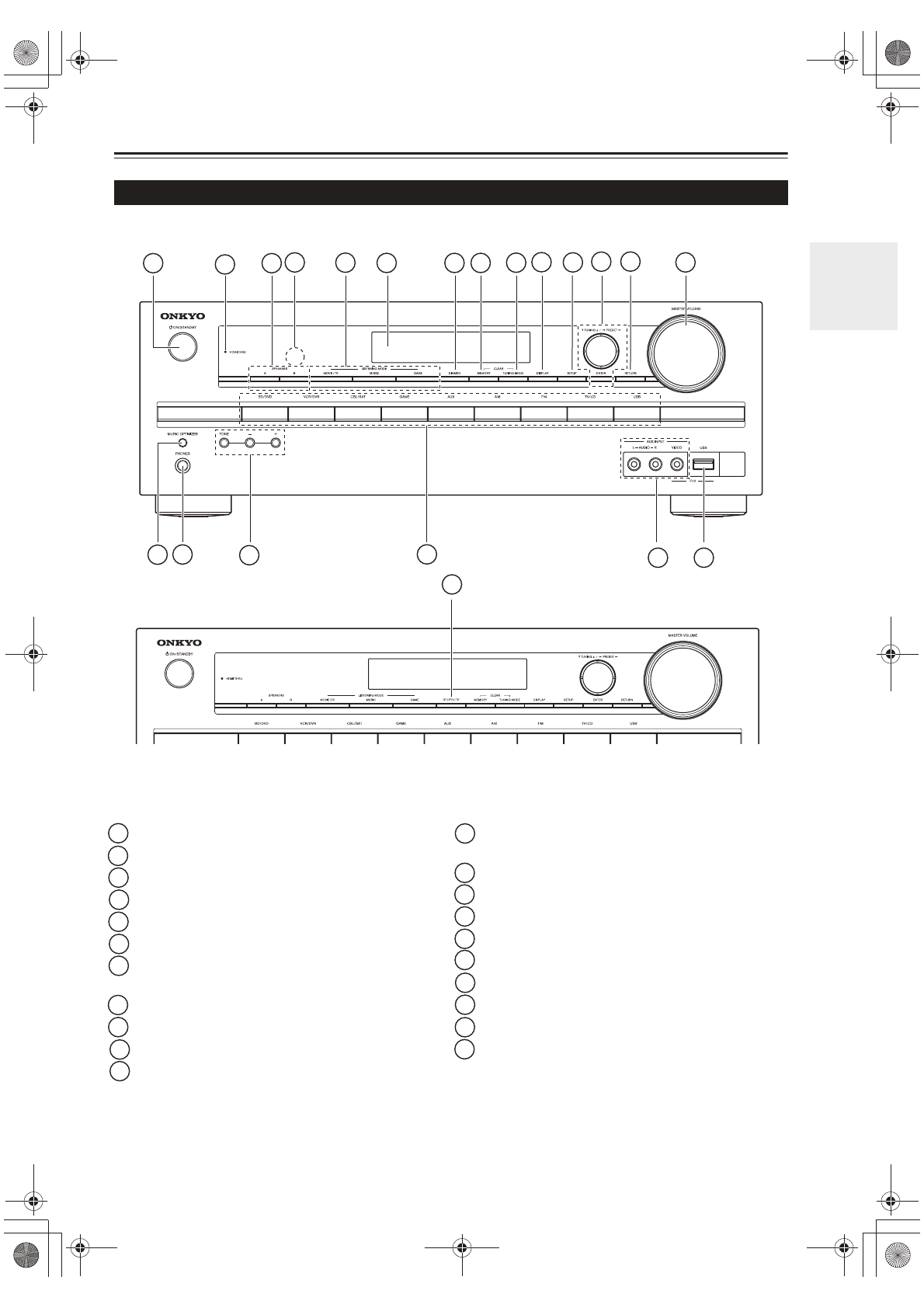

ПЕРЕДНЯЯ И ЗАДНЯЯ ПАНЕЛЬ

В скобках показан номер страницы  с подробными инструкциями.

Кнопка ON / STANDBY (17)
Индикатор HDMI THRU (35)
Кнопки SPEAKERS A и B (26)
Датчик дистанционного управления (4)
Кнопки LISTENING MODE (23)
Дисплей (8)
Кнопка DIMMER (Модель для
Северной Америки и Тайваня) (26)
Кнопка MEMORY (21)
Кнопка TUNING MODE (20)
Кнопка DISPLAY (26)
Кнопка SETUP (29)

2
3
4
5
6
7

8
9

10

11

Кнопки стрелок курсора, TUNING, PRESET
(20, 21) и кнопка ENTER
Кнопка RETURN
MASTER VOLUME (18)
Кнопка Music Optimiser (27, 37)
Гнездо PHONES (28)
Кнопка LEVEL и TONE LEVEL (36)
Кнопки селектора входов (18)
Вход AUX INPUT AUDIO и VIDEO (14, 28)
USB порт (14)
Кнопка RT/PTY/TP
(Европейская, австралийская и азиатская
модели) (22)

13
14
15
16
17
18
19
20

21

Передняя панель

Модель для Северной Америки и Тайваня

Европейская, австралийская и азиатская модели

12

1

1

2

3 4

5

6

7

8

9 10

15 16

17

18

19

20

21

11 12 13

14
