Советы по подсоединению и пути видео сигналов

AV-ресивер поддерживает несколько форматов соединений для совместимости с широким разнообразием

аппаратуры.  Какие соединения вы должны использовать, зависит от того, какие типы соединений поддерживает

ваша аппаратура. Используйте следующие разделы, как руководство.

Примечание:

•

Экранные меню настройки выводятся тогда, когда:

   • Нет видео выхода, или

   • Видео вход имеет разрешение  480p, 576p, 720p, 1080i, или 1080p.

Видео оборудование может быть подсоединено

к ресиверу с помощью следующих видов соединения:

композитное, компонентное или HDMI, последнее

дает наилучшее качество изображения.

Выбирая формат соединений, имейте в виду, что

этот аудио/видео ресивер не преобразует форматы,

так что на выходах получаются видеосигналы с

соответствующих видеовходов без каких-либо

преобразований

Аудио оборудование может быть подключено

к аудио/видео ресиверу при помощи любого

из следующих аудио форматов: аналогового,

оптического, коаксиального или HDMI.

При выборе формата соединения, помните, что

ресивер не выполняет преобразование цифровых

входных сигналов в аналоговый линейный выход

и наоборот. Например, аудио сигналы, подключенные

к входу

OPTICAL

 или

COAXIAL

, не выводятся

на аналоговый выход

VCR/DVR OUT

.

Если сигналы присутствуют более чем на одном входе,

входы будут выбираться автоматически в следующем

порядке по старшинству: HDMI, цифровой, аналоговый.

Экранное меню настройки появляется только на том телевизоре, который подключен к выходу

HDMI OUT

. Если ваш телевизор подсоединен к выходу

MONITOR OUT V

 или

COMPONENT VIDEO

OUT

, используйте дисплей самого AV ресивера для смены настроек.

Форматы видео соединений

Форматы аудио соединений

IN

MONITOR OUT

Bluray Disc/DVDплеер, и т.д.

AV receiver

TV, проектор и т.д.

Composite

Composite

Component

Component

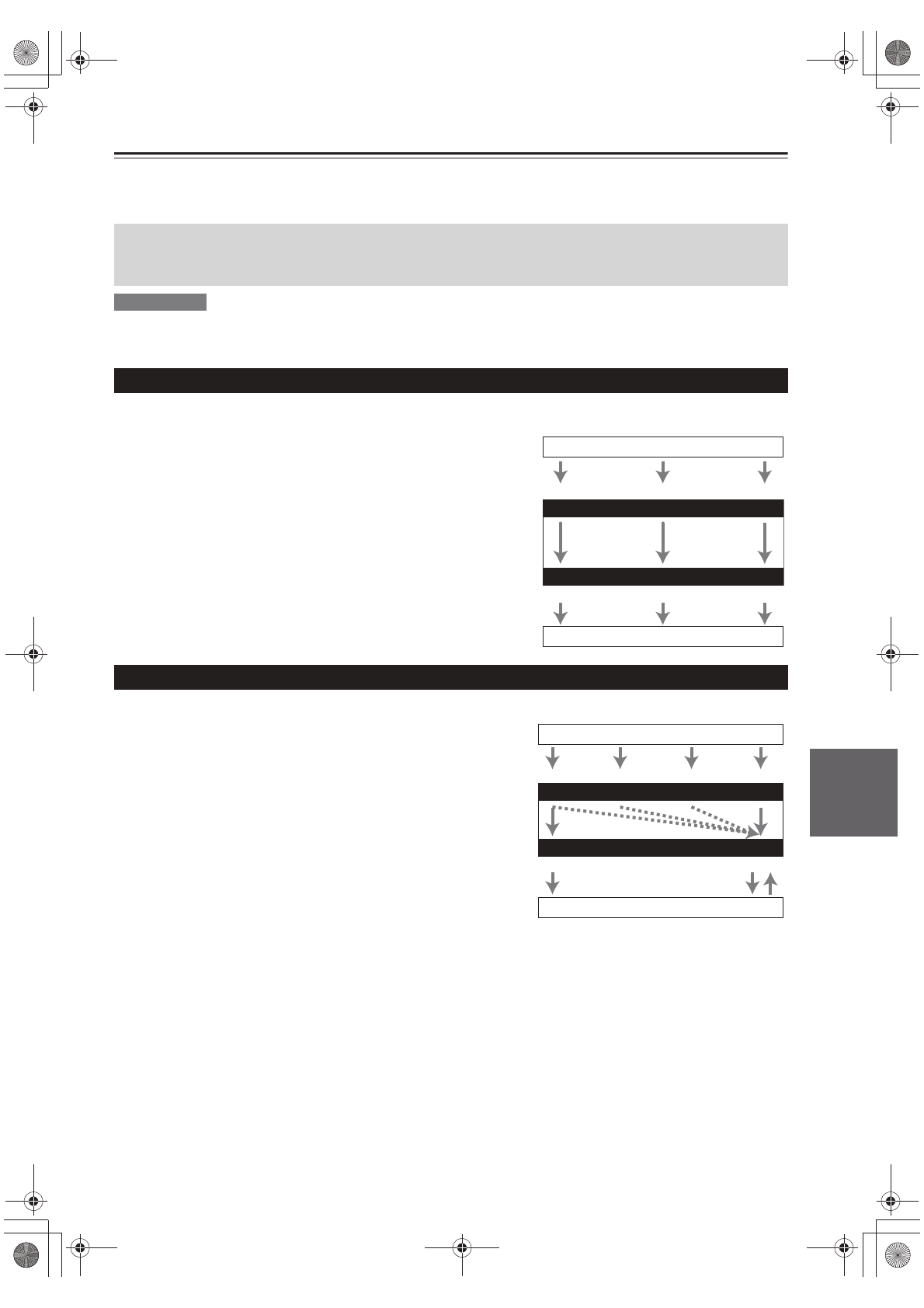

Схема прохождения видео сигнала

HDMI

HDMI

IN

OUT

*

1

*

2

*

1

*

1

*

1

Bluray Disc/DVDплеер, и т.д.

AV receiver

TV, проектор и т.д.

HDMI

Coaxial

 Analog

Схема прохождения аналогового сигнала

HDMI

 Analog

Optical

*1

В зависимости от установки

“Audio TV Out”

(

см. стр. 35

).

Эта установка доступна когда настройка

“Audio Return Ch”

 находится в положении

“Auto”

 (

см. стр. 35

), вы должны выбрать селектор

входа TV/CD, а ваш телевизор должен поддерживать

функцию ARC.

*2
