17
Ру
).

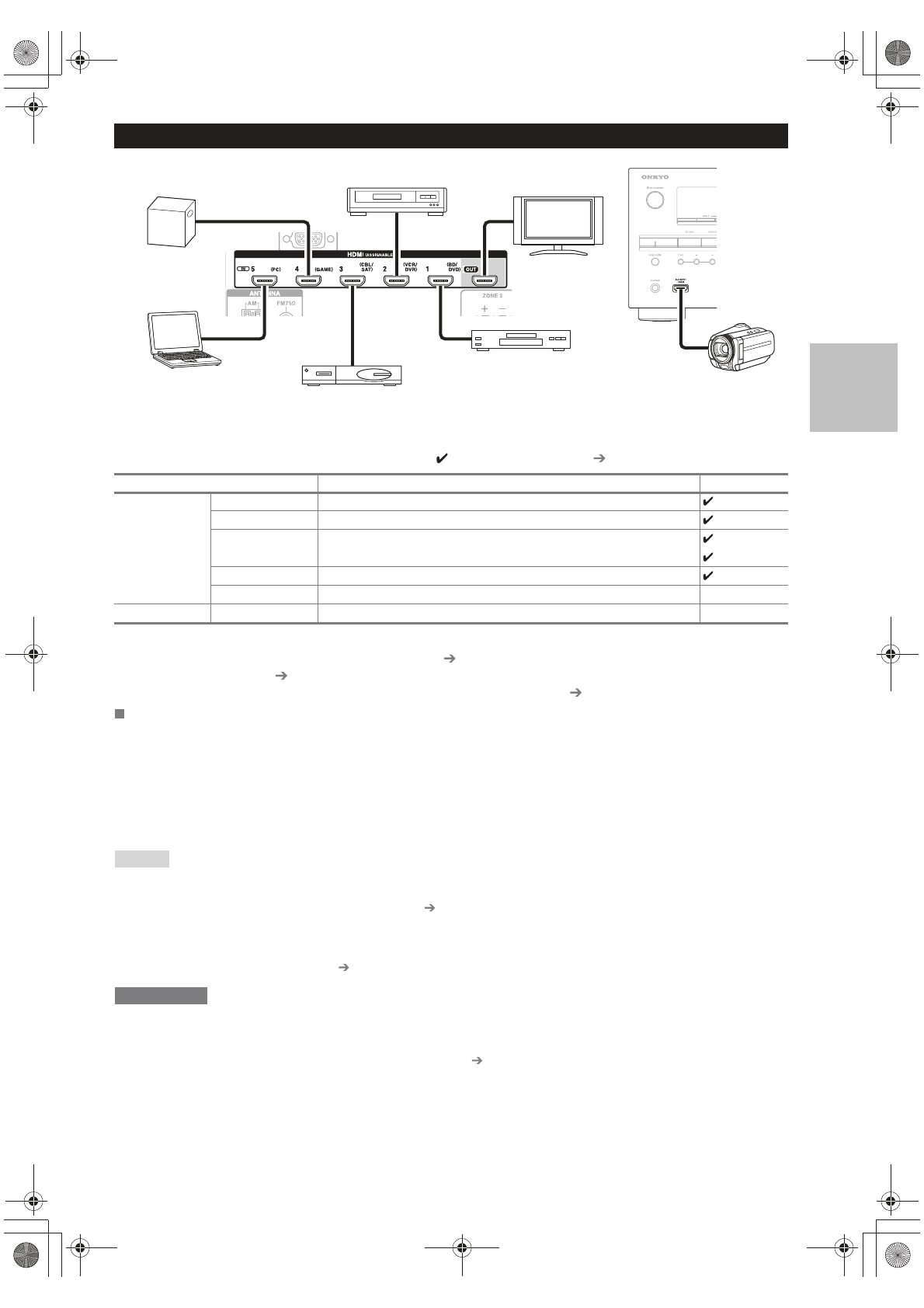

Connecting Components with HDMI
HDMI IN
Персональный компьютер
AUX INPUT HDMI
Камкордер
Game console
VCR or DVD recorder/Digital Video Recorder
TV, projector,
etc.
Satellite/cable settop box, etc.
Bluray Disc/DVD player
Camcorder
Personal computer
Подсоедините ваши компоненты к соответствующим разъемам.
Назначение разъемов по умолчанию приведено в Таблице ниже.
Назначение разъемов, отмеченных знаком «галочка» может быть изменено
(
стр. 44
).
За разъяснениями обращайтесь также в разделы:
•
«Советы по подсоединению и пути видео сигналов» ( )
•
«Об интерфейсе HDMI» ( )
•
«Использование RIHD-совместимых телевизоров, плееров и рекордеров» ( ).
стр. 81
стр. 83
стр. 84
Функция канала возврата аудио сигнала Audio return channel (ARC)
Функция возврата аудио сигнала (ARC) позволяет HDMI-совместимому телевизору посылать аудио поток обратно
на разъем
HDMI OUT
AV ресивера.
• Эту функцию можно использовать, если:
- ваш телевизор должен поддерживать функцию ARC
- выбран селектор
TV/CD
- настройка
“HDMI Ctrl (RIHD)”
должна быть в положении
“On”
(см.
стр. 56
).
- установка
Audio return channel (ARC)
в положении
«Auto»
(см.
стр. 57
).
Совет
•
Для прослушивания звука, принимаемого на входы
HDMI IN
, через акустические системы вашего телевизора:
- Установите параметр
“HDMI Ctrl (RIHD)”
в положение
On
(см.
стр.56
) для RIHD-совместимых TV,
- Установите параметр
Audio TV Out
в положение
On
( ), когда телевизор не совместим с
RIHD
или если
“HDMI Ctrl (RIHD)”
установлен в положение
Off.
- Установите настройку выхода HDMI вашего BD / DVD-проигрывателя в положение PCM.
- Для того, чтобы слушать звуковое сопровождение ТВ через ресивер, обращайтесь в раздел
«Подсоединение ваших компонентов» ( )
стр.57
стр.18
Примечания:
•
При прослушивании HDMI компонента через AV ресивер, установите HDMI компонент так, чтобы его видео было видно
на экране TV (а на TV, выберите вход для HDMI компонента, подсоединенного к AV ресиверу). Если питание TV выключено
или TV установлен на другой источник, звук может быть не слышен.
• Когда настройка
“Audio TV Out”
установлена в положение
On
( ), чтобы прослушивать звук через акустические
системы вашего телевизора, то если вы поворачиваете регулятор громкости ресивера, звук будет выведен также через
акустические системы ресивера. Аналогично, если
“HDMI Ctrl (RIHD)”
в положение
«On"
, то чтобы прослушивать звук
через акустические системы вашего RIHD-совместимого телевизора, если вы поворачиваете регулятор громкости ресивера,
звук будет слышен только через акустические системы ресивера, а звук телевизора будет заглушен. Чтобы звук не выводился
через АС ресивера, измените настройки ресивера, измените настройки вашего телевизора или понизьте громкость ресивера
до нуля.
Назначаемые
Компоненты
Разъем
HDMI IN1
Blu-ray Disc/DVD плеер
HDMI IN2
VCR или DVD-рекордер / цифровой видео рекордер
HDMI IN3
Спутниковый, кабельный ресивер и т.п.
HDMI IN4
Игровая консоль
HDMI OUT
TV, проектор и т.п.
стр.57
