12

Ру

Connections

Подсоединение AV ресивера

Подсоединение колоночных кабелей

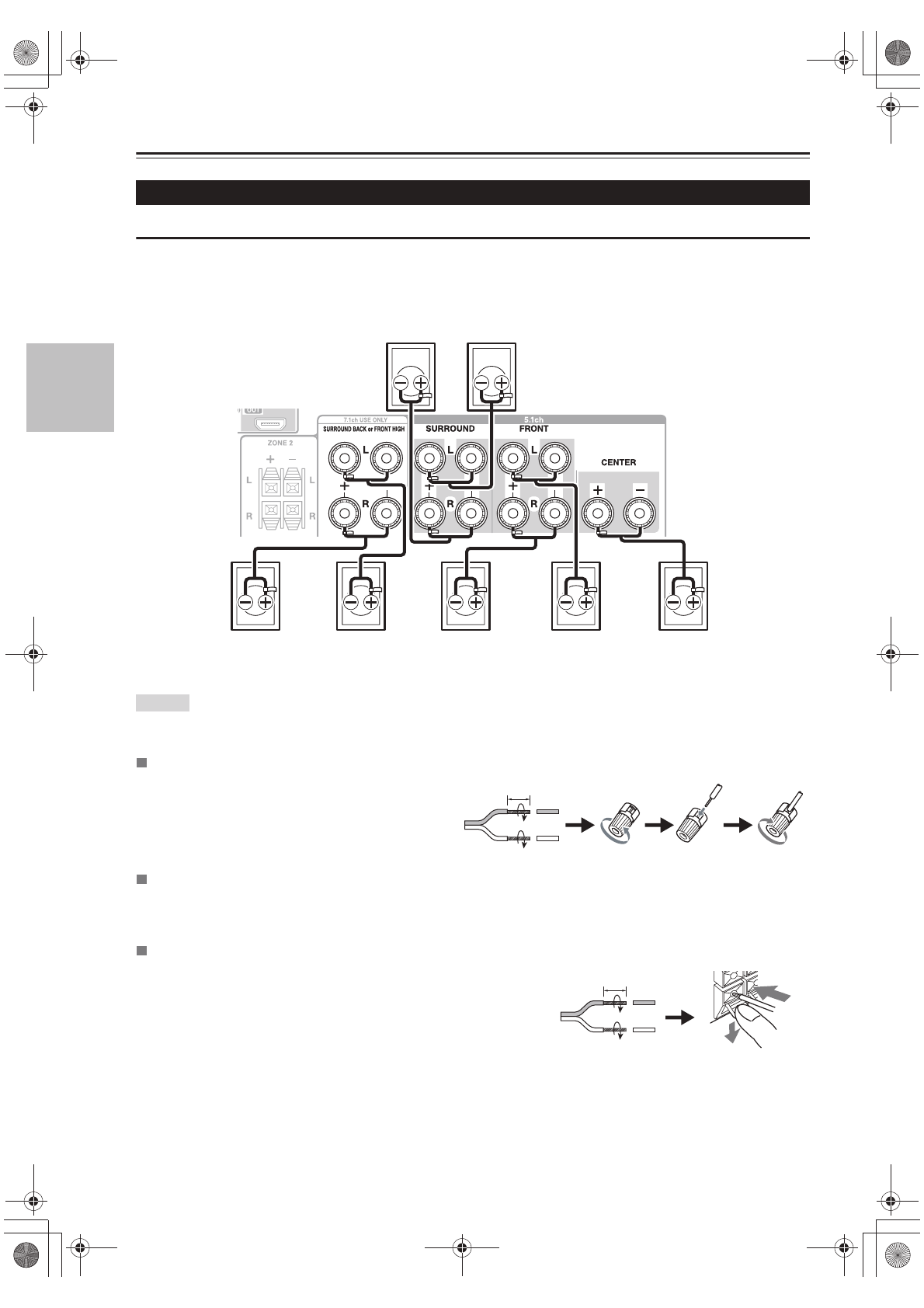

На следующем рисунке представлена схема подсоединения каждого комплекта АС к клеммам. Если вы

используете только одну заднюю тыловую акустическую систему, подключите ее к клеммам

SURROUND BACK

или

FRONT HIGH L

.

Совет

•

Вы можете определить в меню «Конфигурация АС» ( см.

 стр. 46

) , какие АС – задние тыловые или верхние фронтальные будут

подключены на выходы ресивера в процессе автокалибровки Audyssey 2EQ® Room Correction and Speaker Setup (см.

стр. 31

).

Винтовые колоночные клеммы

Зачистите примерно по 12 -15 мм изоляции с

концов кабеля и плотно скрутите жилы проводника,

как показано.

Использование разъемов типа "бананы" (для Североамериканской модели)

•

Если вы используете штекеры типа "банан", затяните клемму громкоговорителя перед тем, как вставить этот штекер.

•

Не вставляйте цветную наклейку непосредственно в центральное отверстие клеммы громкоговорителя.

Нажимные колоночные клеммы

Зачистите примерно по 12 -15 мм изоляции с концов кабеля и

плотно скрутите жилы проводника. Отогнув пружину клеммы,

вставьте зачищенный конец кабеля и отпустите головку клеммы.

Подсоединение ваших акустических систем

Surround back/

Front high

right

Surround

left

Surround

right

Center

Front left

Front right

Surround back/

Front high

left

1/2" to 5/8" (12 to 15 mm)

3/8" to 1/2"(10 to 12 mm)
