10

Ру

(Североамериканская, европейская, австралийская и азиатская модели)

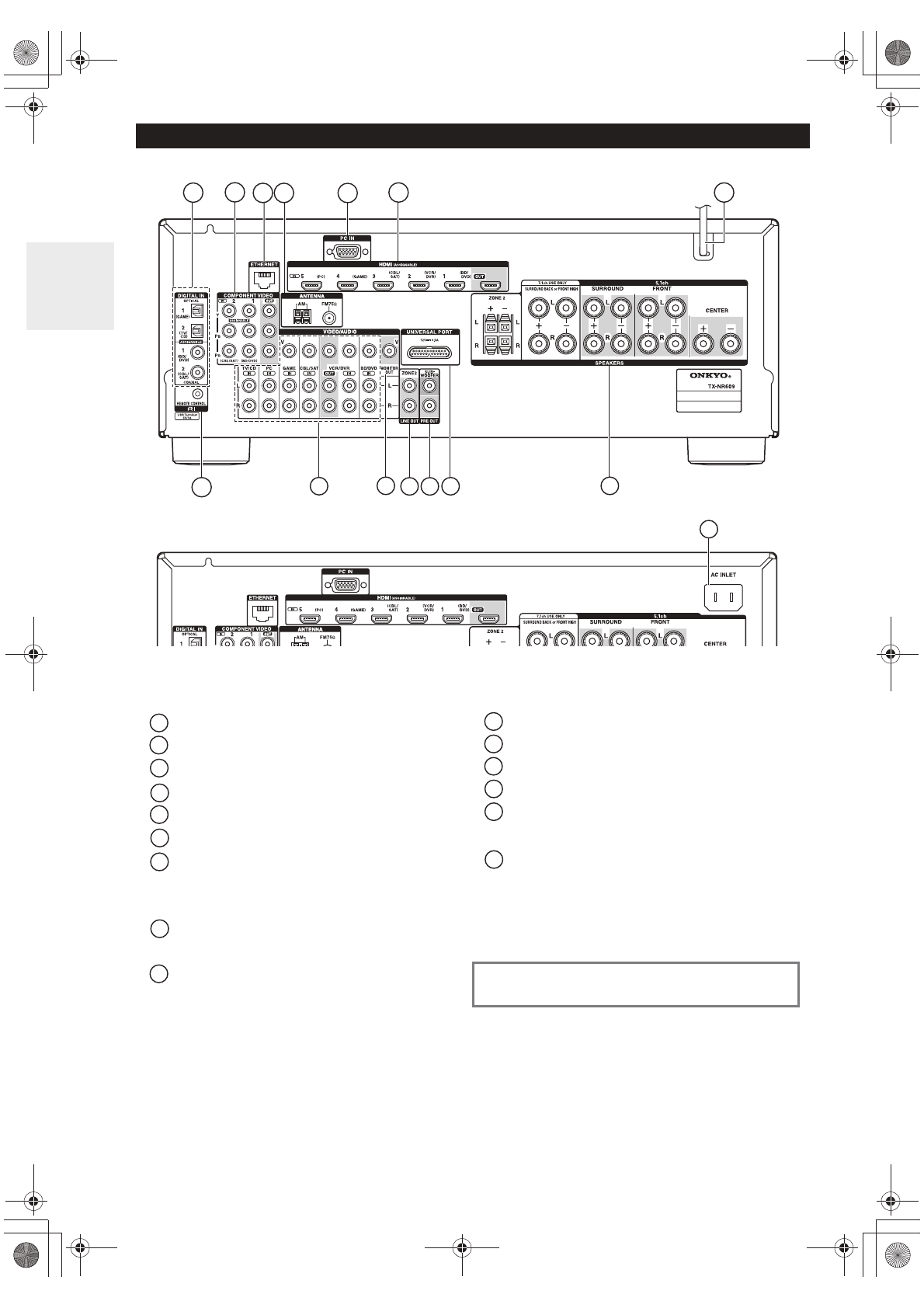

ЗАДНЯЯ ПАНЕЛЬ

(Модель для Тайваня)

7

1

2

3 4

5

6

8

9

10 11 12 13

15

15

14

См.

стр. 12 – 21

 «Подсоединение AV-ресивера»

для получения информации по подключению.

14

12

13

2

3

4
5

6

7

8

9

10

11

1

Разъемы DIGITAL IN COAXIAL и OPTICAL
Разъемы COMPONENT VIDEO IN и OUT
Порт ETHERNET
Разъемы FM антенна и АМ антенна
Разъем PC IN
Разъемы HDMI IN и OUT
Cетевой шнур (Североамериканская,
европейская, австралийская и азиатская
модели)
Разъем дистанционного управления
по шине RI
Разъемы композитного видео и
аналогового аудио (BD/DVD IN, VCR/DVR
IN/OUT,  CBL/SAT IN, GAME IN, TV/CD IN)

Разъем MONITOR OUT V
Разъем ZONE 2 LINE OUT
Разъем SUBWOOFER PRE OUT
Разъем UNIVERSAL PORT
Клеммы для  подсоединения комплекта
АС SPEAKERS (CENTER, FRONT, SURROUND)
Разъем cетевой AC INLET
(Модель для Тайваня)
