16
Ру
HDMI
Y
P
B
P
R
Green
Blue
Red
V
Yellow
OPTICAL
Orange
L
R
White
Red

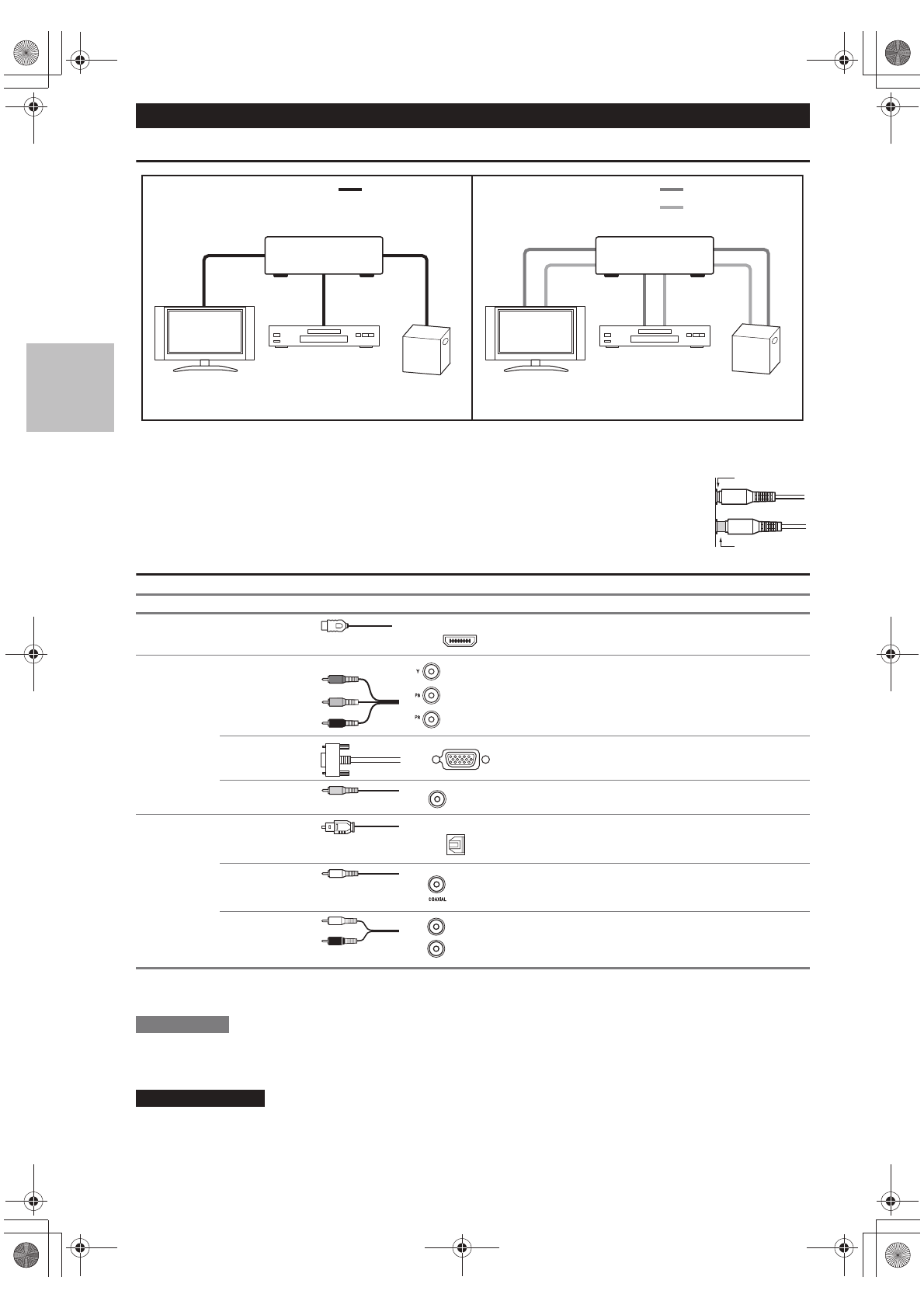

Получение изображения с AV компонентов
•
Перед выполнением каких-либо аудио/видео соединений, прочитайте руководства,
сопровождающие ваши другие аудио/видео компоненты.
•
Не подключайте сетевой шнур, пока не закончите и дважды не проверите
все аудио и видео соединения.
•
Для получения хорошего контакта полностью вставляйте штекеры в гнезда.
•
Во избежание помех прокладывайте аудио и видео кабели подальше от шнуров
питания и колоночных кабелей.
Об AV соединениях
Другие кабели
HDMI кабель
: видео и аудио
: отдельно видео
: отдельно аудио
Game console
Bluray Disc/
DVD player
TV, projector, etc.
Game console
Bluray Disc/
DVD player
TV, projector, etc.
AV receiver
AV receiver
Правильно!
Неправильно!
Описание
Разъем
Кабель
Сигнал
Видеокабели
*
Для входного PCM сигнала допустимые частоты дискретизации составляют 32/44.1/48/88.2/96 кГц.
В случае подсоединения по HDMI допустимы даже частоты 176.4/192 кГц.
Примечания:
•
Данный аудио/видео ресивер не поддерживает соединения SCART.
•
Оптические цифровые разъемы ресивера оборудованы крышками в виде шторок, которые открываются,
когда оптический разъем вставлен, и закрываются, когда он извлечен. Вставляйте разъемы до конца.
Предостережение:
•
Для предотвращения повреждения шторки, держите оптический штекер прямо, когда
вставляете и извлекаете.
Видео
и аудио
HDMI соединение передает цифровые видео и
цифровые аудио сигналы.
I
M
D
H
Оптический
цифровой кабель
Коаксиальный
цифровой кабель
Аналоговый
аудио кабель
(RCA)
Видео
Аудио
Компонентный
видеокабель
Аналоговый
кабель RGB
Композитный
видеокабель
При компонентном соединении, видеосигнал раскладывается
на два цветоразностных сигнала и сигнал яркости (Y, Pb/Cb, Pr/Cr)
и передается через три кабеля, что обеспечивает наилучшее
качество видео. (Некоторые производители телевизоров
маркируют свои компонентные видео разъемы немного иначе.)
Композитное видео широко используется в телевизорах и
видеомагнитофонах, а также в другом видео оборудовании.
Это удобный аналоговый интерфейс для соединения
компьютера PC и дисплейного устройства (называемый
также D-Sub или D-subminiature).
Оптическое цифровое соединение предлагает наилучшее качество
звука и позволяет вам наслаждаться PCM*, Dolby Digital и DTS.
Качество звучания оптического и коаксиального соединений одинаково.
Это соединение передает аналоговый аудио сигнал.
Коаксиальное цифровое соединение предлагает наилучшее качество
звука и позволяет вам наслаждаться PCM*, Dolby Digital и DTS.
Качество звучания оптического и коаксиального соединений одинаково.
