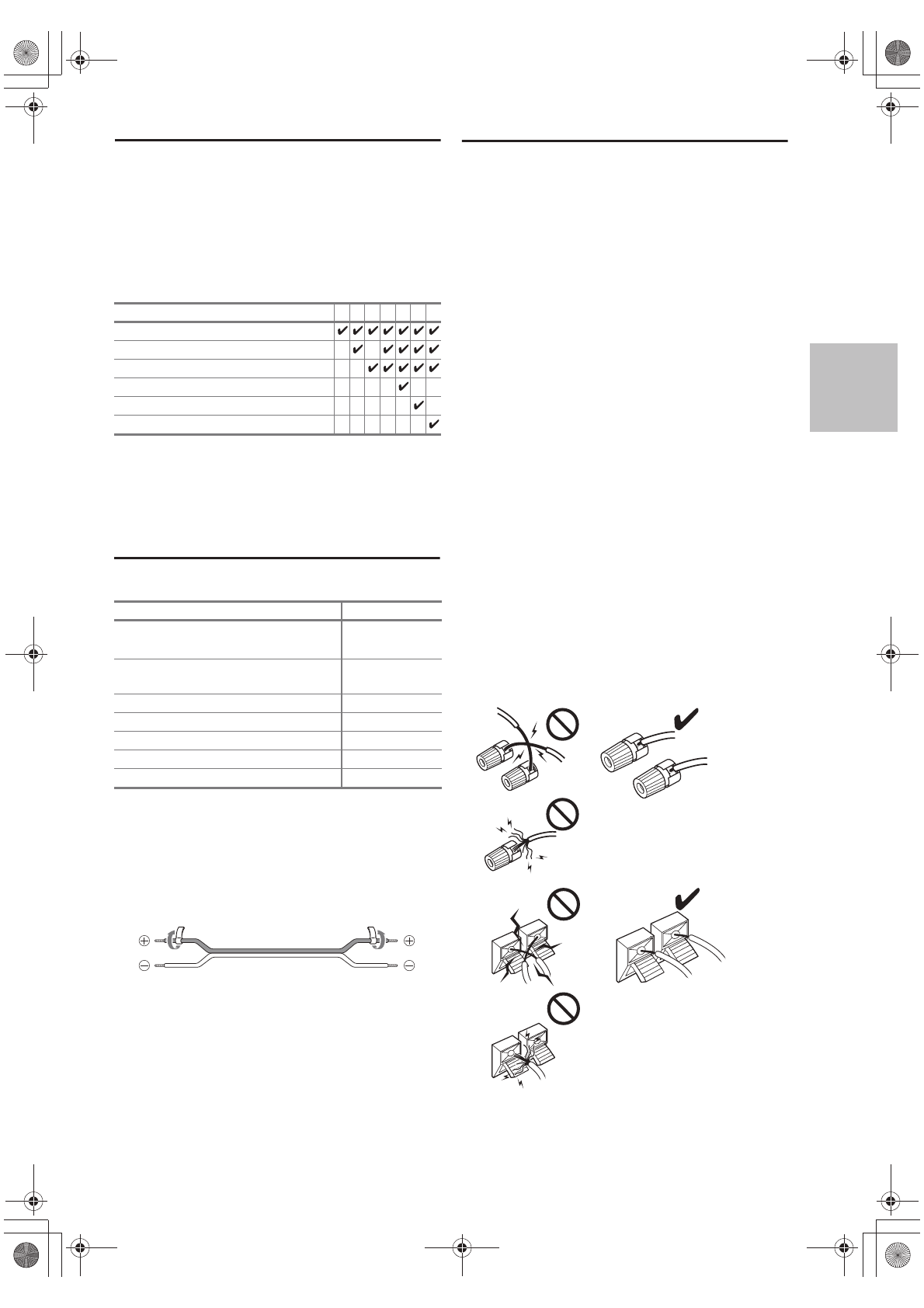

13

Ру

*1

Если вы используете только одну заднюю тыловую

акустическую системау, подключите ее к клеммам

SURROUND BACK

 или

FRONT HIGH L

.

Фронтальные верхние и задние тыловые АС не могут

выдавать звук одновременно.

*2

Использование входящих в комплект

цветных наклеек для акустических систем

Клеммы для акустических систем имеют цветовую

маркировку для удобства опознавания.

Число каналов

2 3 4 5 6 7 7

Фронтальные АС
Центральная АС
Боковые АС окружающего звука
Задняя тыловая АС

*1*2

Задние тыловые АС

*2

Верхние фронтальные АС

*2

*1

Если вы используете только одну заднюю тыловую

акустическую системау, подключите ее к клеммам

SURROUND BACK L PRE OUT.

Использование входящих в комплект

цветных наклеек для акустических систем

Плюсовые (+) клеммы для акустических систем на

аудио/видео ресивере имеют цветовую маркировку

для удобства опознавания. (Все минусовые (-) клеммы

являются черными.)

Фронтальный левый канал, фронтальный

верхний левый канал, левый канал Зоны 2    белый

Фронтальный правый канал, фронтальный

верхний правый канал, правый канал Зоны 2    красный

Центральный канал

   зеленый

Боковой левый канал

   синий

Боковой правый канал

   серый

Тыловой задний левый канал

   коричневый

Тыловой задний правый канал

   желто-коричневый

Цветные наклейки в комплекте поставки также имеют

цветовую маркировку, и вы должны прикрепить их к

плюсовой стороне (+) каждого кабеля для

громкоговорителя в соответствие с вышеприведенной

таблицей. Все, что вам надо потом сделать – согласовать

цвет каждого ярлыка с соответствующей клеммой для

подключения громкоговорителя.

Примечание:

•

Для систем домашнего театра цветные наклейки

не поставляются.

Меры предосторожности при подсоединении АС

Число каналов                  2

3

4

5

6

7

Фронтальные АС
Центральная АС
Боковые АС окружающего звука
Задняя тыловая АС

*1

Задние тыловые АС

Конфигурация акустических систем

В нижеследующей таблице показано, какие каналы вы

должны использовать в зависимости от количества

имеющихся у вас акустических систем.

Независимо от того, сколько акустических систем вы

используете, рекомендуется активный сабвуфер для

действительно мощного и основательного баса.

Для получения наилучшего окружающего звука от

вашей системы, вам понадобится выполнить настройки

акустических систем автоматически (см.

стр. 31

)

или вручную (см.

стр. 45

).

АС

   Цвета клемм

·

 Не подключайте к каждой клемме более одного

   кабеля. Это может повредить ресивер.

·

 Не подключайте один громкоговоритель

   к нескольким клеммам.

Прочитайте следующее перед подсоединением

ваших акустических систем:

·

(Модели для Северной Америки и Тайваня)

   Вы можете подключить акустические системы с

   импедансом от 6 до 16 Ом. Если вы используете

   акустические системы с меньшим импедансом и

   используете усилитель при больших уровнях громкости

   длительное время, может быть активирована встроенная

   схема защиты усилителя.

·

 (Европейская, австралийская и азиатская модели)

   Вы можете подключить акустические системы с импедансом

   от 4 до 16 Ом. Если импеданс любой из подключенных

   акустических систем составляет 4 Ом и более, но меньше

   6 Ом, убедитесь, что установлен минимальный импеданс

   громкоговорителя 4 Ом (см.

стр.46

). Если вы используете

   акустические системы с меньшим импедансом, и

   используете усилитель при больших уровнях громкости

   длительное время, может быть активирована

   встроенная схема защиты усилителя.

·

 Отсоедините сетевой шнур от настенной розетки перед

   выполнением любых соединений.

·

 Прочитайте инструкции, сопровождающие ваши

   акустические системы.

·

 Уделите особое внимание полярности подключения

   громкоговорителя. Т.е., подключайте плюсовые (+) клеммы

   только к плюсовым (+) клеммам, и минусовые (-) клеммы

   только к минусовым (-) клеммам. Если вы их перепутаете,

   звук будет не в фазе и не натуральным.

·

 Излишне длинные или очень тонкие кабели для акустических

   систем могут повлиять на качество звучания, и их следует

   избегать.

·

 Будьте осторожны, не закорачивайте плюсовые и минусовые

   проводники. Это может повредить ресивер.

·

 Убедитесь, что центральная жила кабеля не касается задней

   панели ресивера. Это может повредить ресивер.
