Серия 600 Колонны прямоточные с электрическим источником тепла
33
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
Особенности подключения КЭВ-36П6044Е, КЭВ-36П6045Е, КЭВ-48П6045Е,
КЭВ-36П6046Е, КЭВ-54П6046Е, КЭВ-36П6049Е:
Питание завес КЭВ-36П6044Е, КЭВ-36П6045Е, КЭВ-48П6045Е, КЭВ-36П6046Е, КЭВ-54П6046Е, КЭВ-36П6049Е
осуществляется двумя силовыми кабелями от электросети переменного тока с номинальным напряжением
~380 (400) В.
.
а Установите в электрощите на каждый силовой ввод автоматический выключатель и УЗО, соответствующие
данной модели завесы.
.
б Подключите к выходным клеммам автоматического выключателя и УЗО кабель питания, соответствующий
данной модели.
.
в Определите место ввода силового кабеля и с помощью отвёртки с крестовым наконечником, откройте крышку
монтажного люка завесы, открутив винты.
.г Заведите кабель питания к клеммным колодкам Х1 и Х2 через кабельные вводы монтажного люка и
подключите в соответствии со схемой.
.
д Закройте крышку монтажного люка в обратном порядке.

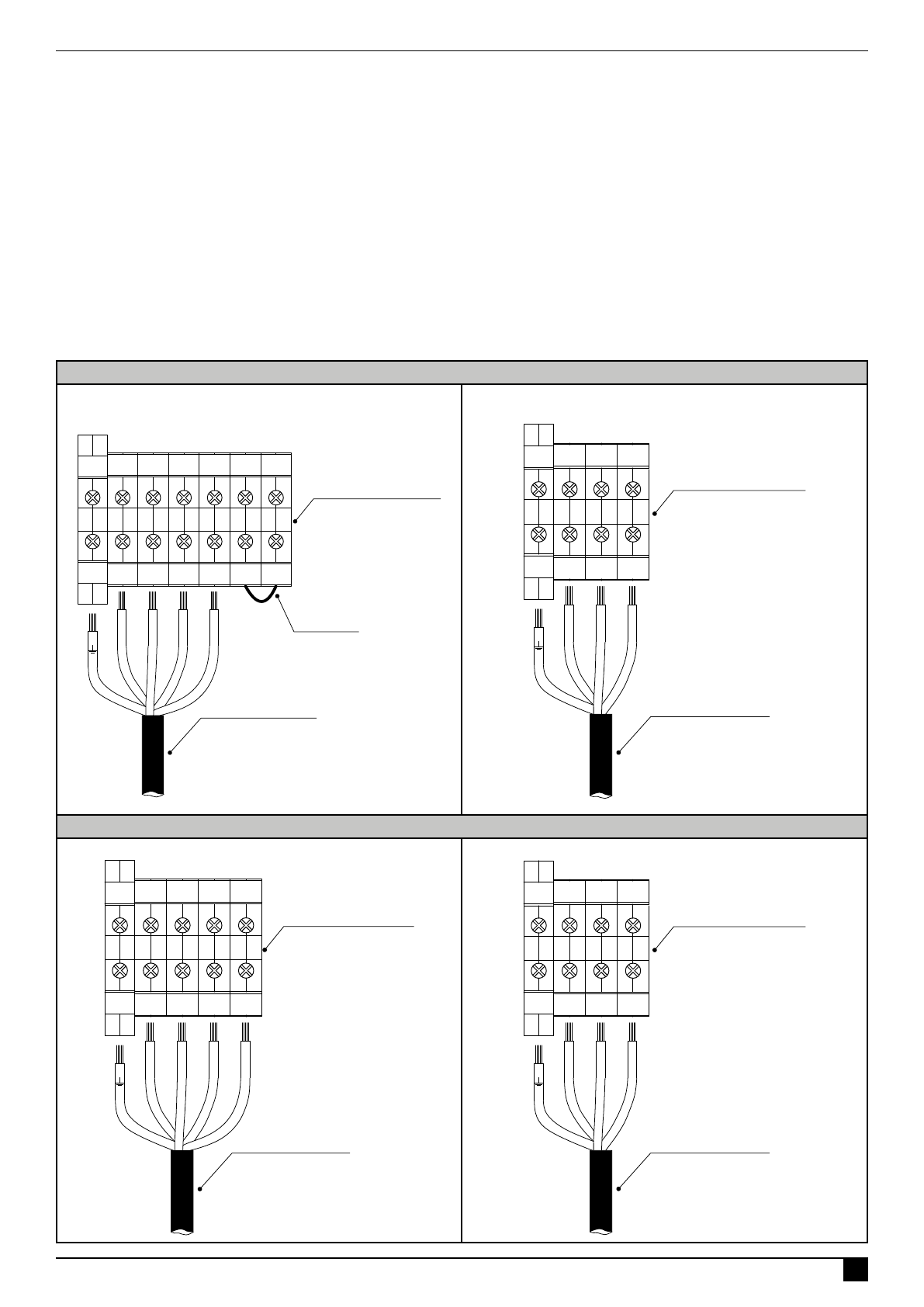

Верхнее подключение кабеля питания Х1 и Х2 ~380 (400) В
Цепь питания Х1
PE
PE
L1
L1
L2
L2
L3
L3
N
N
N3
N3
N4
N4
N
кабель питания X1
перемычка
клеммная колодка
X1
L1
L2
L3
Цепь питания Х2
PE
PE
L1
L1
L2
L2
L3
L3
кабель питания
X2
клеммная колодка
X2
L1
L2
L3
Нижнее подключение кабеля питания Х1 и Х2 ~380 (400) В
Цепь питания Х1
PE
PE L1
L1
L2
L2
L3
L3 N
N
L1
L2
L3
N
кабель питания Х1
клеммная колодка Х1
Цепь питания Х2
PE
PE
L1
L1
L2
L2
L3
L3
кабель питания
X2
клеммная колодка
X2
L1
L2
L3
ТМ310078
ТМ310079
ТМ310230
ТМ310079
