Серия 600 Колонны прямоточные с электрическим источником тепла
23
УПРАВЛЕНИЕ

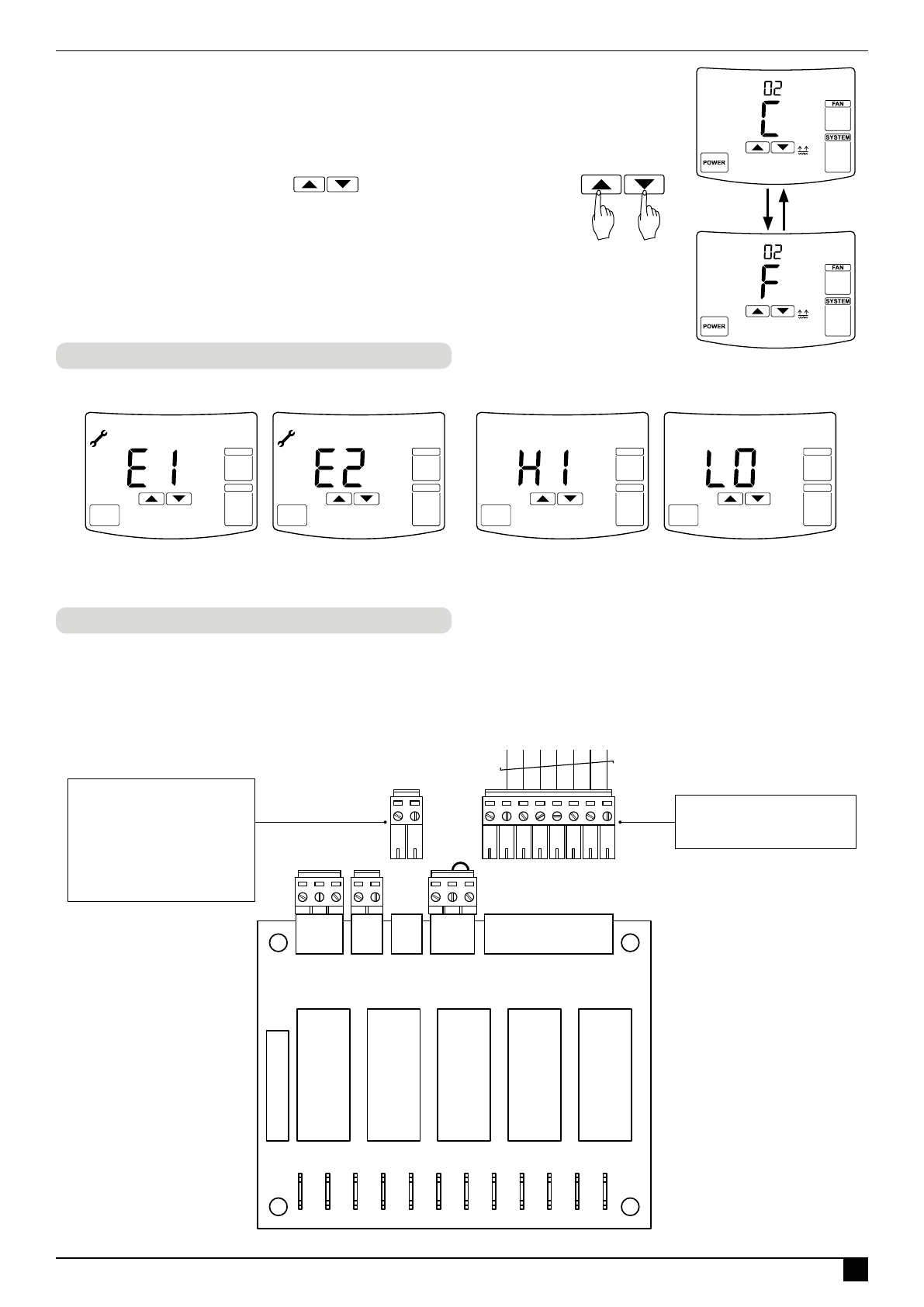

Выбор единицы измерения температуры С
°
/ F
°
:
• В нормальном режиме прикоснитесь к полю SYSTEM пульта
HL18 и удерживайте палец в течении 5-ти секунд. На дисплее
отобразится меню параметров.
• Выберите номер параметра 02 – выбор единицы измерения
температуры (малые цифры), прикоснувшись к полю SYSTEM.
• Затем прикоснитесь к полю
, чтобы выбрать значение
параметра
C
– Цельсий или
F
– Фаренгейт. Пульт установит режим
по истечении 15-ти секунд, если нет дальнейших действий и
вернется в нормальный режим работы.
Код ошибки Е1
Код ошибки Е2
Код ошибки HI
Код ошибки LO
Неисправен датчик
температуры
Неисправно ЭСППЗУ
Текущая температура в
помещении выше плюс 40°С
Текущая температура в
помещении ниже 0°С
Функциональные возможности:
• Управление неограниченным количеством завес одним пультом, используя метод шлейфового соединения.
• Комбинирование и управление группой завес любой серии и модели с одинаковыми источниками тепла.
• Подключение концевого выключателя.
ТМ310075
ТМ310074
Коды ошибок пульта
Коммутационная плата РСВ-АС
POWER
POWER
POWER
POWER
FAN
FAN
FAN
FAN
SYSTEM
SYSTEM
SYSTEM
SYSTEM
PCB-AC
КВ
ПУЛЬТ
РЕЛЕ
ПРЕДО
ХР
АНИТЕЛЬ
РЕЛЕ
РЕЛЕ
КОНТАКТЫ СОЕДИНЕНИЙ С ЗАВЕСОЙ
РЕЛЕ
РЕЛЕ
N1
N1
1 2
5 6 7 L
КВ-2
Разъём КВ
: Разъём для
подключения
концевого
выключателя с нормально
разомкнутым
контактом
к завесе. Коммутация
нейтрали сети 220 В 50 Гц.
Ток не более 0,1 А.
Разъём пульта
: Разъём
для подключения пульта
управления к завесе.
ТМ310257
