Серия 600 Колонны прямоточные с электрическим источником тепла
29
МОНТАЖ
Особенности монтажа:
Монтаж завесы производится внутри
помещения как с боковой стороны, так и с
двух сторон проёма. Ширина и эффективная
длина струи должны соответствовать
размерам дверного проёма или расчётам
проекта.
Проводной пульт с электронным термостатом
следует устанавливать в таком месте, где он
быстро отреагирует на общие изменения
температуры в помещении. В этом месте
циркуляция воздуха должна быть свободной.
Следует избегать установку пульта под
прямым потоком воздуха из завесы,
вблизи теплового излучения (телевизоры,
обогреватели, холодильники), под прямыми
солнечными лучами, а также в помещениях,
где есть риск прямого воздействия на него
влаги или возникновение конденсата.

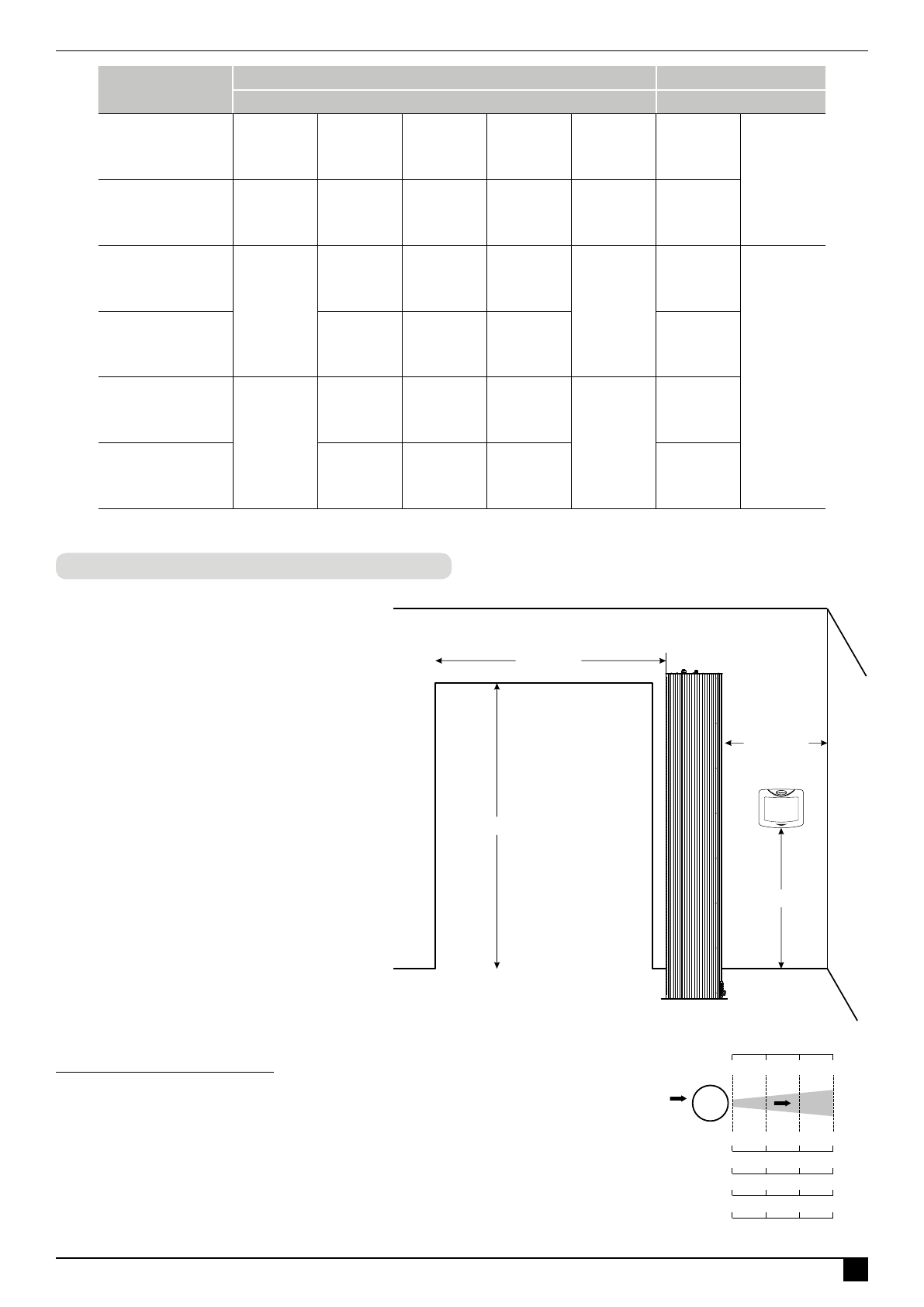

Установка на основание завесы
проём
стена
min 0,3 м
min 1,5 м
max h
max 3 м
ТМ310223
Основные этапы монтажа:
Монтаж на основание завесы.
1. В случае подведения к завесе кабелей скрытого монтажа (под полом),
самостоятельно предусмотрите все необходимые монтажные отверстия в
полу.
2. Проставьте метки мест для просверливания отверстий и проделайте в основании
пола 4 отверстия Ø12 мм. Перед сверлением, в целях предосторожности,
проверьте нет ли рядом электрических кабелей и другой коммуникации.
3. Закрепите завесу в проделанные отверстия надёжным видом крепежа (в
комплект не входит).
4. Монтаж завершён.
Модель
Размеры, мм
Размеры сопла
H*
D
D1
D2
h
Д*Ш, мм
кол-во
КЭВ-12П6047Е
КЭВ-18П6047Е
КЭВ-24П6047Е
2060
Ø495
Ø426
Ø465
2000
786*60
2
КЭВ-18П6044Е
КЭВ-24П6044Е
КЭВ-36П6044Е
2130
Ø610
Ø517
Ø576
2100
792*80
КЭВ-18П6048Е
КЭВ-24П6048Е
КЭВ-30П6048Е
2350
Ø495
Ø426
Ø465
2300
568*60
3
КЭВ-24П6045Е
КЭВ-36П6045Е
КЭВ-48П6045Е
Ø610
Ø517
Ø576
532*80
КЭВ-18П6049Е
КЭВ-27П6049Е
КЭВ-36П6049Е
3000
Ø495
Ø426
Ø465
3000
786*60
КЭВ-27П6046Е
КЭВ-36П6046Е
КЭВ-54П6046Е
Ø610
Ø517
Ø576
792*80
* Размеры указаны без учета выступающих кабельных вводов.
H [м]
V [м/c]
0
5
9
6,5
10
1
2,8
4,6
3,3
4,8
2
2
3,3
2,4
3,4
3
1,6
2,7
1,9
2,8
