Серия 600 Колонны прямоточные с электрическим источником тепла

27

УПРАВЛЕНИЕ

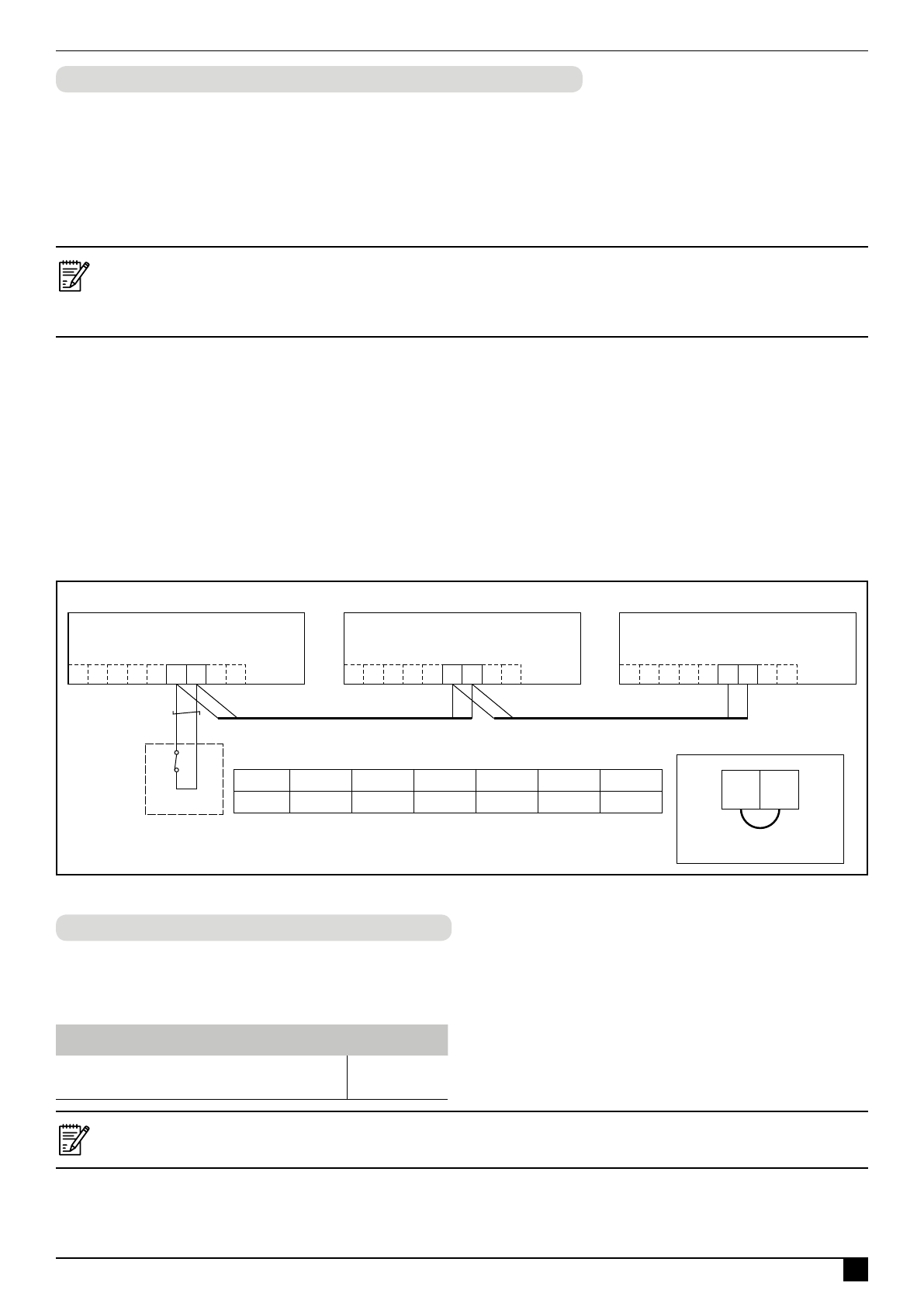

Схема подключения ПКП к группе завес

ПКП

ЗАВЕСА

ЗАВЕСА

ЗАВЕСА

Ведущий

П1

П1

П1

П1

П2

П2

П2

П2

Ведомый

Ведомый

Master

Slave

Slave

~220

В 50Гц

Перемычку удалить с ведомой

и ведущих завес!

N.C.

1

1

1

1

2

2

2

2

ТМ310262

Опционное  оборудование  в  обязательный  комплект  поставки  завесы  не  входит  и  может  быть

поставлено за отдельную плату по желанию заказчика.

Наименование

Артикул

Концевой выключатель ВП15К21

500195

Опционное  оборудование  для  завес,  как  правило,  включает  элементы  автоматизации  и  управления,  которые

расширяют функциональность готовой системы. Представленные ниже опции, рекомендованы изготовителем и

полностью совместимы с данным видом изделия.

Наименование  оборудования  может

отличатся,  более  точную  информацию

узнавайте на сайте производителя или в

техническом каталоге продукции.

Опционное оборудование

Подключение ПКП охранно-пожарной сигнализации

В завесе предусмотрено подключение приёмно-контрольного прибора (ПКП) охранно-пожарной сигнализации с

нормально замкнутым контактом.

Принцип  работы:

  При  срабатывании  ПКП  (активация  сигнала  «ПОЖАР»)  нормально  замкнутый  контакт

размыкаясь, снимает нейтраль сети с вентиляторов и со схемы управления завесы или группы завес. Нагреватели

и вентиляторы отключаются. Когда причина срабатывания ПКП устранена, завеса или группа завес вернутся в

режим, который был установлен до срабатывания ПКП.

Срабатывание  ПКП  (активация  сигнала  «ПОЖАР»)  является  аварийным  для  завесы.  Последующая

нормальная  работа  завесы  может  быть  нарушена  из-за  отключения  нагревателей,  минуя  систему

продувки ТЭНов, что, в редких случаях, может привести к срабатыванию аварийного термовыключателя.

Для восстановления работоспособности нагревателей см. раздел «Аварийное отключение нагревателей»

Если  в  системе  присутствует  концевой  выключатель,  то  ПКП  имеет  приоритет  по  отношению  к  концевому

выключателю, т.е. при срабатывании ПКП положение концевого выключателя не имеет значения.

Чтобы подключить ПКП к завесе или к их группе необходимо:

•  открыть монтажные люки завес (см. раздел «Подключение к электросети»);

•  определить  место  ввода  кабеля  ПКП  через  отверстие  в  крышке  монтажного  люка  и  удалить  специальные

заглушки в корпусе завесы;

•  удалить перемычку установленную между контактами П1 И П2 клеммной колодки, а в случае подключения к

группе завес удалить её со всех ведомых завес;

•  подключение ПКП к группе завес осуществляется в соответствии со схемой подключения (см. рисунок ниже),

при этом, ток проходящий через контакты ПКП равен сумме токов двигателей завесы и указан в таблице ниже.

•  ПКП должен быть заземлён, используйте общий контур заземления (на схеме не показан);

•  используйте медные проводники сечением 0,5-1,0 мм

2

.

Завеса КЭВ...44 КЭВ...45 КЭВ...46 КЭВ...47 КЭВ...48 КЭВ...49

Ток*, А

2,6

3,5

4,0

1,1

1,4

1,6

*Ток указан для одной завесы
