Серия 600 Колонны прямоточные с электрическим источником тепла
31
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

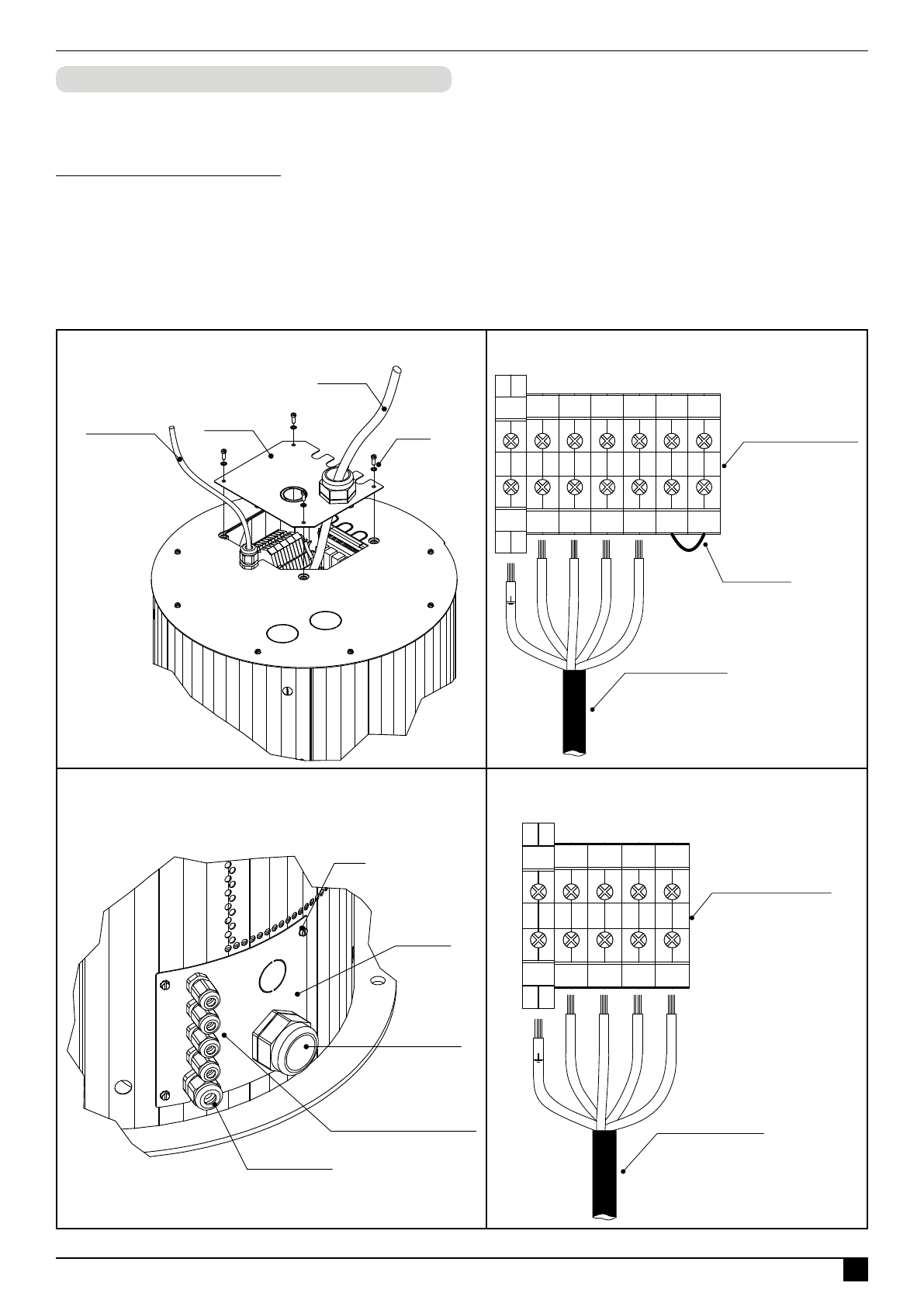

Схема подключения к электросети
Питание завес осуществляется от электросети переменного тока с номинальным напряжением ~380 (400) В.
Подключение может осуществляться как сверху, так и снизу завесы.
Основные этапы подключения:
.
а Установите в электрощите автоматический выключатель и УЗО, соответствующие данной модели завесы.
.
б Подключите к выходным клеммам автоматического выключателя и УЗО кабель питания, соответствующий
данной модели.
.
в Определите место ввода силового кабеля и с помощью отвёртки с крестовым наконечником, откройте крышку
монтажного люка завесы, открутив винты.
.г Заведите кабель питания к клеммной колодке через кабельный ввод монтажного люка и подключите в
соответствии со схемой.
.
д Закройте крышку монтажного люка в обратном порядке.
Верхний монтажный люк завесы
Кабель
управления
Кабель
питания
Винт
верхняя
крышка
Верхнее подключение
кабеля питания ~380 (400) В
PE
PE L1
L1
L2
L2
L3
L3 N
N
N3
N3
N4
N4
L1
L2
L3
N
кабель питания
перемычка
клеммная колодка
Нижний монтажный люк завесы
Ввод кабеля
питания
вводы дополнительного
оборудования
Нижняя
крышка
Винт
Ввод кабеля
управления
Нижнее подключение
кабеля питания ~380 (400) В
PE
PE L1
L1
L2
L2
L3
L3 N
N
L1
L2
L3
N
кабель питания
клеммная колодка
ТМ310225
ТМ310149
ТМ310227
ТМ310226
