Руководство по эксплуатации и монтажу. Технический паспорт

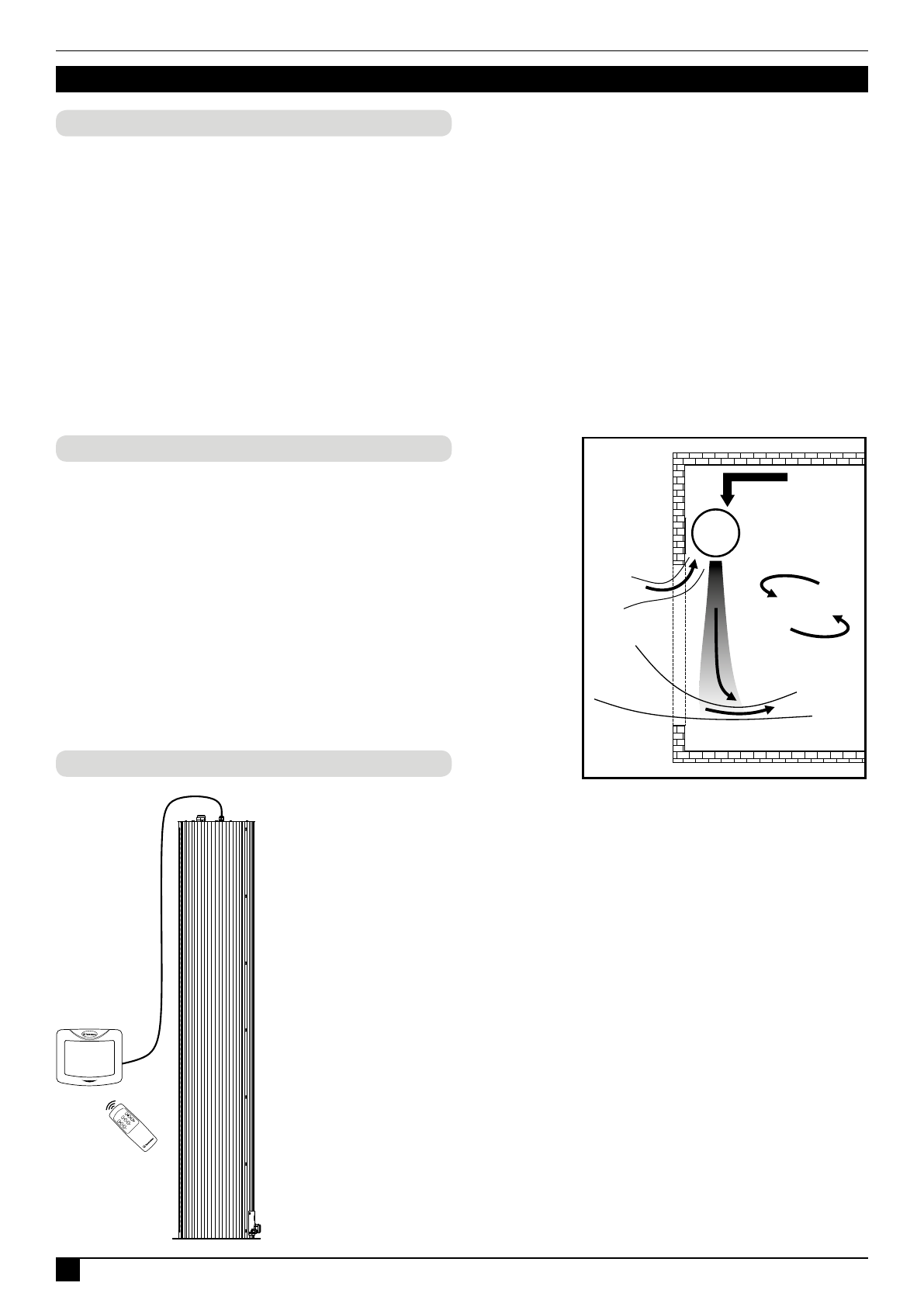

НАЗНАЧЕНИЕ И УСТРОЙСТВО

Воздушно-тепловые завесы серии 600 «Колонны» с электрическим источником тепла, далее по тексту завесы,

предназначены  для  защиты  рабочих  зон  общественных  и  административных  зданий  от  прямого  контакта  с

наружным воздухом через открытые двери в холодный период времени. В летнее время завеса может работать

в  режиме  вентилятора  (без  нагрева),  тем  самым  снизить  риск  попадания  внутрь  летающих  насекомых,  грязи,

пыли, табачного дыма. Для данной серии и типа завес рекомендуемая проектная ширина защищаемого проёма

должна составлять до 3 метров в зависимости от климатических условий местности.

Функциональные возможности:

•  Защищает проём, повышая энергетическую эффективность здания и поддерживая комфортный микроклимат

за счёт температурного регулирования.

Вспомогательные возможности:

•  Снижает риск попадания внутрь летающих насекомых, пыли и грязи.

•  Препятствует распространению внутрь помещения неприятных запахов (табачного дыма, выхлопных газов и т.д.).

•  При редком открывании дверей осушает и обогревает тамбур или вестибюль.

В общем случае завеса состоит из:

•  стального  оцинкованного  корпуса  с  полимерным  покрытием  или  из

нержавеющей стали с декоративными гранями;

•  диаметрального (тангенциального) вентилятора;

•  трубчатых электронагревателей с оребрением (ТЭНР);

•  аварийного термовыключателя нагревателей;

•  устройства принудительного включения вентилятора (продувка ТЭНов);

•  электромагнитных контакторов (реле);

•  люка  для  подключения  питания  от  сети  переменного  тока  к  входным

клеммам завесы и пульта управления (верхнее подключение);

•  люка  для  подключения  питания  от  сети  переменного  тока  к  входным

клеммам завесы и пульта управления (нижнее подключение);

•  коммутационной  платы  PCB-AC  (заводское  расположение  сверху,

дублирующие входные клеммы снизу);

•  ТЭН-резистора, регулирующего частоту вращения электродвигателя;

•  основания под крепеж для монтажа к полу;

•  проводного  пульта  со  встроенным  термостатом,  подключённого  к  завесе

кабелем управления стандартной длины от 1,8 до 3,6 метра, в зависимости

от модели (заводское подключение сверху).

Принцип  действия  завес  данной  серии  основан  на  защите

смесительного  типа,  т.е.  эффективном  смешивании  втекающего

наружного  холодного  воздуха  с  нагретыми  струями  завесы  в

пределах  тамбура  или  вестибюля.  При  этом  температура  смеси

должна  соответствовать  нормативным  требованиям.  Вентилятор,

установленный  внутри  завесы,  всасывает  внутренний  воздух,

нагревает  его  электрическими  нагревательными  элементами

и  выбрасывает  нагретый  воздух  через  сопло  в  виде  мощной

узконаправленной  струи.  Нагретые  струи  завесы  интенсивно

смешиваются  с  поступающим  холодным  наружным  воздухом,

повышая  температуру  смеси  до  требуемой.  Температурное

регулирование  осуществляется  за  счёт  пульта  со  встроенным

термостатом.  Таким  образом  готовая  смесь  поступает  в  рабочие

зоны помещения.

НАЗНАЧЕНИЕ И УСТРОЙСТВО

Назначение и функции

Принцип действия

Основные детали и узлы

улица

перемешивание

внутренний

воздух

наружный

воздух

проём

помещение (вид сверху)

ТМ310185

ТМ310183
