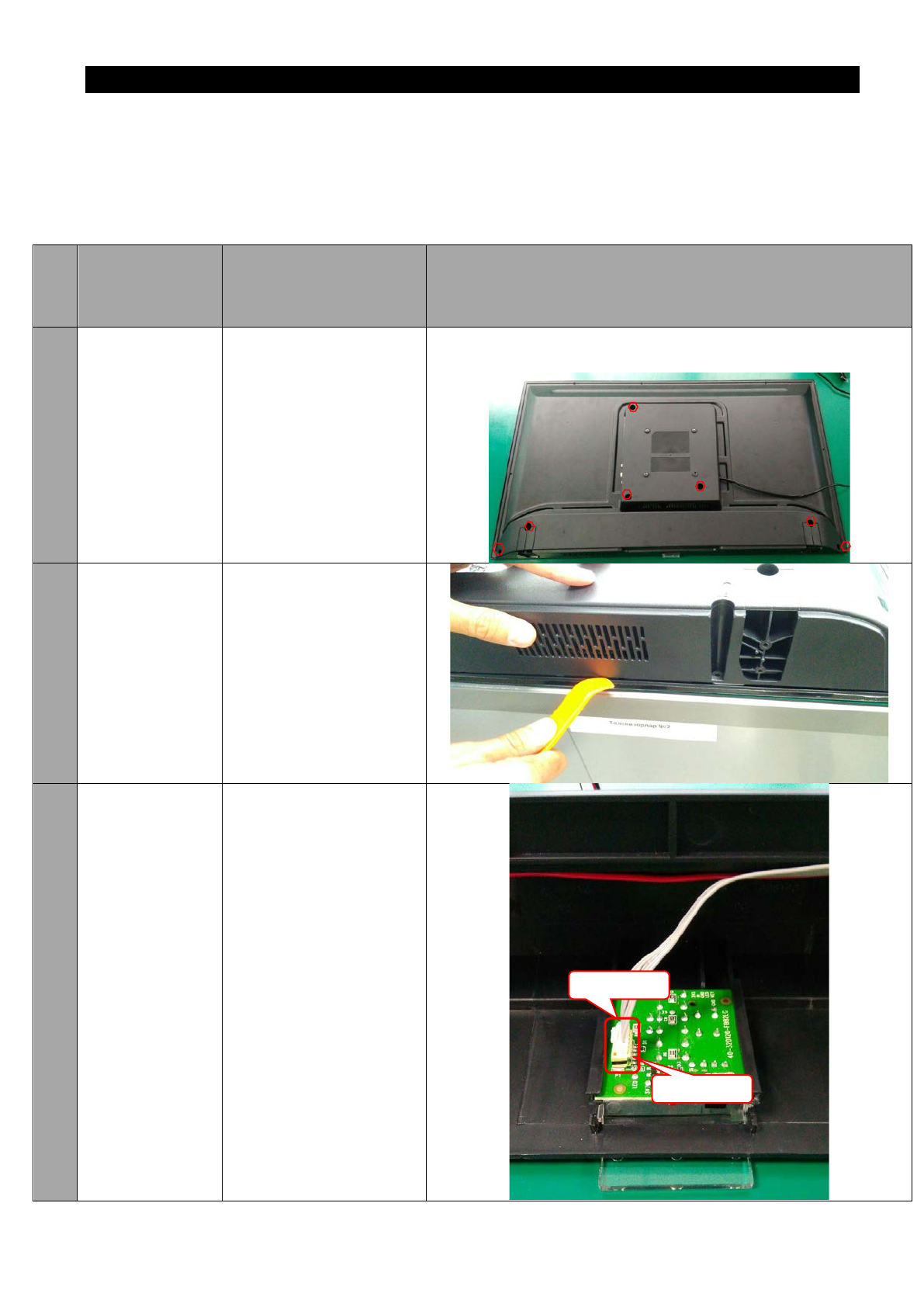

Поэтапная разборка и сборка
5.1 Модель
UA32H1200 / UA43H1400
В таблице указана прямая последовательность разборки. Сборка осуществляется в
обратной последовательности.
При соединении штекеров убедиться в плотном прилегании
штекеров к разъемам.
№
Деталь
Описание
последовательности
Картинка
1
Задняя
крышка
UA32H1200
Открутить
7
шурупов
,
размером
М3х6мм
отмеченные
красным цветом.
UA43H1400
Открутить
9
шурупов
,
размером
М3х6мм
отмеченные
красным цветом.
2
Задняя
крышка
При помощи
специального
инструмента
аккуратно открываем
нижнюю заднюю
крышку
3
Задняя
крышка
Отсоединить
проводы кнопки
управления и модуль
индикатора.
2в1
ИК модуль
Кнопка
71
Содержание
- 7 Модель и спецификация; Спецификация телевизора
- 9 Спецификация платы; Этот вид платы используется на моделях телевизоров
- 11 Функциональные разъемы платы; UL; и Изоляционное Сопротивление; Изоляционное Сопротивление:; LAN COAX OUT EARPHONE
- 12 Общая характеристика платы; Ниже приведена характеристика платы модель телевизора
- 16 video recorder
- 17 зеленная кнопка; – SOURCE
- 19 Кнопки управления на задней панели телевизора.; VOL; ПДУ для моделей
- 20 MV
- 21 Восстановить значения по умолчанию, за исключением баланса; ADC; Телевизор будет оставаться состояние ожидания
- 22 Balance
- 24 продукта; Наименование
- 26 режим
- 27 Подготовка и установка программного обеспечения на телевизор; Записать ПО на
- 28 «Установка ПО, не выключайте ТВ от питания 220В»
- 30 Установка ПО завершена!; Извлечь
- 36 Проверка версии ПО при помощи; Нажимаем; Menu; Вибираем; Service Menu; Версия
- 37 Диагностика неисправностей; Блок схема симптомов для моделей; Нет питания; Условные обозначения; ДА
- 39 Отсутствие подсветки
- 40 Нет звука
- 41 слот; читает
- 42 Неисправное изображение или аномальный дисплей
- 43 Нет; Нет настройки каналов на спутниковом тюнере
- 44 Нет запуска
- 45 Не исправен
- 46 Таблица неисправностей.; Таблица неисправностей для модели A
- 56 Проверка короткого замыкания.
- 58 трещина
- 59 бесконечное сопротивление если варистор неисправен; Конденсатор; Исправный варистор
- 60 чем меньше емкость конденсатора
- 61 Полевой транзистор; Транзисторы делятся в 2 типа: биполярный и полевой.
- 62 Резистор; resistor
- 64 Оптопара или оптрон
- 65 Силовой; Оптрон
- 66 Светодиод
- 67 Отсутствие КЗ по питанию
- 68 Старайтесь придерживаться следующих правил:
- 69 Холодная пайка; Cold solder joint
- 70 AN; USB
- 71 Поэтапная разборка и сборка; При соединении штекеров убедиться в плотном прилегании; Деталь
- 76 Список комплектующих
