4.

Диагностика неисправностей

(7) Транзистор, резистор.

Полевой  транзистор

 —

полупроводниковый

прибор,  через  который  протекает

поток  основных

носителей

зарядов,

регулируемый

поперечным

электрическим

полем,

которое

создаётся

напряжением, приложенным между затвором и стоком или между затвором и истоком.

Транзисторы делятся в 2 типа: биполярный и полевой.

Биполярный:  прямой

– p-n-

p; обратный

– n-p-n;

Полевой: p

-n-

канальный; n

-p-

канальный;

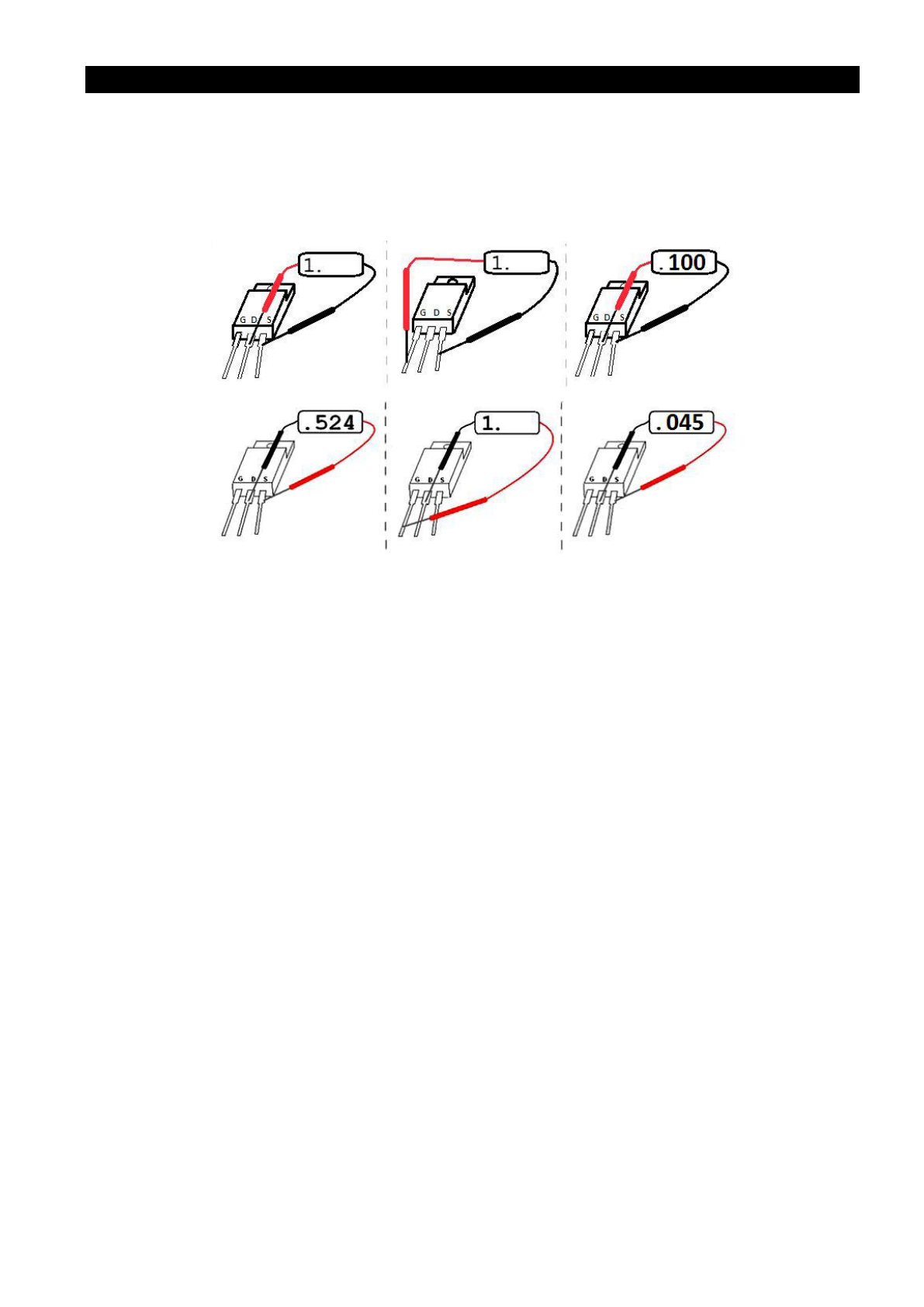

Порядок проверки исправности n

-

канального транзистора мультиметром следующий:

1. Снять статическое электричество с транзистора.

2. Перевести мультиметр в режим проверки диодов.

3. Подключить черный провод мультиметра к минусу измерительного прибора, а красный

–

к

плюсу.

4. Подключить черный провод к истоку, а красный

–

к стоку транзистора. Если транзистор

исправен, то мультиметр покажет бесконечное сопротивление (1).

5.  Подключить  черный  к  истоку,  а  красный  провод  на  затвор.  Показание  прибора  на  исправной

транзисторе станет бесконечное сопротивление (1). Этим путем открывается p

-

n переход канала

транзистора.

6. Для того чтобы увидит открытие p

-

n переход транзистора, красный провод обратно ставим на

сток.  Если  транзистор  исправен,  то  увидим  открытие  канала  p

-

n  перехода  транзистора,  то  есть

прибор покажет примерно 100 Ом, что зависит от маркировки транзистора.

7.  У  полевого  транзистора  внутри  находится  диод.  Чтобы  проверить  исправность  диода,

подключаем красный провод к истоку, а черный

–

к стоку транзистора. Если транзистор исправен,

то мультиметр покажет напряжение на переходе 0,5

—

0,7 В.
