4.
Диагностика неисправностей
Первым делом производится осмотр варистора на плате, ищем наличие на нем сколов и трещин,
почернения, следов нагара. При выявлении внешних дефектов варистор необходимо заменить,
можно на некоторое время его выпаять из основной платы, схема будет работать и без него. Но в
таком случае необходимо помнить, что при всплеске напряжения будут выходить из строя уже
другие компоненты схемы и это повлечет за собой более дорогой ремонт.

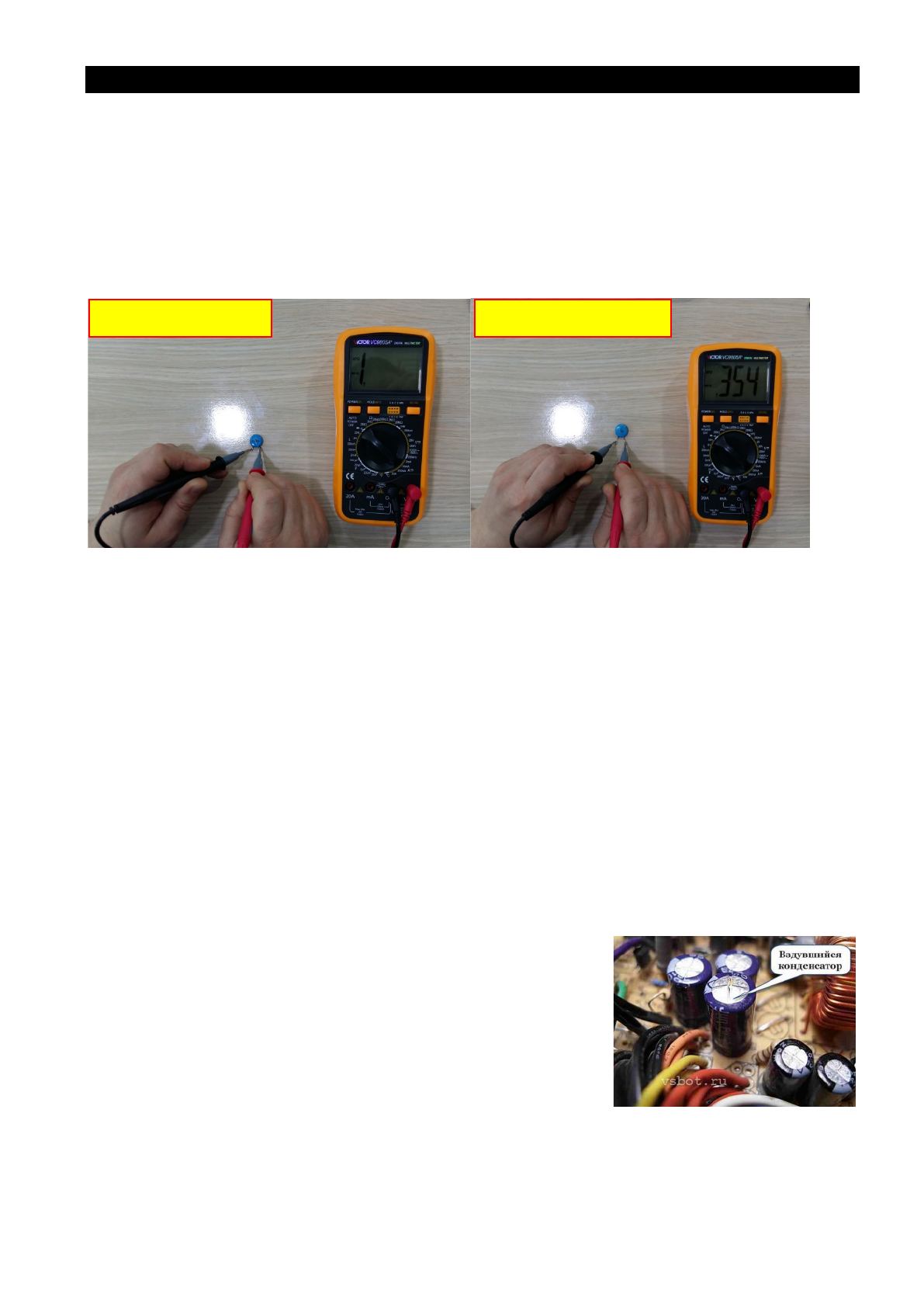

Если внешний осмотр дефектов не выявил, в таком случае необходима проверка варистора
мультиметром.
Прибор:
Мультиметр. Режим измерения: Сопротивление.
Показание: Если варистор исправный прибор показывает на дисплее «1», что означаем
бесконечное сопротивление; если варистор неисправен
–
прибор показывает либо маленькое
сопротивление, либо короткое замыкание (характерный звук).
(6) Конденсатор.
Конденсатор
(
от
condensare
—
«уплотнять», «сгущать» или от
condensatio
—
«накопление»)
с определённым или переменным значением
и
малой
проводимостью; устройство для накопления
и энергии электрического поля.
К электрическим неисправностям относятся: пробой конденсаторов; короткое замыкание
пластин; изменение номинальной емкости сверх допуска из
-
за старения диэлектрика,
попадания на него влаги, перегрева, деформации; повышение тока утечки из
-
за ухудшения
изоляции.
Простейший способ проверки исправности конденсатора
-
визуальный осмотр. Если при внешнем осмотре дефекты не
обнаружены, проводят электрическую проверку. Она включает:
проверку на короткое замыкание, на пробой, на целость
выводов, проверку тока утечки (сопротивление изоляции),
измерение емкости.
Проверка
конденсатора
производиться
с
помощью
мультиметра
с
двумя
способами:
1. Прибор устанавливается на режим измерение «Сопротивление»: с щупами прибора
касаемся к выводам конденсатора. С момента касания прибор показывает значения, которая
резко будет возрастать.
Исправный варистор
Неисправный варистор
59
