4.

Диагностика неисправностей

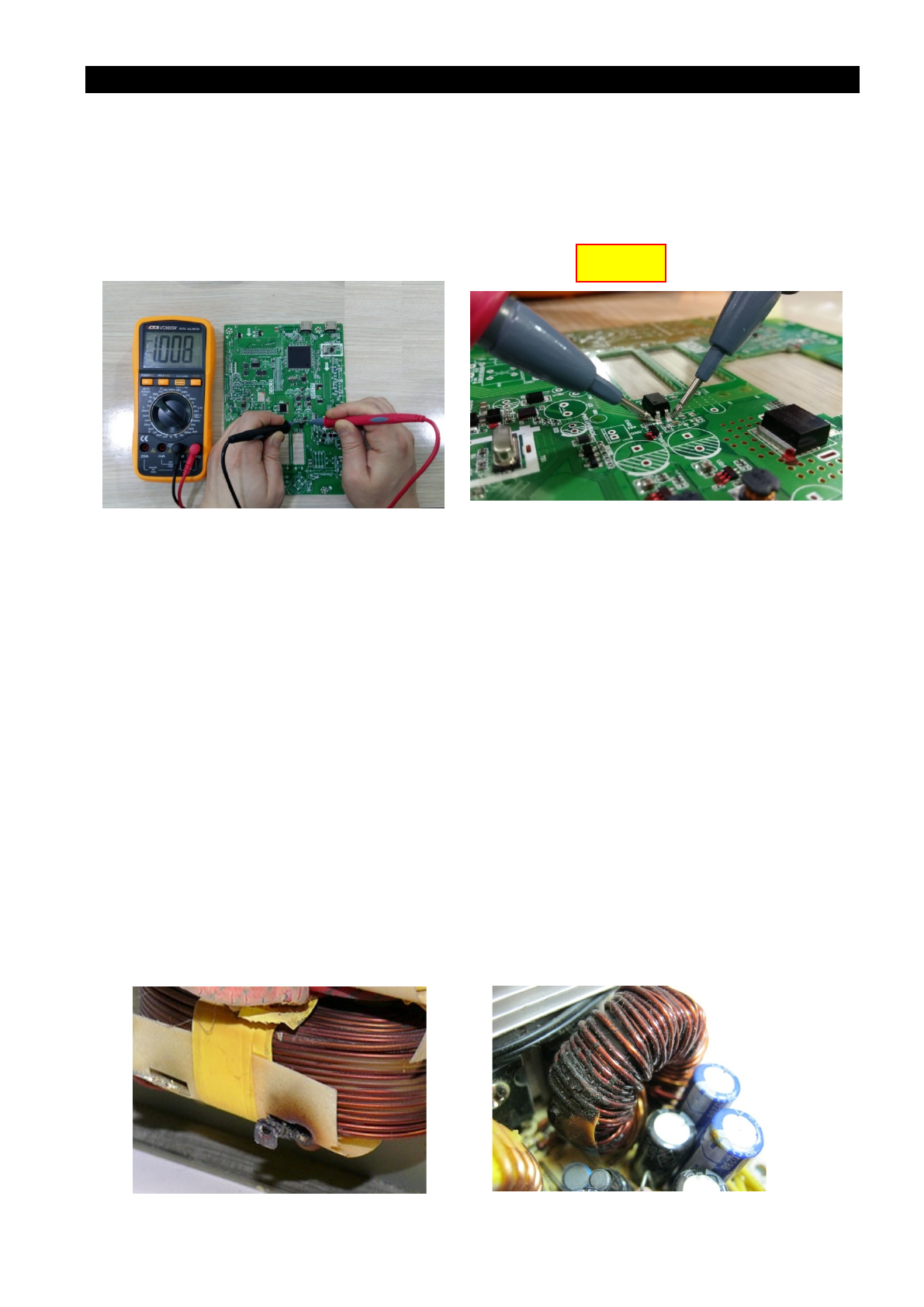

Для самой простой проверки оптрона необходимо подать напряжение на его вход

(согласно схеме), а выход уже проверять мультиметром в

режиме

проверки

диода

При подаче напряжения на вывод светодиода фотодиод открывается, и выходное

напряжение становится равным 0 В. В закрытом состоянии фотодиода оно равно

напряжению источника питания.

(10) Силовой трансформатор

.

Силовой

трансформатор

 —

стационарный  прибор  с  двумя  или  более  обмотками,

который  посредством  электромагнитной  индукции  преобразует  систему  переменного

напряжения  и  тока  в  другую  систему  переменного  напряжения  и  тока,  как  правило,

различных  значений  при  той  же  частоте  в  целях  безопасной  электроэнергии  без

изменения  её  передаваемой  мощности.  Основные  неисправности  делятся  на  две

категории: механические и электрические.

К механическим можно отнести повреждение сердечника, каркаса катушек, крепежа.

К электрическим повреждениям относятся:

-

обрывы обмоток;

-

межвитковое замыкание обмоток катушек;

-

замыкание обмотки трансформатора на корпус, сердечник, экран или крепежную

арматуру;

-

замыкание обмоток между собой;

-

перегрев;

-

снижение сопротивление изоляции обмоток.

Оптрон
